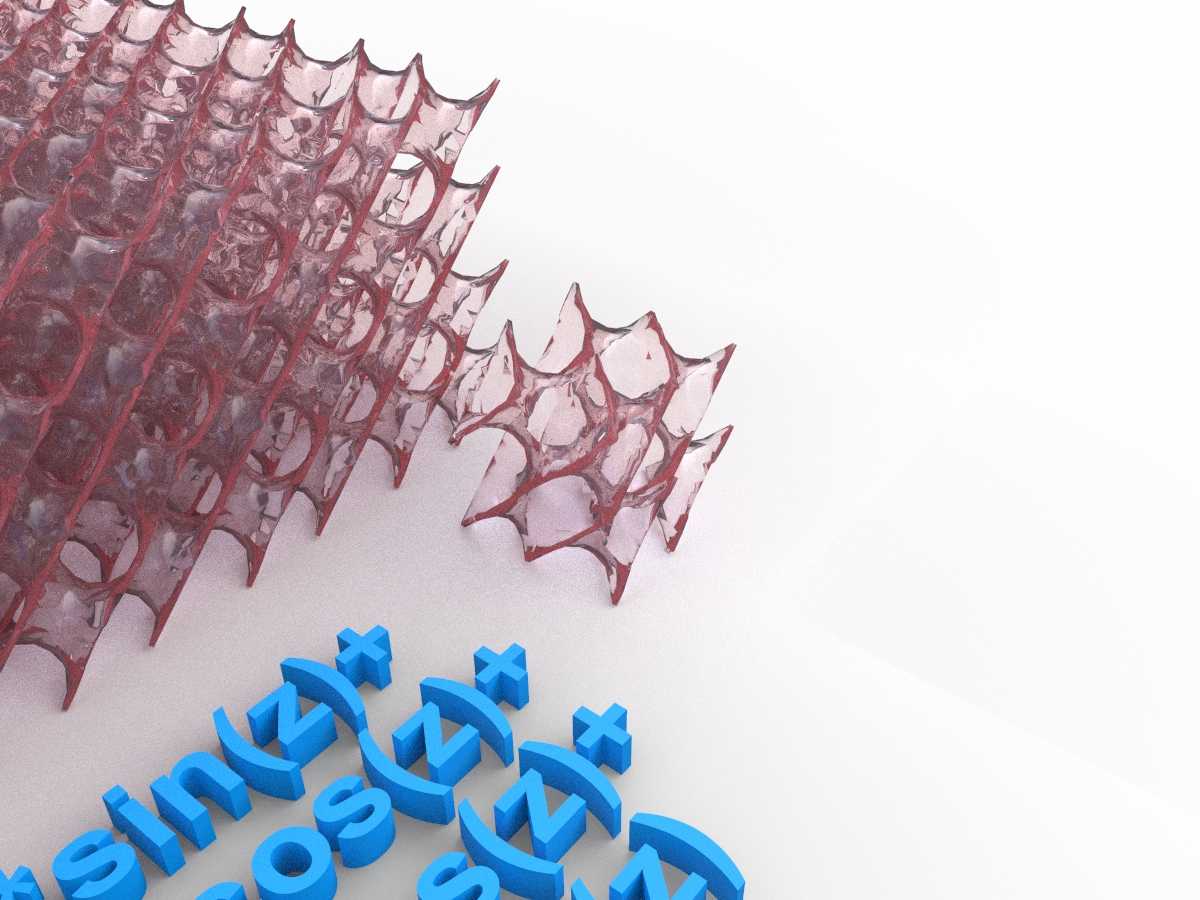

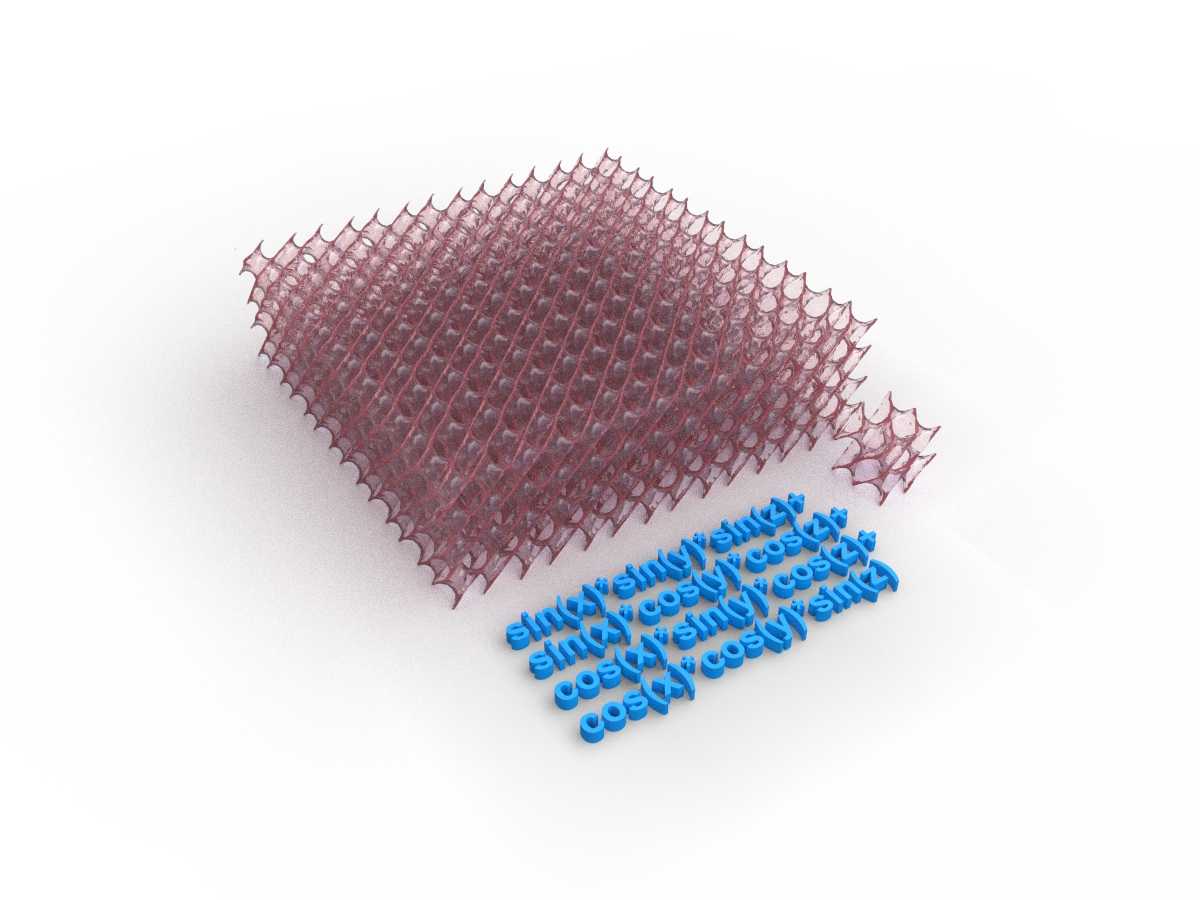

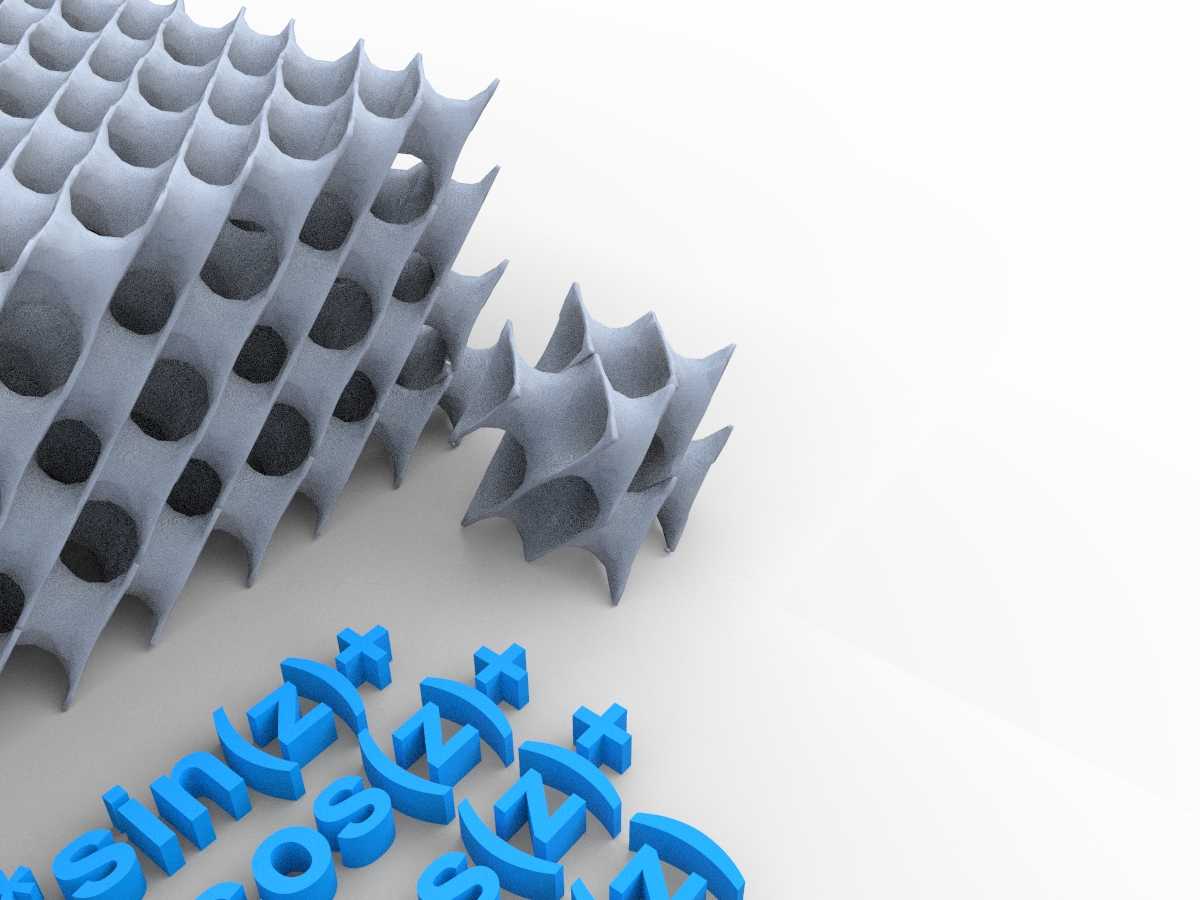

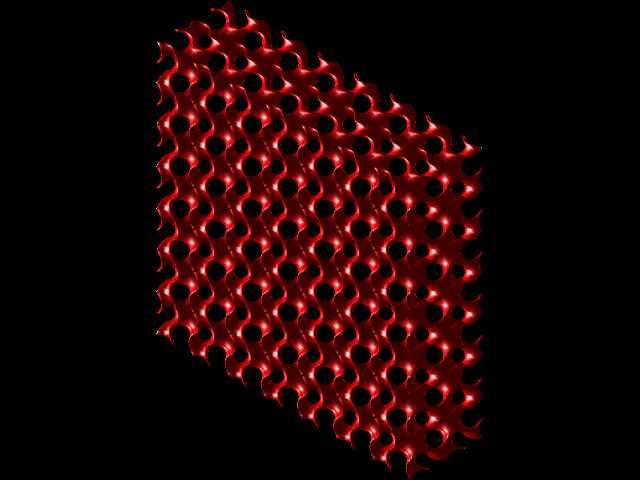

施瓦茨钻石型极小曲面网格结构

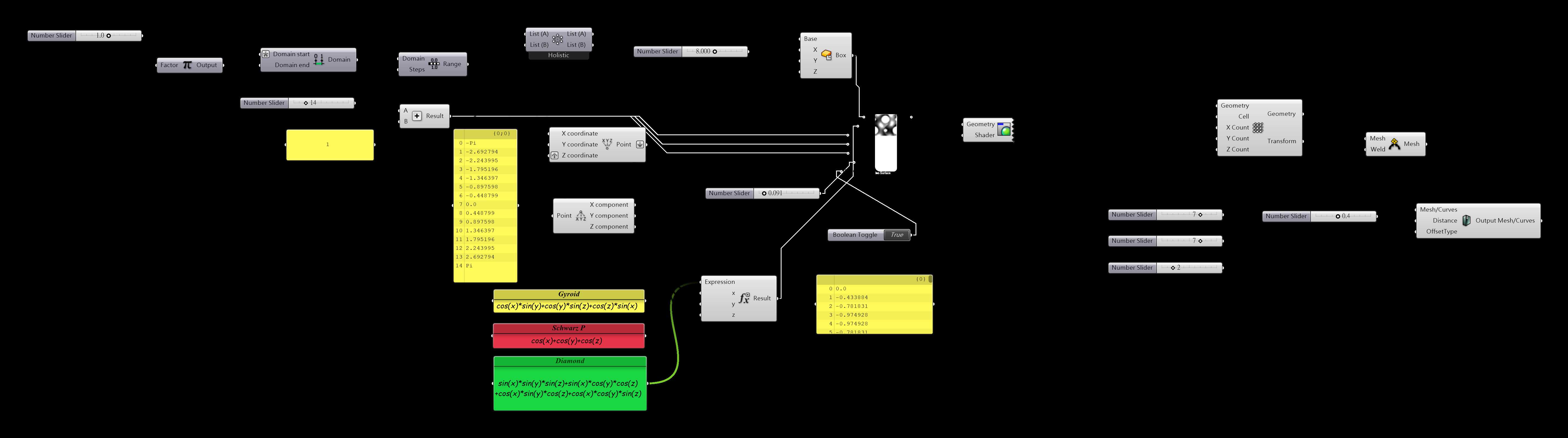

这类极小曲面网格结构在工程领域的应用覆盖多个细分场景，在轻量化承载构件设计中，依托曲面连续平滑的曲率过渡特性，可实现应力在整个结构表面的均匀分散，避免传统桁架结构节点处的应力集中问题，常被用于航空航天领域的非主承力夹层结构填充，在同等重量下比实体填充结构的比刚度提升40%以上，同时能保证结构整体的抗形变能力。在换热设备的流道设计场景中，极小曲面的连续贯通孔隙可引导流体形成稳定的湍流状态，大幅提升流体与结构壁面的热交换效率，且曲面无直角拐点的特性能减少流道内的流动阻力，降低流体输送过程中的能耗损失，相比传统直孔式流道换热效率可提升25%左右，同时不易出现流道内的杂质淤积问题，降低长期使用后的维护成本。在生物医疗植入物设计领域，这类连通多孔结构的弹性模量可通过调整网格单元的尺寸、杆径参数匹配人体骨组织的弹性模量，减少植入后的应力遮挡效应，同时连通的孔隙结构可为骨组织长入提供空间，提升植入物与自体骨的结合强度，目前已在骨科植入物的结构设计中得到广泛验证。从设计思路来看，这类极小曲面结构以数学层面的平均曲率为零的曲面方程为基础，通过参数化建模方式控制曲面的单元周期、孔隙率、整体外形轮廓，建模过程中需保证曲面的连续性，避免出现曲面褶皱、破面等问题，网格单元的过渡区域需做平滑处理，保证相邻单元的曲面曲率连续，减少后续有限元分析时的网格畸变问题。结构的外形尺寸可根据实际安装边界灵活调整，单元尺寸通常根据应用场景的需求设定，用于夹层结构填充时单元尺寸控制在5-10mm区间，杆径根据承载需求在0.5-2mm范围内调整，整体结构的外轮廓可适配任意安装腔体的形状，通过曲面裁剪功能实现与外部安装边界的精准贴合，安装时可通过边缘的实体连接边与外部构件采用焊接、粘接或螺栓连接的方式固定，连接区域需做局部加厚处理，保证连接强度。这类结构在设计时还需考虑加工工艺的适配性，针对增材制造工艺，需调整曲面的最小杆径大于加工设备的最小成型精度，避免出现成型缺陷，同时需预留加工过程中的粉末排出通道，保证内部孔隙内的多余粉末可完全清理，针对注塑成型工艺，则需优化曲面的拔模角度，避免出现倒扣结构，保证成型后可顺利脱模。
