嵌入式凹形旋转锁紧把手结构设计

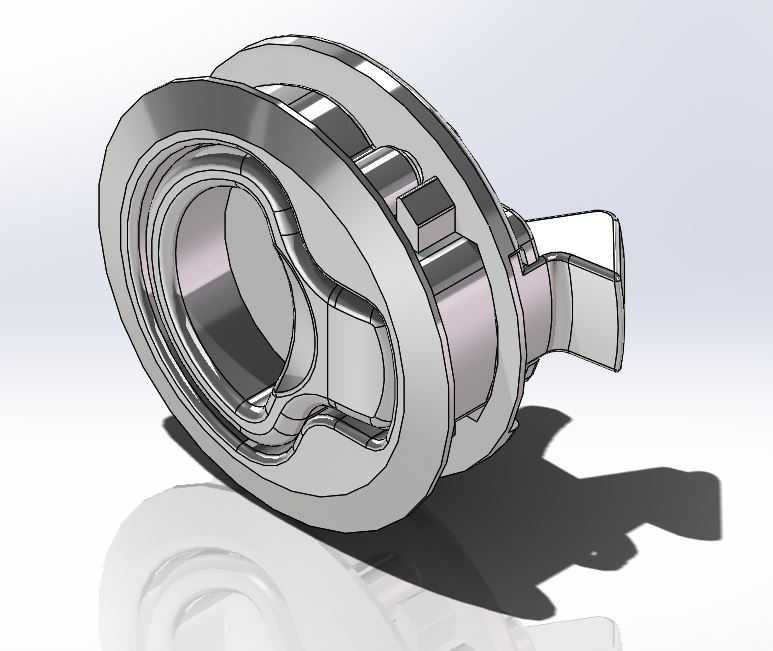

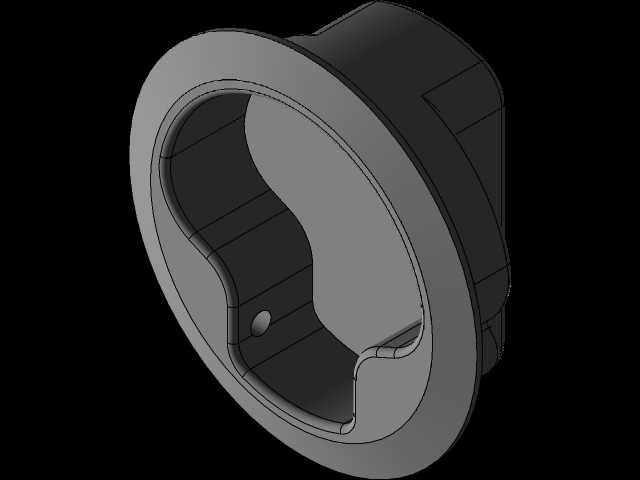

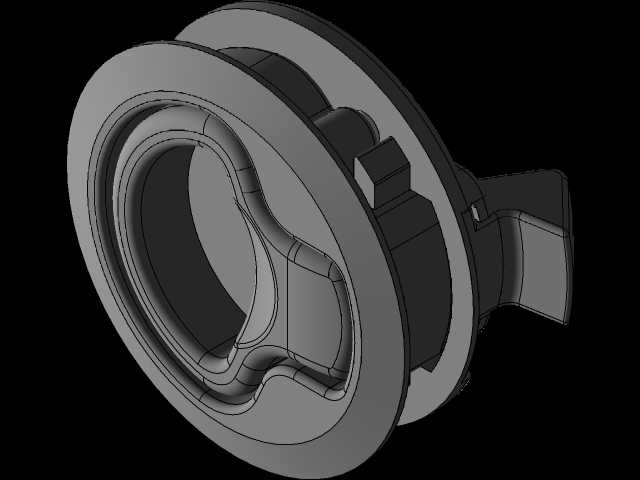

这款嵌入式凹形把手主要面向各类需要保持安装面平整的工业箱体、设备舱门、检测仪器外罩等场景设计，日常使用中不会因外凸结构造成磕碰、勾挂，适配洁净车间、移动设备、户外机柜等对安装面平整度有要求的使用环境。从功能逻辑上看，该把手采用旋转锁紧的结构形式，非使用状态下手柄完全收纳于基座的凹腔内部，与安装面保持齐平，需要开启时抠出手柄旋转即可带动后端的锁舌结构完成解锁，松开后手柄可自动回弹归位，操作逻辑符合一线操作人员的使用习惯，不需要额外的操作学习成本。设计过程中优先考虑了安装边界的适配性，基座采用带定位台阶的法兰式结构，安装时可直接卡入预先开好的安装孔内，通过法兰面与安装面板贴合定位，不需要额外设计复杂的定位结构，后端的锁舌回转半径经过反复校核，不会与舱门内部的走线、元器件产生干涉，适配1.5mm到5mm厚度范围的常见金属、非金属面板安装。结构细节上，基座与手柄的铰接位置做了限位结构设计，手柄的最大旋转角度控制在90度，既保证足够的操作力矩输出，又避免旋转过度造成内部结构损坏，手柄的握持位置做了贴合指腹的内凹弧度，戴劳保手套操作时也能获得足够的摩擦力，不会出现打滑问题。基座外圈的密封槽可加装橡胶密封圈，满足户外设备的防尘防水需求，整体结构没有易脱落的小零件，长期反复使用也不会出现部件松脱的问题。建模过程中对各个运动部件做了间隙配合的公差预留，铰接轴的配合间隙控制在0.1mm到0.15mm之间，既保证转动顺畅无卡滞，又不会出现过大的旷量影响锁紧手感，后端锁舌的工作面做了导向斜角设计，关闭舱门时不需要精确对位，直接推压即可完成锁止，适配工业场景下快速开关舱门的使用需求。
