建筑装修用锥形开槽膨胀墙锚结构

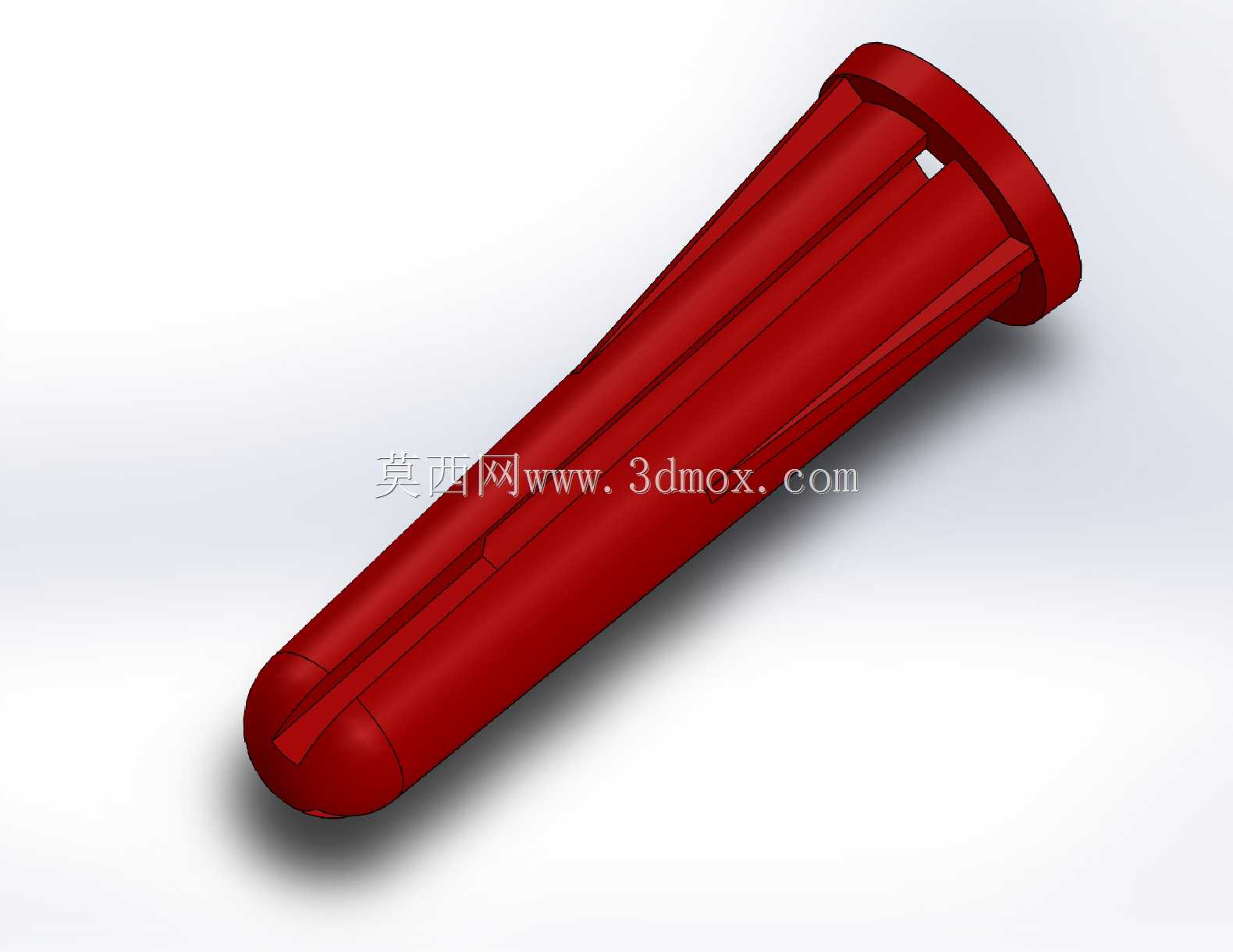

　　日常室内装修、轻质墙体安装作业中，这类锥形开槽墙锚是解决低强度基材锚固问题的核心基础配件，多数场景下用于石膏板、空心砖、轻质加气块这类握钉力不足的墙体，承担小型挂件、置物架、装饰件、轻型管线支架的载荷传递作用，避免直接拧入螺丝出现基材碎裂、螺丝滑牙脱出的问题。从结构设计逻辑来看，整体采用带法兰盘的锥形筒体构型，大端的法兰边是安装限位结构，锚栓被推入预先钻好的安装孔时，法兰边会贴紧墙面基材表面，避免锚栓整体滑入孔道内部造成安装失效，同时法兰边的平整端面也能分散锚栓对孔口位置的压应力，减少轻质基材孔口受压崩边的概率。

　　筒体沿轴向开设多道通长开槽，这部分结构是实现膨胀锚固的核心，当配套螺丝从法兰端中心孔拧入锚栓内部时，锥度结构的筒体受螺丝轴向顶推作用，开槽段会沿径向均匀向外撑开，撑开后的肋条会紧紧压在安装孔的内壁上，通过接触面的正压力产生摩擦阻力，同时肋条边缘会轻微嵌入基材内壁的微小孔隙中，形成额外的机械咬合力，以此实现可靠的锚固效果，相比无开槽的直筒胀塞，这种多道开槽的结构撑开过程更均匀，不会出现单侧受力偏斜导致的锚固力不足问题。锚栓的封闭圆头端做了圆弧过渡处理，一方面是降低推入安装孔时的前端阻力，避免尖锐边缘刮削孔壁产生多余碎屑影响锚固贴合度，另一方面圆弧结构在螺丝拧入顶推时，能让应力更均匀地向各条开槽肋条传递，避免端部应力集中导致筒体开裂。

　　从安装边界尺寸来看，这类墙锚的外径需要和配套钻头直径保持严格匹配，常规家装场景下常用的规格外径在6-10mm区间，对应的钻孔深度要比锚栓整体长度深2-3mm，预留出螺丝拧入时的端部空间，避免孔深不足导致锚栓被螺丝顶出孔位；法兰盘的直径一般比筒体外径大3-4mm，足够覆盖孔口位置的安装间隙，适配不同开孔精度的作业场景。实际选型过程中，需要根据基材强度和挂载载荷匹配对应规格，石膏板这类强度极低的基材要选用带防转肋的款式，也就是筒体外侧的纵向凸起筋条，锚栓撑开后这些筋条会嵌入石膏板材质，避免挂件承重时锚栓跟着螺丝一起转动打滑；如果是实心红砖、混凝土这类强度较高的基材，常规开槽款就能提供足够的锚固力，不需要额外的防转结构。

　　建模过程中需要重点关注几个配合尺寸的公差：首先是内孔的锥度，要和配套自攻螺丝的牙距、牙高匹配，保证螺丝拧入时既能顺畅顶开筒体，又不会因为间隙过大导致咬合失效；其次是开槽的宽度，开槽过窄会导致筒体撑开阻力过大，螺丝拧入时容易把锚栓整体带出孔外，开槽过宽则会导致撑开后肋条的结构强度不足，承重时出现肋条断裂失效；另外筒体的壁厚也要做对应校核，壁厚过大撑开需要的螺丝扭矩太高，现场安装时容易出现螺丝拧断或者基材被撑裂的问题，壁厚过小则锚栓自身强度不足，长期承重下会出现蠕变失效，导致挂件脱落。这类墙锚的实际应用场景覆盖非常广，从家装场景的窗帘杆安装、挂画固定、卫浴挂件挂载，到工装场景的轻型电气线槽固定、墙面标识牌安装、弱电设备支架固定，只要是涉及低强度墙体的轻型载荷锚固，基本都会用到这类结构，相比金属膨胀螺栓，它的安装成本更低，钻孔需求更小，对墙体的破坏程度更低，而且绝缘属性也能避免电气安装场景下的导电隐患，非常适合非承重类的轻型固定作业。
