壁挂式金属踏步梯结构设计方案

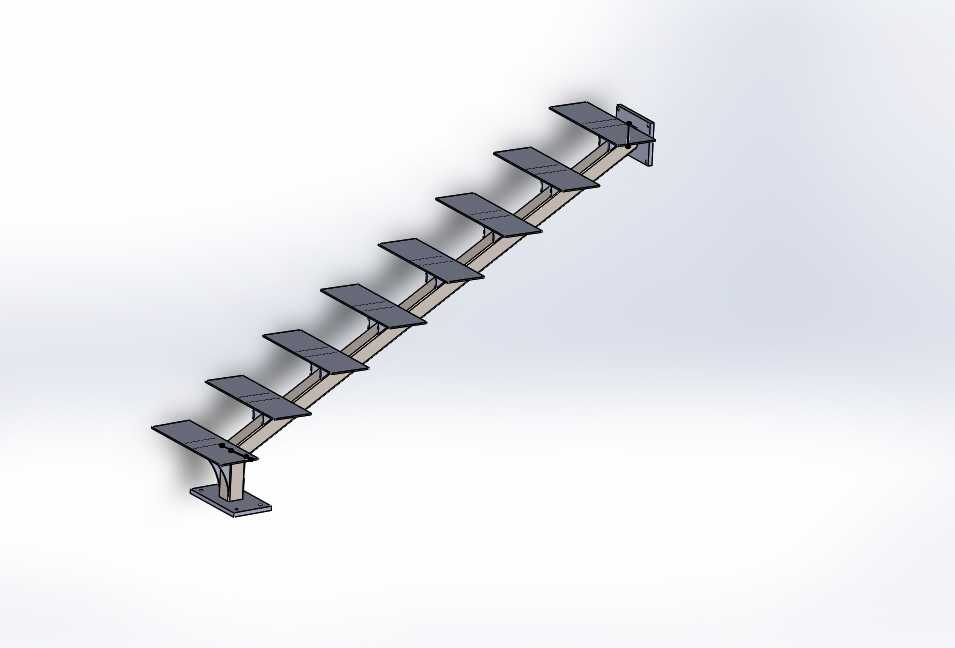

这款壁挂式金属踏步梯的设计，核心适配工业厂房侧墙检修、仓储夹层登高、设备旁侧操作通道这类空间受限的登高场景，区别于落地式直梯占用地面通行空间的问题，整体通过墙面预埋固定座承载全部荷载，无需在地面做额外的预埋固定，能在狭窄的设备间隙、墙面旁预留0.8米左右的通行宽度即可完成安装。从结构设计逻辑来看，梯身主承载梁采用单根斜向布置的矩形型钢，所有踏步板通过焊接或螺栓紧固的方式固定在主梁上侧，每块踏步板采用带防滑纹理的平板结构，踏步间距控制在人体工程学适配的200-250mm区间，踏面宽度预留足够的脚部放置空间，避免登高过程中脚部滑脱的风险。梯身上端通过壁挂式固定座与墙面结构连接，固定座上预留多组螺栓安装孔，可适配混凝土墙面、钢结构墙面等不同的墙体基材，安装时可根据现场实际的登高高度调整梯身的倾斜角度，适配不同的层高差需求；梯身下端设置落地支撑脚，支撑脚底部带可调高度的防滑垫，既可以分担部分竖向荷载，也能补偿地面不平整带来的安装间隙，避免梯身使用过程中出现晃动。设计过程中特意简化了多余的装饰结构，所有构件均采用标准型材加工，降低生产加工的下料与焊接难度，后期维护时如果单块踏步板出现磨损变形，可直接拆卸更换，无需整体拆解梯身。实际使用场景中，这类梯具可用于工厂车间内设备顶部的日常巡检登高、仓库二层货架的取货通道、户外设备平台的上下通道，相比传统的双侧梁楼梯，整体耗材更少，自重更轻，安装时仅需两人配合即可完成上墙固定，不需要大型吊装设备辅助。梯身的踏步板表面预留了附加铺装的结构空间，用户可根据使用场景的防滑、静音需求，在金属踏步表面加装木质踏板、防滑橡胶垫或者石材贴面，不需要额外对原有金属结构做打孔改造，直接通过结构胶或者卡扣即可完成附加层的固定。安装边界方面，梯身整体宽度控制在0.6米左右，梯段斜向长度可根据实际登高高度做模块化拼接，单段梯身最大适配3米以内的层高差，若层高超过3米可在中间位置增设墙面支撑点，提升整体结构的抗侧晃能力，所有连接节点的荷载计算均按照单人携带10kg工具登高的工况做冗余设计，满足日常工业场景的登高使用需求。
