永磁振动筛分设备结构设计方案

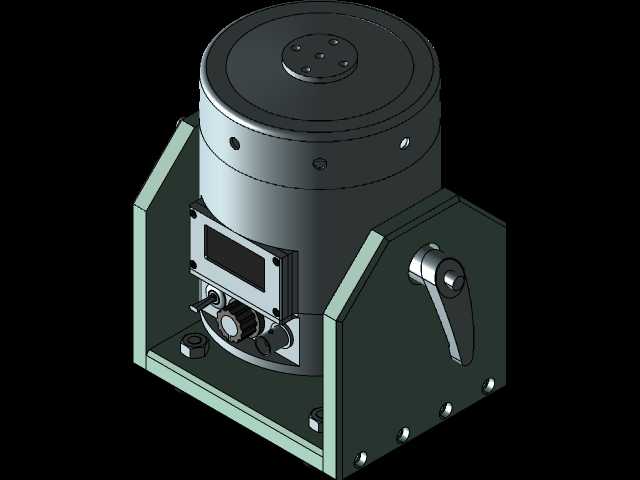

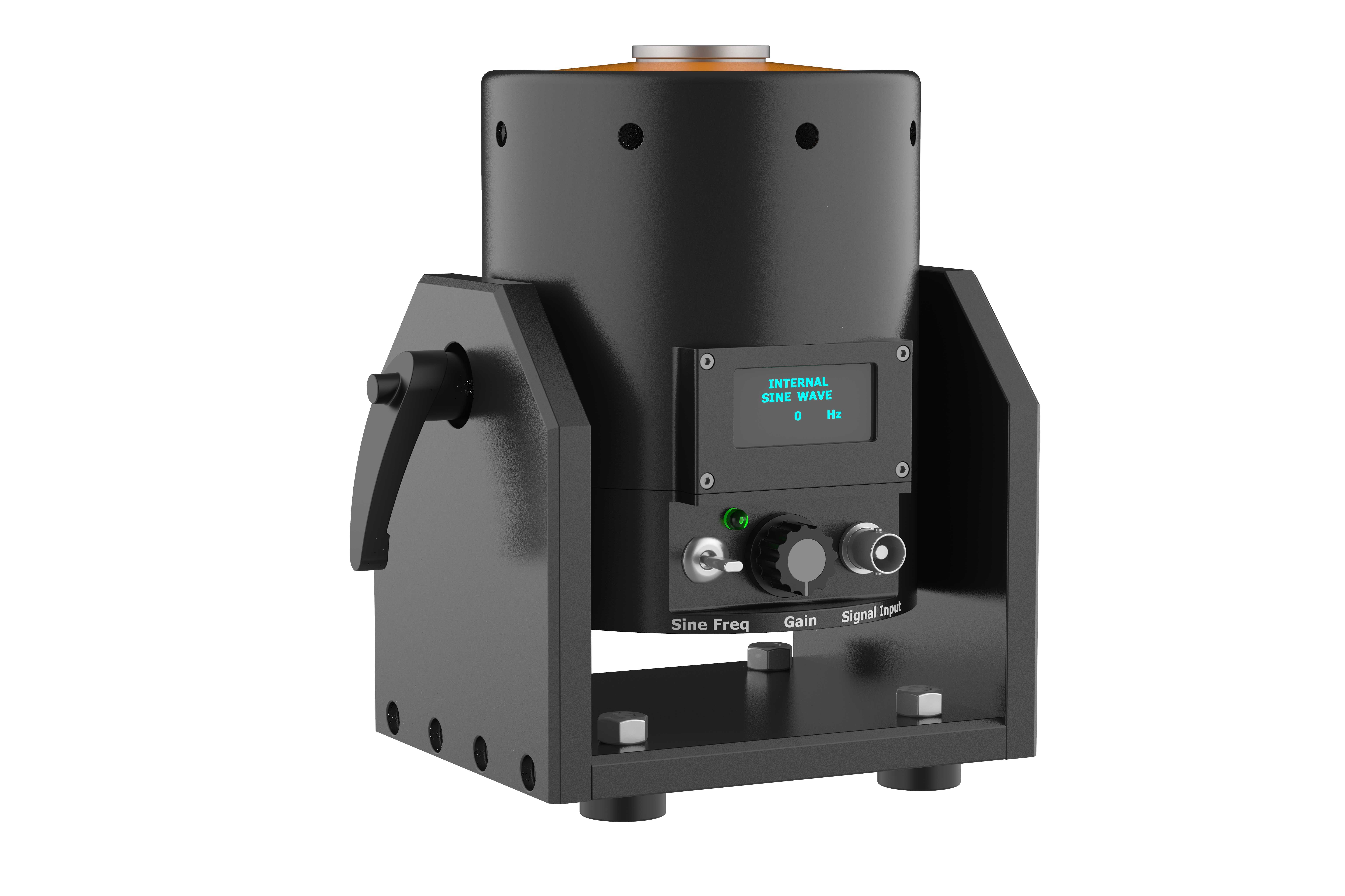

这款永磁驱动的振动筛分单元，目前在精细粉体加工、小颗粒物料分级工位的适配性表现突出，相比传统偏心块驱动的振动筛，它没有复杂的传动皮带与偏心配重结构，依靠永磁体的交变磁场产生激振力，运行过程中动载荷更小，对安装机架的强度要求更低，很适合集成在空间紧凑的小型生产线、实验室物料分级工位里。从结构布局来看，设备主体采用立式圆柱激振舱搭配L型安装支座的设计，上部圆柱舱为永磁激振核心，内部集成磁钢组、振动衔铁与导向复位结构，外部预留的安装孔位用于固定筛网托盘，可根据筛分目数需求快速更换不同规格的筛层；侧面的锁紧手柄用于快速拆装筛框，不需要额外工具就能完成筛网更换与设备内部清理，适配多批次小批量的物料筛分切换需求。安装支座采用双侧立板加底板的焊接结构，立板与激振舱之间设置有减震阻尼垫，能够阻断振动向安装基面传递，避免振动传导影响生产线其他工位的设备精度，底板上的四个沉头安装孔可直接通过螺栓固定在设备机架或者工作台面上，安装边界清晰，不需要额外制作过渡连接支架。设计过程中重点考量了激振力的传导路径，将激振源的出力中心与筛面的质心做了同轴对齐，避免筛面运行过程中出现偏摆、物料跑偏的问题，保证筛面上的物料能够做均匀的圆周振动，提升筛分精度与透筛效率。设备侧面预留的电气接口可直接对接变频控制器，能够根据物料的粒径、堆积密度调整振动频率与振幅，针对流动性差的细粉物料可适当调高频率避免筛网堵塞，针对大颗粒物料可调整振幅提升物料在筛面的行进速度。这类永磁振动筛没有机械摩擦的传动部件，日常维护只需要定期检查减震垫的老化情况，不需要加注润滑脂，运维成本远低于传统机械振动筛，在食品级物料筛分、医药粉体分级、电子材料粒度分选这类对设备清洁度、运行稳定性要求高的场景中适配性极强，结构紧凑的特点也让它能够直接集成在小型自动化生产线的物料输送节点，完成在线筛分除杂的工序，不需要单独占用大面积的安装场地。
