粮食分选加工用小麦筛机架结构设计

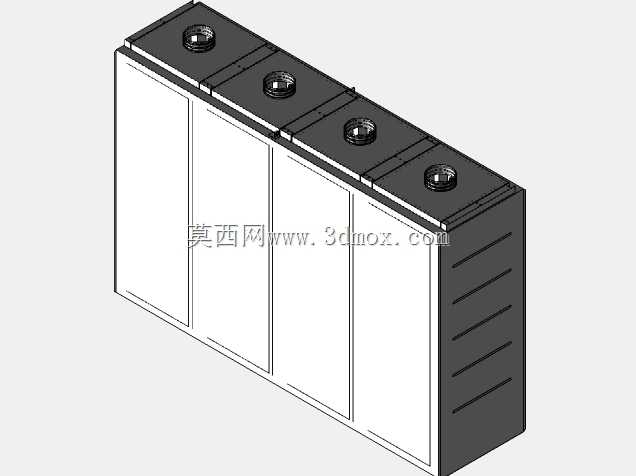

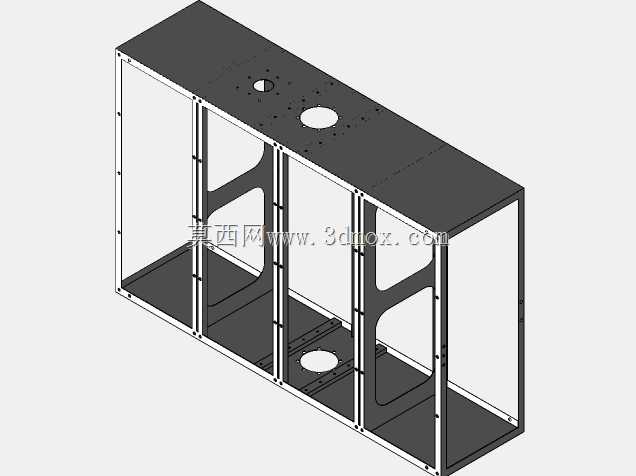

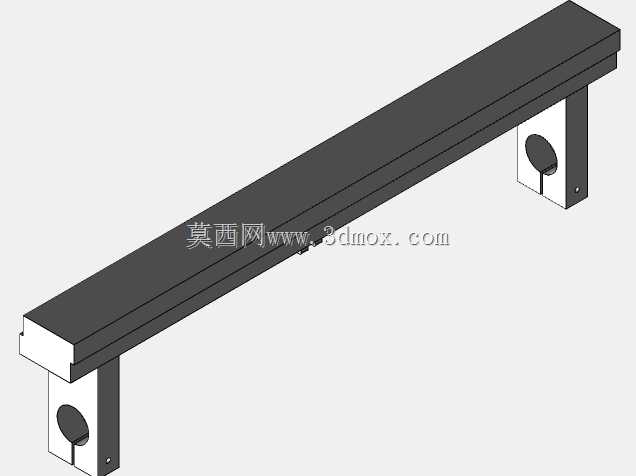

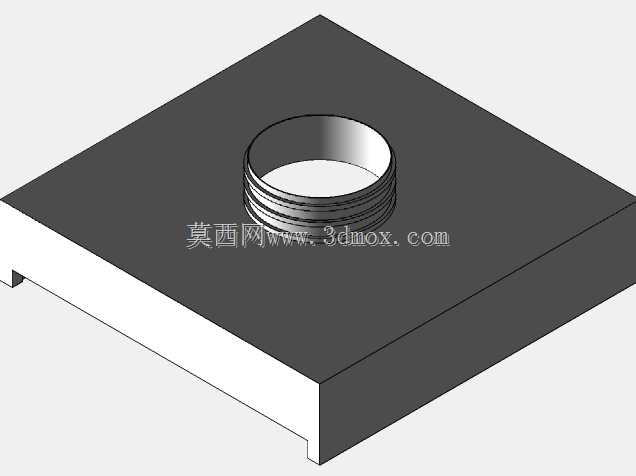

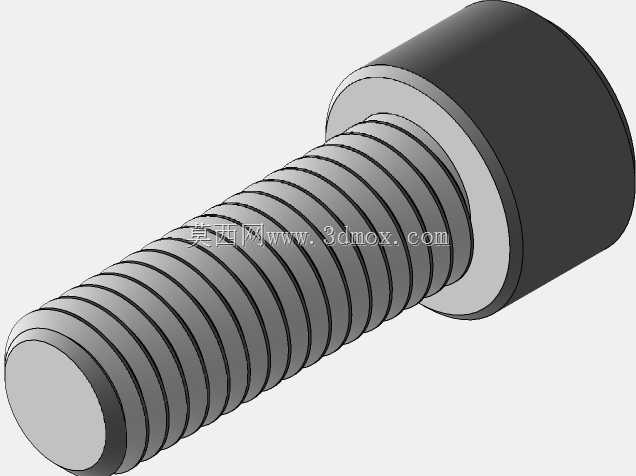

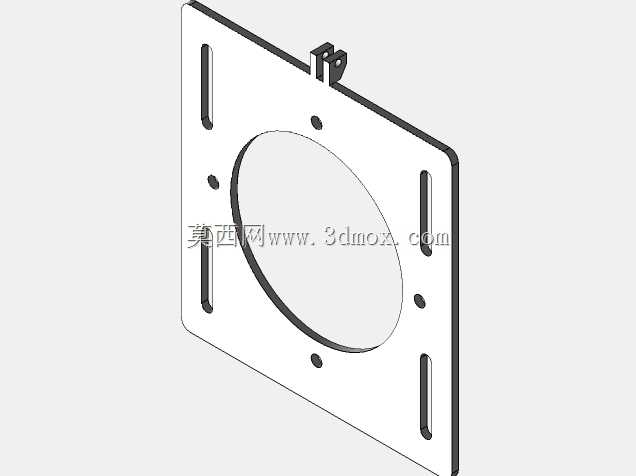

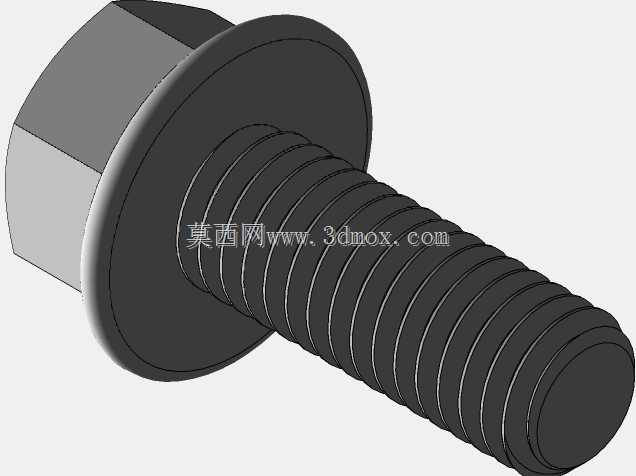

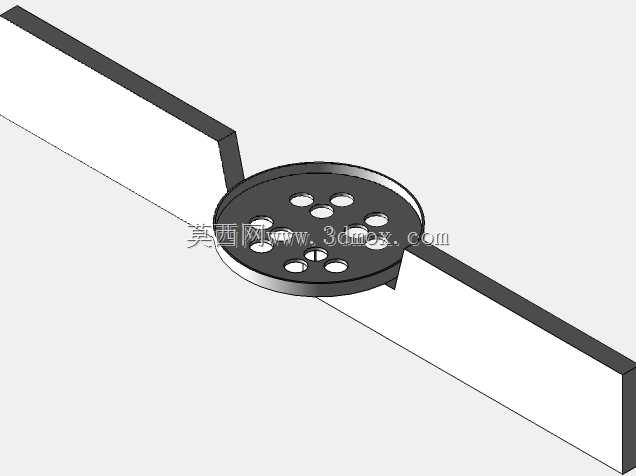

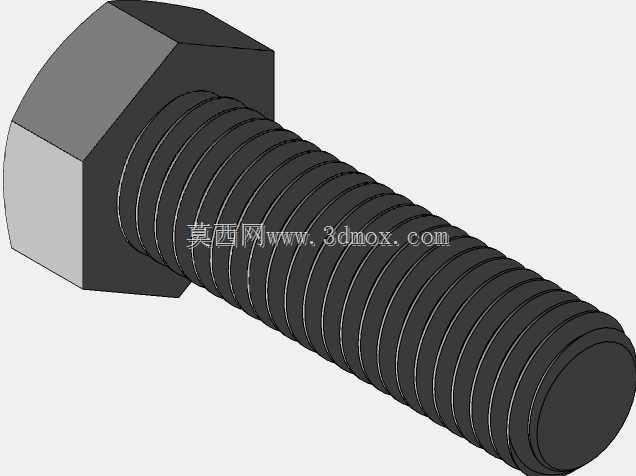

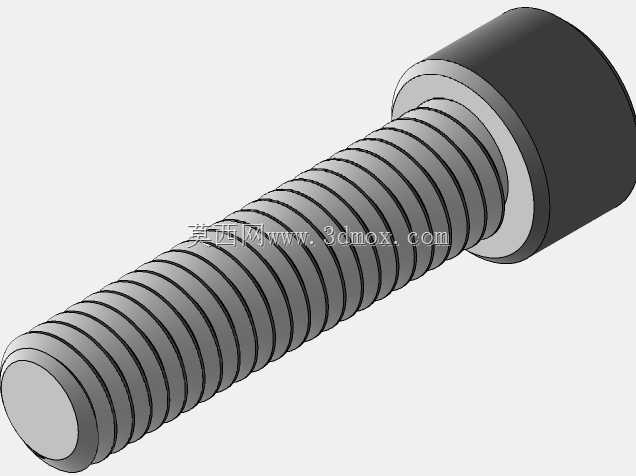

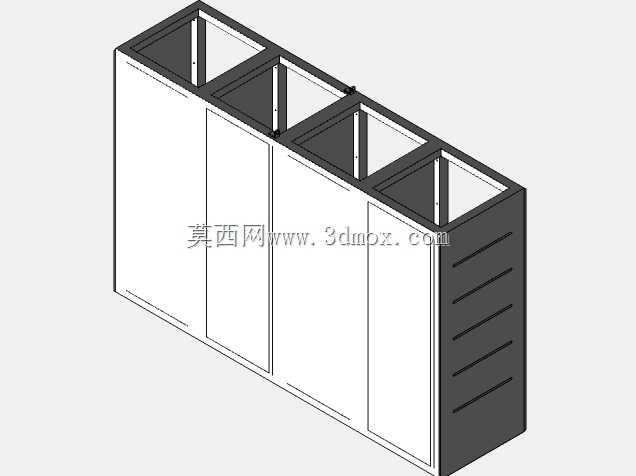

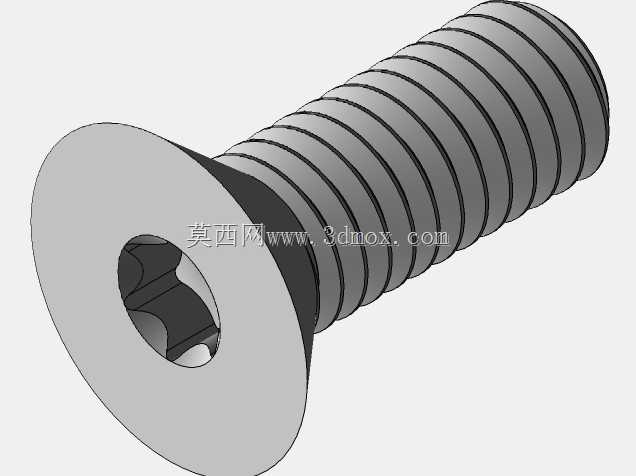

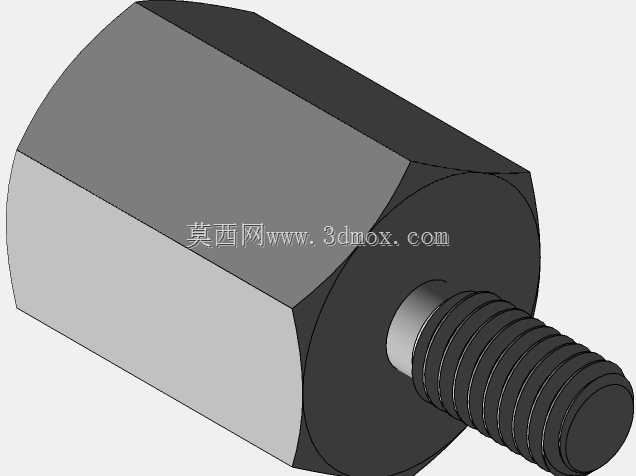

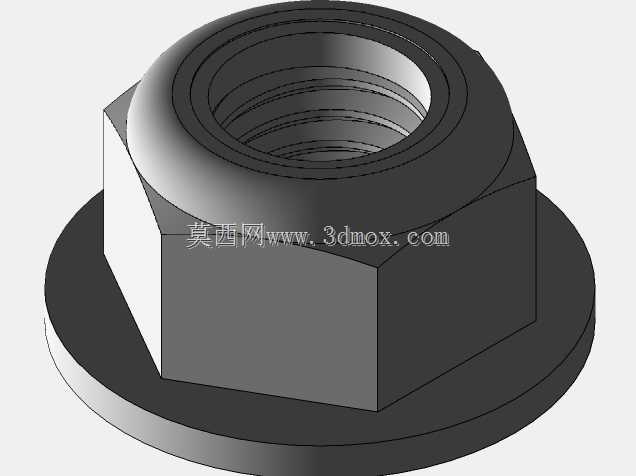

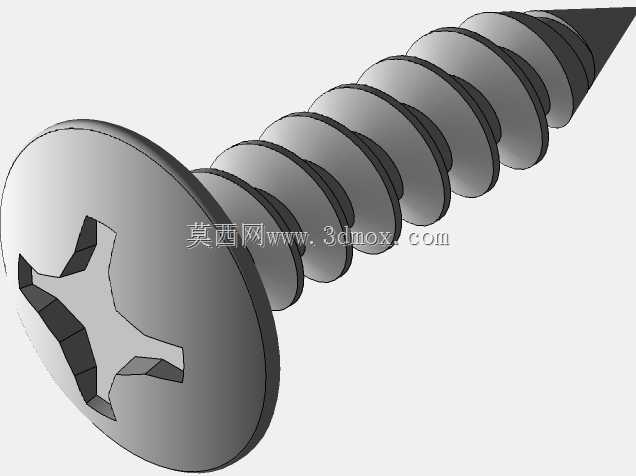

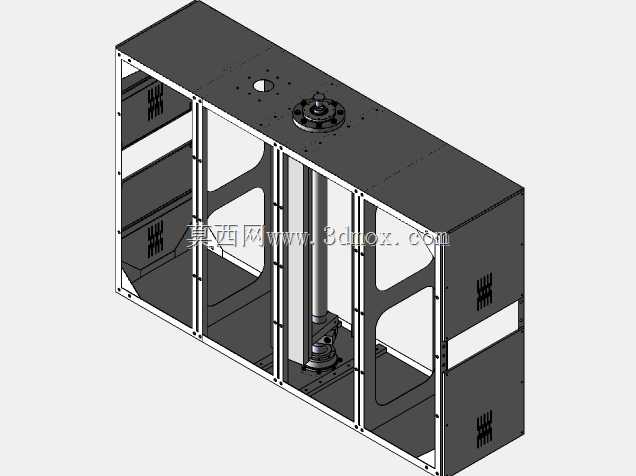

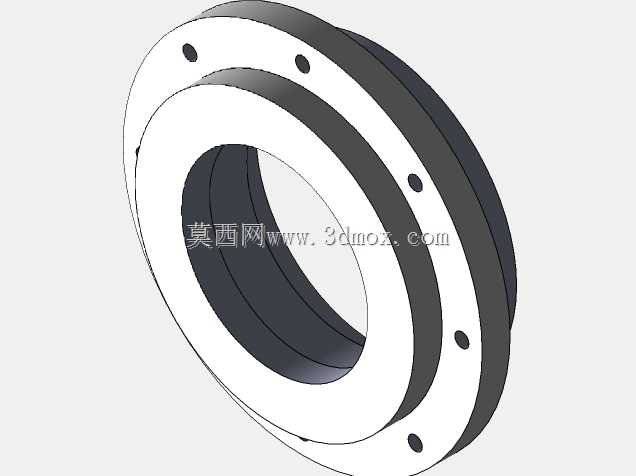

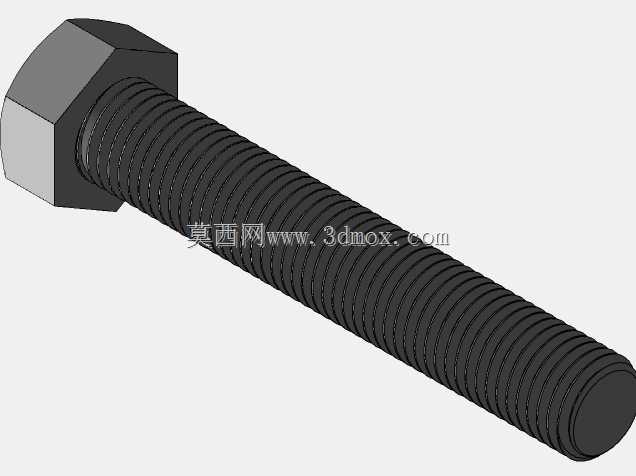

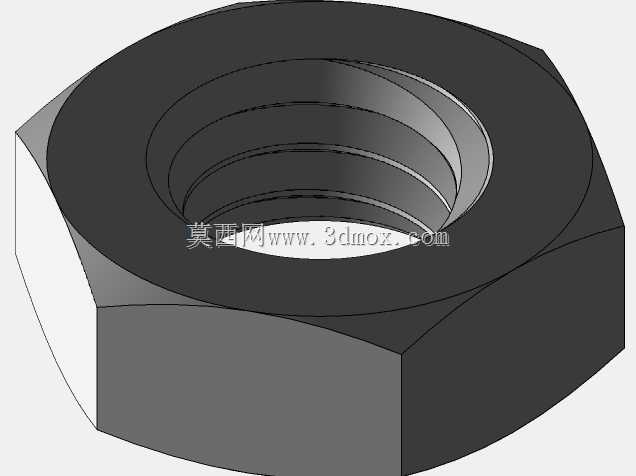

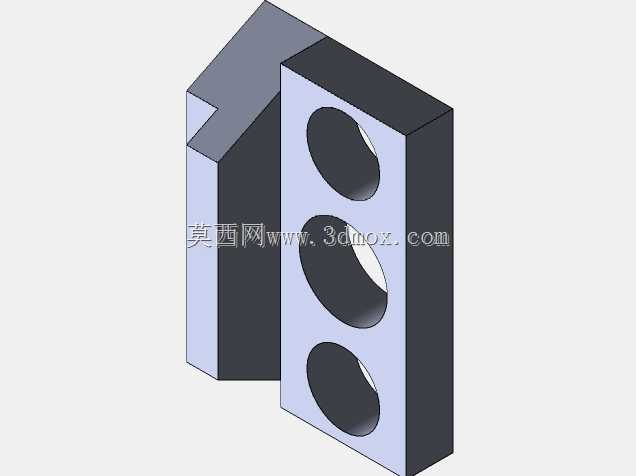

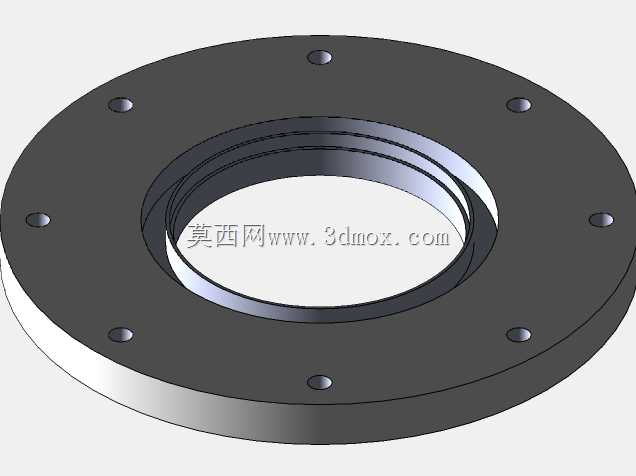

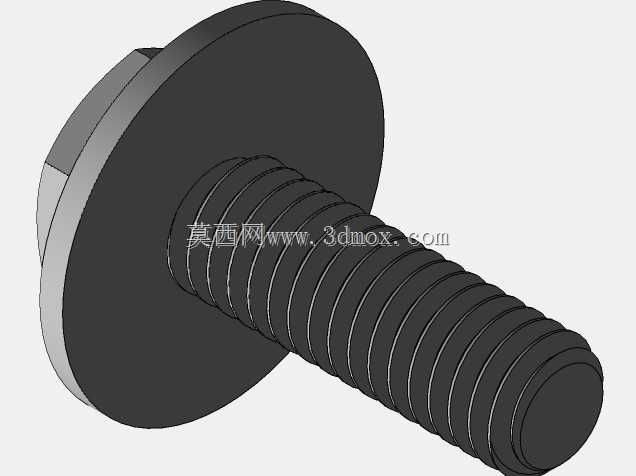

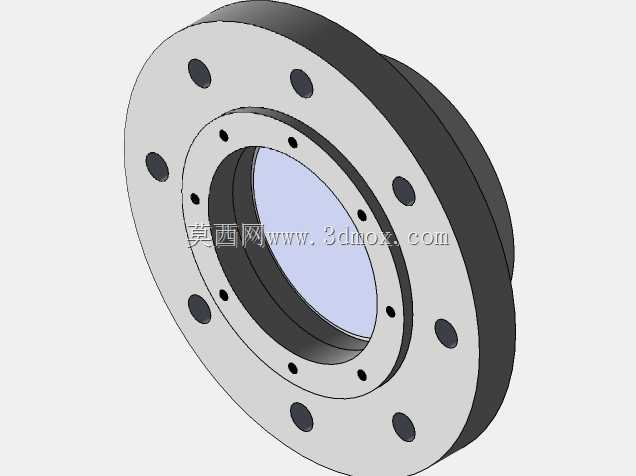

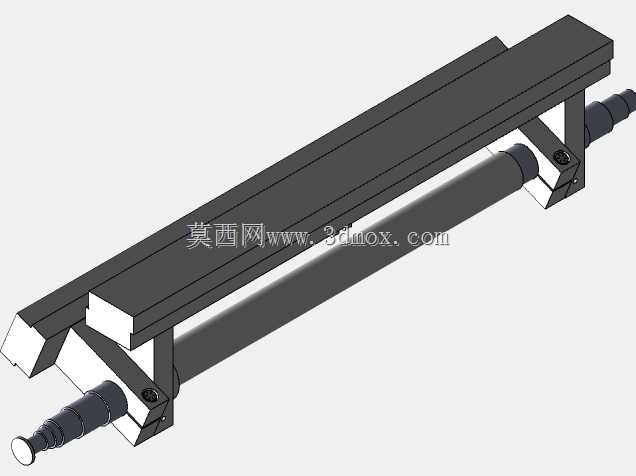

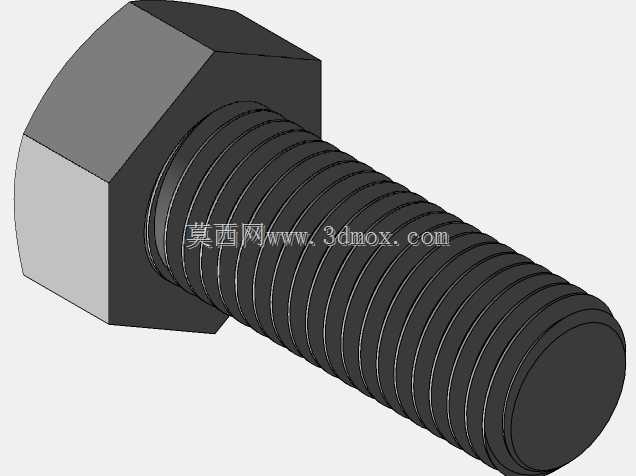

在粮食加工生产线的初清、分级工段，小麦筛是完成原粮除杂、粒度分级的核心设备，其机架作为整套筛分机构的承载基体，设计合理性直接影响设备运行稳定性与筛分精度。本次呈现的结构为小麦筛的主体承载框架，采用型材拼接的箱式框架构型，整体为长方体立式布局，内部设置三道竖向支撑立板，将框架内部分隔为四个独立的功能仓室，可分别适配不同筛层的安装、集料导流以及驱动组件的布置需求。从实际应用场景出发，该机架可适配日处理量百吨级的小麦清理生产线，既可以独立作为单机筛分单元使用，也可通过顶部与底部的法兰接口，对接上游进料输送设备与下游出料、提升设备，嵌入完整的粮食加工流水线。设计过程中优先考虑了框架的抗振性能，竖向支撑立板上开设的异形减重孔并非单纯为了降低耗材用量，而是通过拓扑优化后的开孔构型，在削减整体自重的同时，保证立板的抗弯、抗扭截面模量满足振动工况下的载荷要求，避免设备长期运行后出现焊缝开裂、框架变形的问题。顶部盖板预留的不同直径圆形安装位，分别用于安装进料筒、观察检修口以及振动驱动组件的固定基座，安装位周边预设的螺栓孔阵列可适配不同规格的标准连接件，降低现场安装的配作工作量。底部预留的圆形接口对应各仓室的出料通道，可直接对接溜管将筛分后的不同粒度物料、杂质分别导出。框架的侧边型材上预设了等间距的安装孔位，既可以用于固定筛体的侧封板、检修门，也可作为设备吊装、现场固定的辅助连接点。安装边界方面，框架底部为平面支撑结构，可直接固定于生产线的预埋地脚或配套的减震底座上，整体长宽高比例适配常规粮食加工车间的设备排布空间，侧边预留的操作间隙满足日常检修、筛网更换的操作需求，无需额外预留过大的安装空间。框架的型材拼接处均采用满焊工艺设计，拼接位置的加强筋布置可抵消筛分作业时产生的交变载荷，避免应力集中导致的结构失效，整体结构兼顾了承载强度、加工工艺性与现场安装的便捷性，能够满足小麦筛分作业长期连续运行的工况要求。
