手摇滚筒式物料筛分装置结构设计

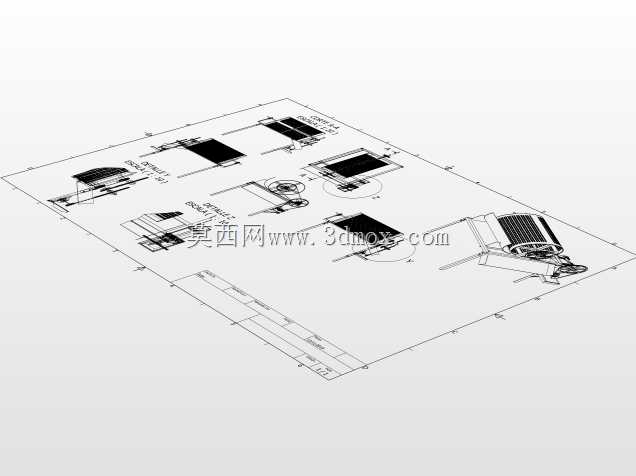

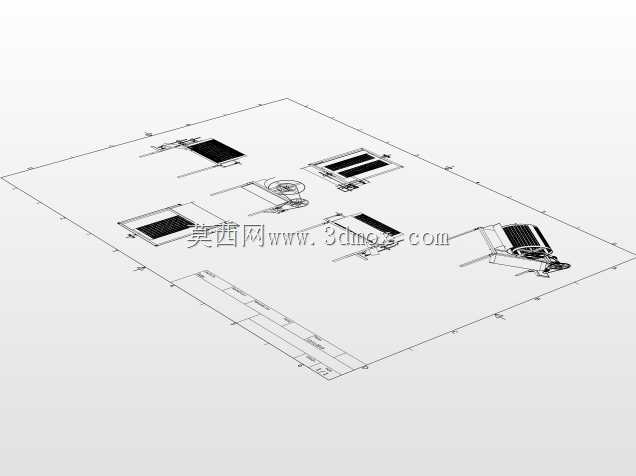

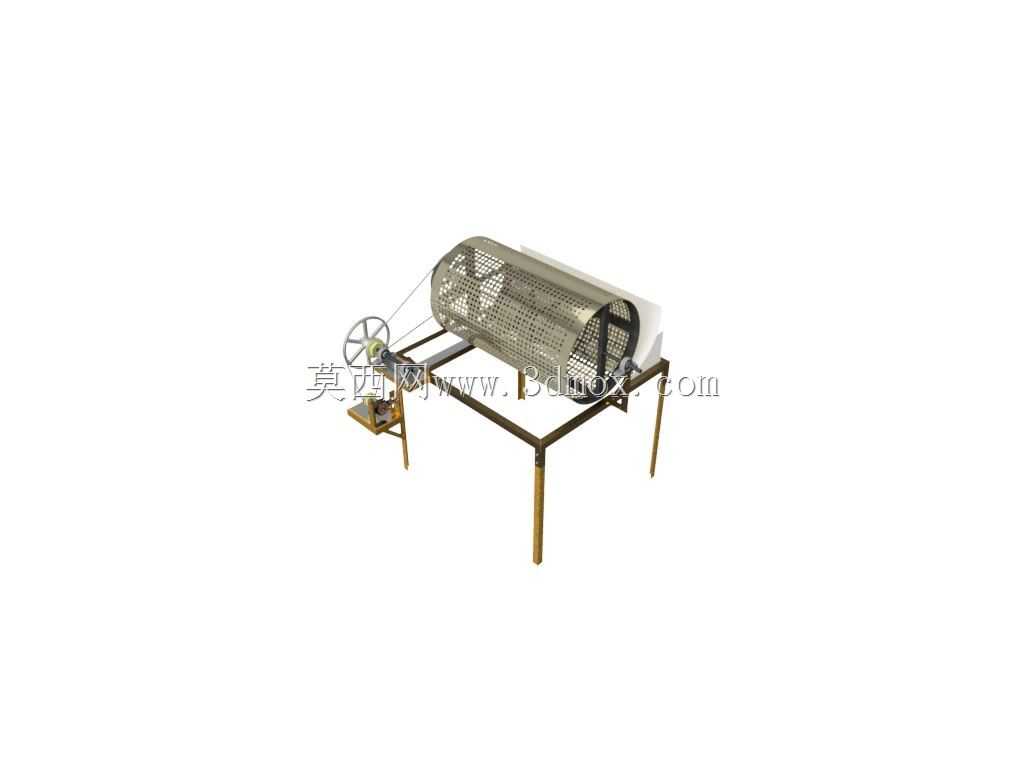

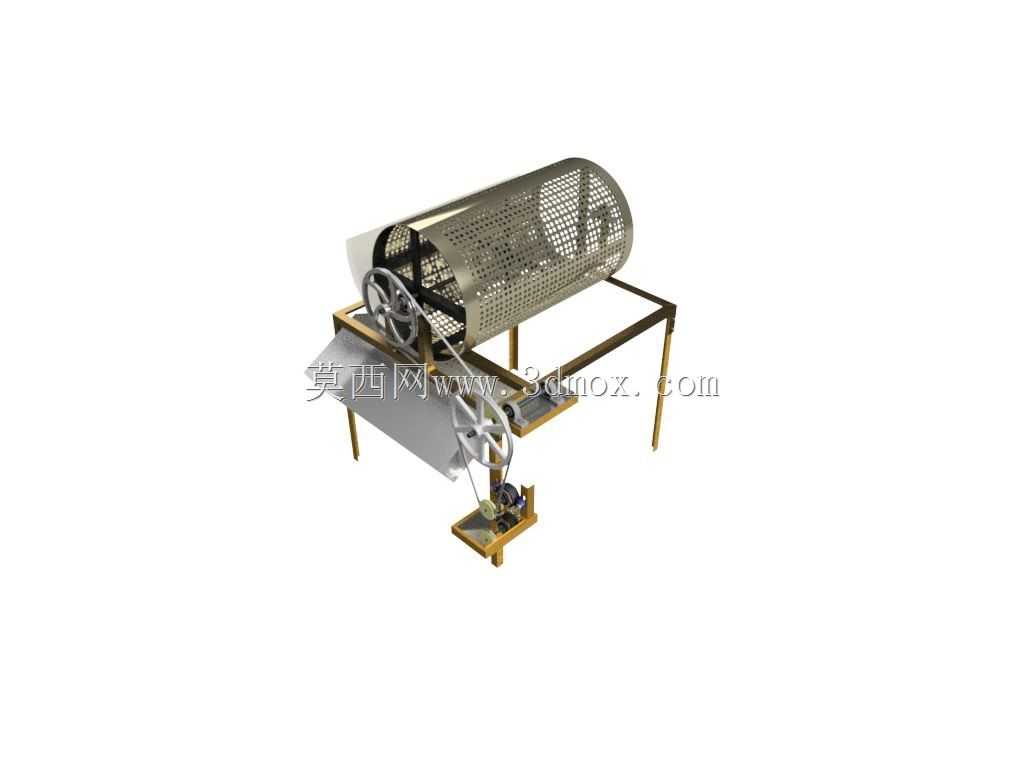

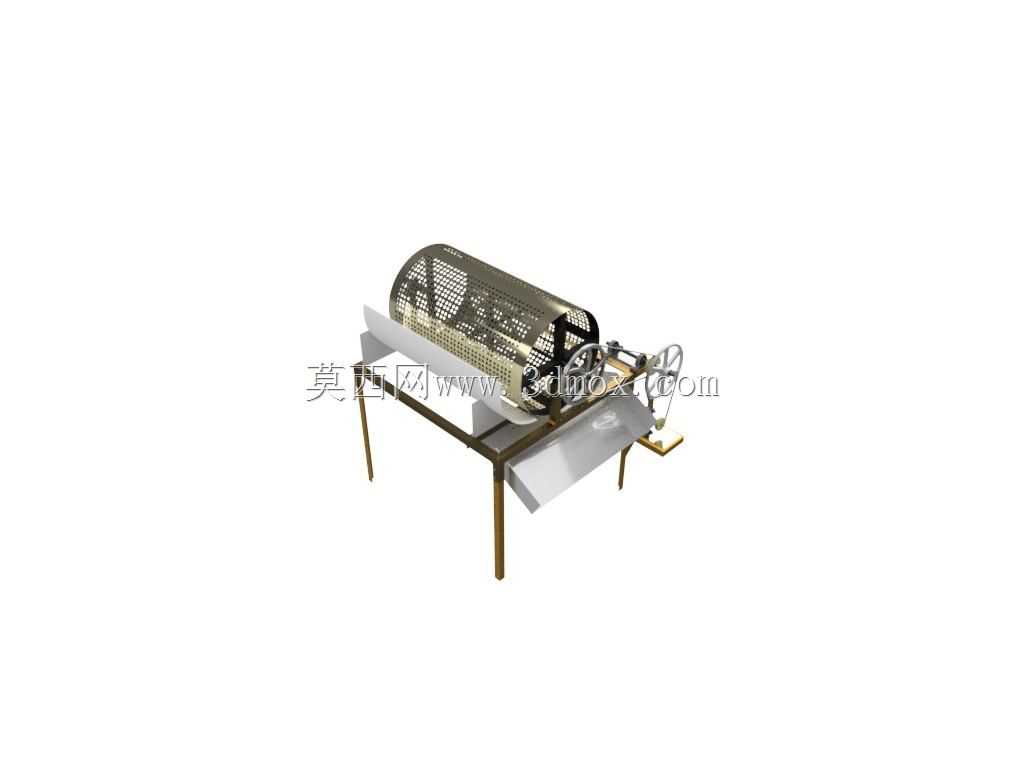

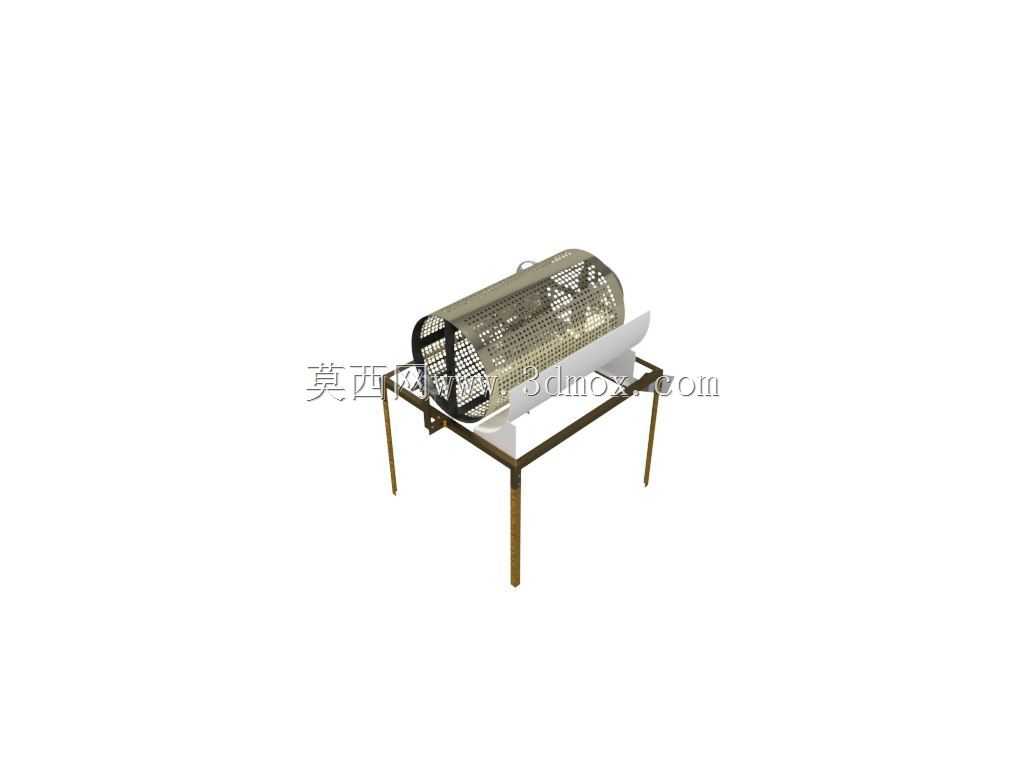

这款手动滚筒筛分装置的设计，最初是面向小型农户、作坊式加工场景的物料分级需求，在无稳定电力供应的户外作业、小规模农副物料处理场景中，能够替代人力扬筛的传统作业方式，降低人工筛分的劳动强度。设备核心的筛分执行部件为倾斜布置的冲孔网面滚筒，网面采用冲孔金属板卷制焊接成型，相比编织网面具备更强的抗形变能力，在处理带棱角的硬质颗粒物料时不易出现网丝勾挂、网面破损的问题，滚筒的倾斜角度设置在5到8度区间，既能够保证物料在滚筒转动过程中依靠自重向出料端滑移，又不会因为坡度过大导致物料停留时间过短、筛分不充分。

传动部分采用两级齿轮减速结构，手轮输入的扭矩经过小齿轮传递至大齿轮实现一级减速，再通过同轴的另一组齿轮副传递至滚筒端部的齿圈，驱动滚筒以每分钟20到30转的转速平稳转动，这个转速区间既能够让筒内物料被筒壁的挡料条带起后自然散落，实现颗粒与网面的充分接触，又不会因为转速过高导致物料受离心力作用贴附在筒壁无法下落，影响筛分效率。设备的机架采用方管焊接成型，底部设置四个可调高度的支撑脚，能够适应不平整的户外作业地面，安装时需要保证机架的横向水平度偏差不超过千分之三，避免滚筒转动过程中出现轴向窜动、齿轮啮合偏载的问题。

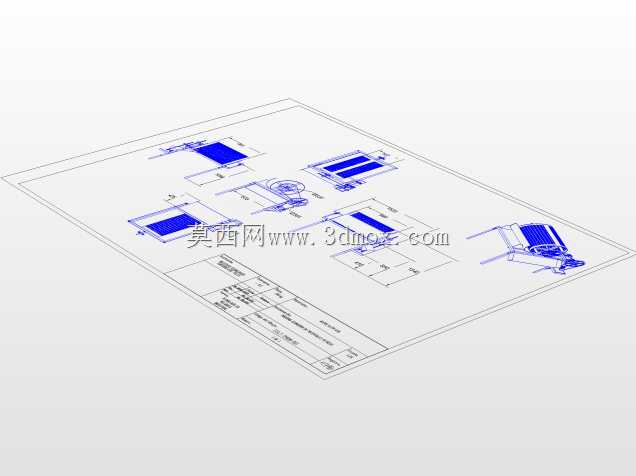

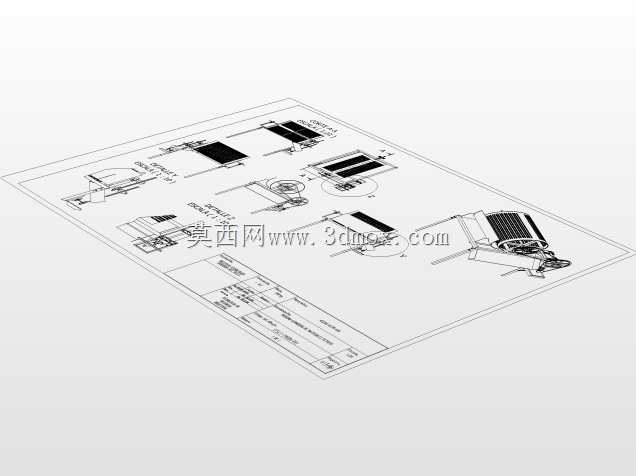

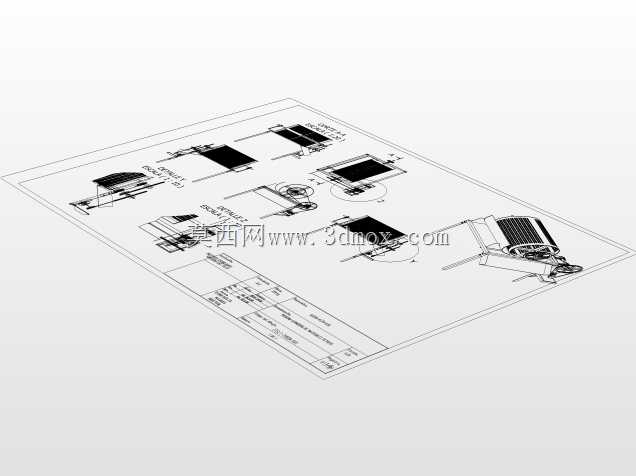

进料端设置倾斜导料板，待筛分物料从导料板送入滚筒内部后，小于网孔尺寸的细颗粒会透过网面落入下方的集料斜槽，从细料出口排出，大于网孔尺寸的粗颗粒则沿着滚筒倾斜方向移动至端部的粗料出口排出，实现不同粒径物料的连续分级。设备整体的外形尺寸控制在长1200mm、宽600mm、高900mm的范围内，不需要固定地脚螺栓即可放置使用，单人即可完成设备的移位与作业操作，适合处理谷物、干果、小型建筑颗粒、中药饮片等多种干性散料。在结构设计上，滚筒与机架的连接采用可拆卸的轴承座结构，当需要处理不同粒径的物料时，可以快速更换对应网孔规格的滚筒，无需改动其余传动与机架结构，提升了设备的场景适配性。滚筒端部的密封采用毛毡圈接触式密封，能够避免细颗粒物料进入轴承啮合区域，减少传动部件的磨损，延长设备的无故障使用周期。手轮的安装高度设置在距离地面800mm的位置，符合成年人站立操作的人机工程学尺寸，操作时手臂自然下垂即可转动手轮，长时间作业也不易产生疲劳感。集料斜槽的倾斜角度设置为30度，能够保证筛分后的细料依靠自重顺畅滑出，不会在槽内积料，斜槽末端可以直接对接收纳容器，减少物料收集过程中的抛洒浪费。
