14x6英尺凹陷磨纸浆举升机结构设计

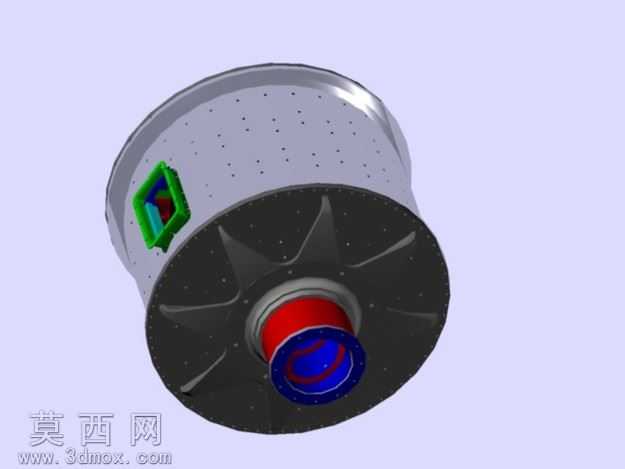

本作品为适配14x6英尺规格的凹陷磨配套纸浆举升机三维建模成果，建模过程围绕工业磨浆设备的实际工况需求展开，首先对设备核心功能进行拆解，将整体结构划分为磨筒主体、端盖导流组件、内衬举升构件、进料接口四个核心模块。建模阶段严格遵循设备实际装配逻辑，先完成磨筒筒体的曲面建模，精准还原筒壁均匀排布的工艺孔结构，对筒体边缘的连接法兰做了倒角与安装孔位的细节还原，保证筒体与端盖的装配公差符合工业设计标准。端盖部分重点还原了放射状排布的导流叶片结构，每一片叶片的曲面弧度都经过反复调整，匹配纸浆在磨腔内的流动轨迹，叶片与端盖基体的连接位置做了圆角过渡处理，模拟实际生产中的焊接加固结构，避免应力集中问题。进料接口采用多层嵌套结构设计，从外到内依次还原了金属连接基座、红色密封缓冲层、蓝色导流内芯的分层结构，不同层级的材质区分清晰，金属部件赋予哑光磨砂金属材质，密封层赋予高弹性橡胶材质，导流内芯赋予耐磨工程塑料材质，通过材质参数的调整还原不同部件的质感差异。筒身侧面的观察检修组件采用分层装配设计，还原了绿色外框、多层彩色密封衬板的嵌套结构，保证检修口的密封性能与开合逻辑符合实际使用需求。设计过程中充分考虑凹陷磨的工作特性，举升内衬的排布角度经过模拟验证，能够在磨筒转动过程中有效带动纸浆物料完成提升、抛落的研磨动作，避免物料在筒壁堆积，所有构件的连接位置都预留了标准安装位，可直接导出工程图用于生产加工参考，整体模型结构完整，细节还原度高，可用于设备结构教学、装配模拟、改造方案验证等场景。
