卧式筒形矿石粉磨设备三维结构设计

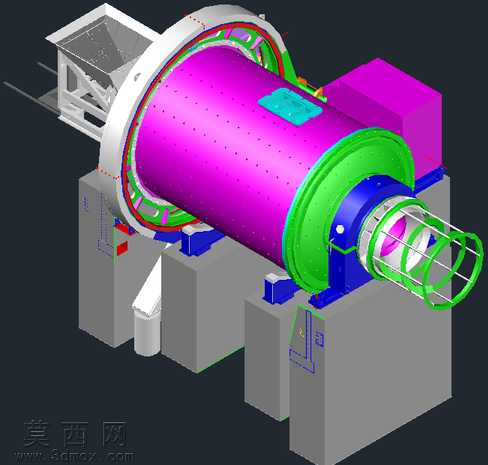

本作品为卧式筒形磨矿设备的完整三维装配模型，建模过程严格遵循工业粉磨设备的实际设计逻辑，先完成整体参数化布局规划，再逐一对各功能模块进行精细化建模。首先构建核心粉磨筒体结构，对筒身的衬板安装点位、端盖连接法兰、进出料口衔接结构做了精准还原，筒身表面的固定孔位、加强筋结构均按照真实加工工艺排布，保证结构强度的合理性。其次完成传动端与支撑部的建模，主轴承座采用分体式支撑结构，匹配厚重的混凝土基座造型，基座上的安装定位槽、地脚螺栓预留位都做了细节刻画，传动侧的护罩结构做了分层设计，清晰区分固定防护与可拆检修区域。进料端配套设计了斜溜槽式进料斗，溜槽的倾斜角度、导料侧板结构符合物料输送的流畅性要求，出料端设置了笼式出料筛结构，筛条的排布间距、固定环的连接方式都做了写实还原，可直观展示磨后物料的筛分出料路径。驱动模块采用独立箱式结构布置在筒体侧方，与筒体传动端的连接位做了精准对位，清晰展示动力传递的衔接关系。渲染阶段针对不同部件赋予差异化材质，筒体主体采用亮面金属紫材质突出核心结构，端盖与传动衔接件采用金属绿与深蓝材质做功能区分，支撑基座采用哑光混凝土灰材质还原真实基建质感，进料斗、出料筛采用银白金属材质体现加工件特性，各部件的材质反光度、粗糙度参数都经过反复调试，既保证不同结构的辨识度，又还原工业设备的真实质感。建模过程中对各部件的装配关系做了严谨校验，所有连接位的配合间隙、安装顺序都符合实际设备的装配流程，可直观展示整台磨机的组成结构与工作原理，清晰呈现物料从进料端进入筒体、在筒体内完成研磨粉化后从出料端筛分出合格物料的完整作业路径，能够为选矿粉磨设备的结构认知、教学演示、方案优化提供直观的三维参考。
