磨房配套齿轮与制动集成系统结构设计

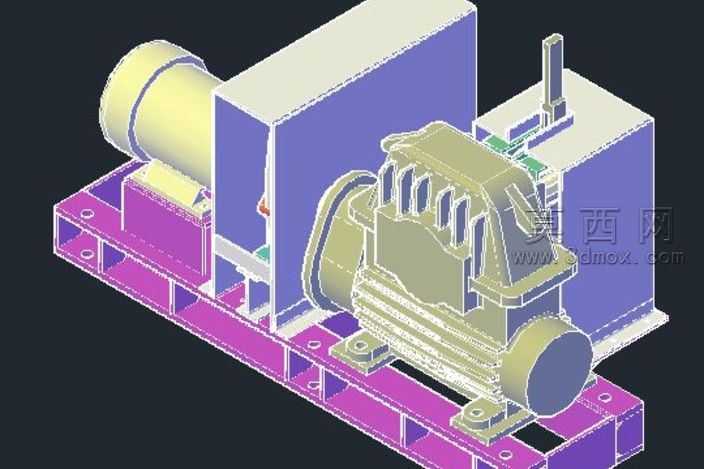

本套磨房配套齿轮与制动集成系统的三维建模工作，围绕磨房设备的动力传输、安全制动两大核心功能展开设计，建模过程中优先保障各部件装配逻辑的严谨性，完全匹配磨房重载、高频启停的实际工况需求。建模阶段首先完成整体安装底板的结构绘制，底板采用带加强筋的型钢焊接结构设计，预留所有部件的精准安装定位孔位，同时兼顾安装便捷性与结构承重强度，避免设备运行过程中出现共振偏移问题。动力端的电机模型还原了真实工业电机的外形轮廓与安装接口，电机输出轴与齿轮传动组的对接位置做了同轴度公差预留设计，保障动力传输过程的稳定性。核心的齿轮传动组采用渐开线圆柱齿轮结构建模，齿形参数完全匹配磨房的传动比需求，建模时还原了齿面的精度处理细节，齿轮与传动轴的配合位置做了键槽连接结构设计，保障大扭矩传输下不会出现打滑失效问题。制动系统模块集成在齿轮传动组的侧端位置，包含制动执行件、制动触发结构与安装防护壳体，制动部件与齿轮轴的对接位置做了间隙适配设计，既保障制动动作响应的及时性，也避免正常传动过程中出现不必要的摩擦损耗。所有部件的装配关系完全按照实际工业设备的安装逻辑搭建，各部件之间不存在干涉问题，防护壳体的模型还原了真实设备的钣金折弯结构，既可以保护内部传动与制动部件不受粉尘侵蚀，也预留了检修开口方便后期维护。材质渲染阶段针对不同部件做了区分处理，安装底板采用金属喷漆的紫粉色质感，传动齿轮与制动部件做了金属切削加工的银灰色金属质感，电机外壳做了淡黄色的工业漆面效果，防护壳体采用蓝紫色的钣金漆面质感，整体渲染效果清晰区分不同功能模块，直观展现整套系统的结构布局。设计过程中充分考虑磨房的高粉尘、高负荷运行环境，所有外露部件的结构都做了防尘密封的预留设计，传动部件的润滑通道也在建模时做了对应结构预留，整套模型可直接用于磨房设备的结构验证、装配指导以及技术方案展示使用。
