嵌入式自动设备安装防护内盒结构

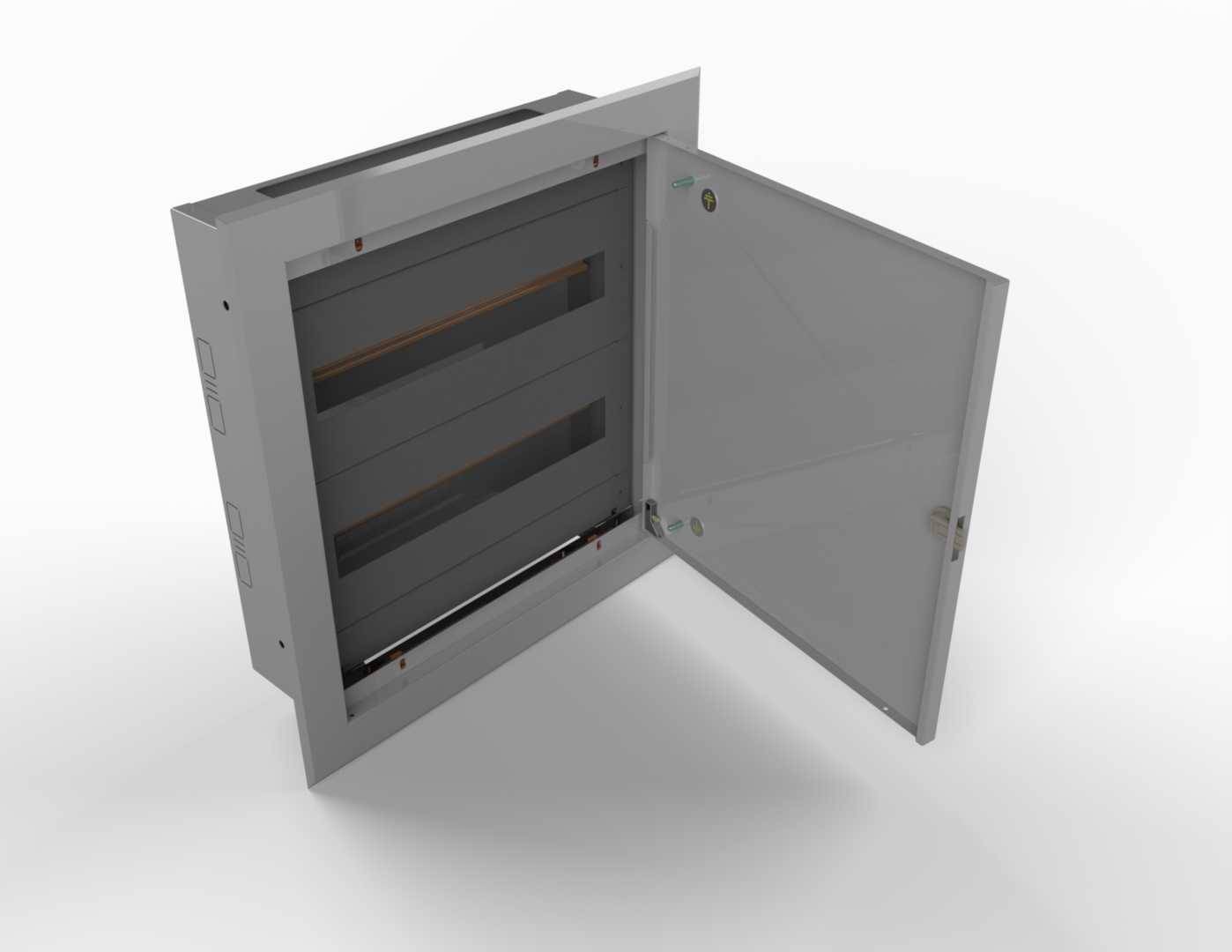

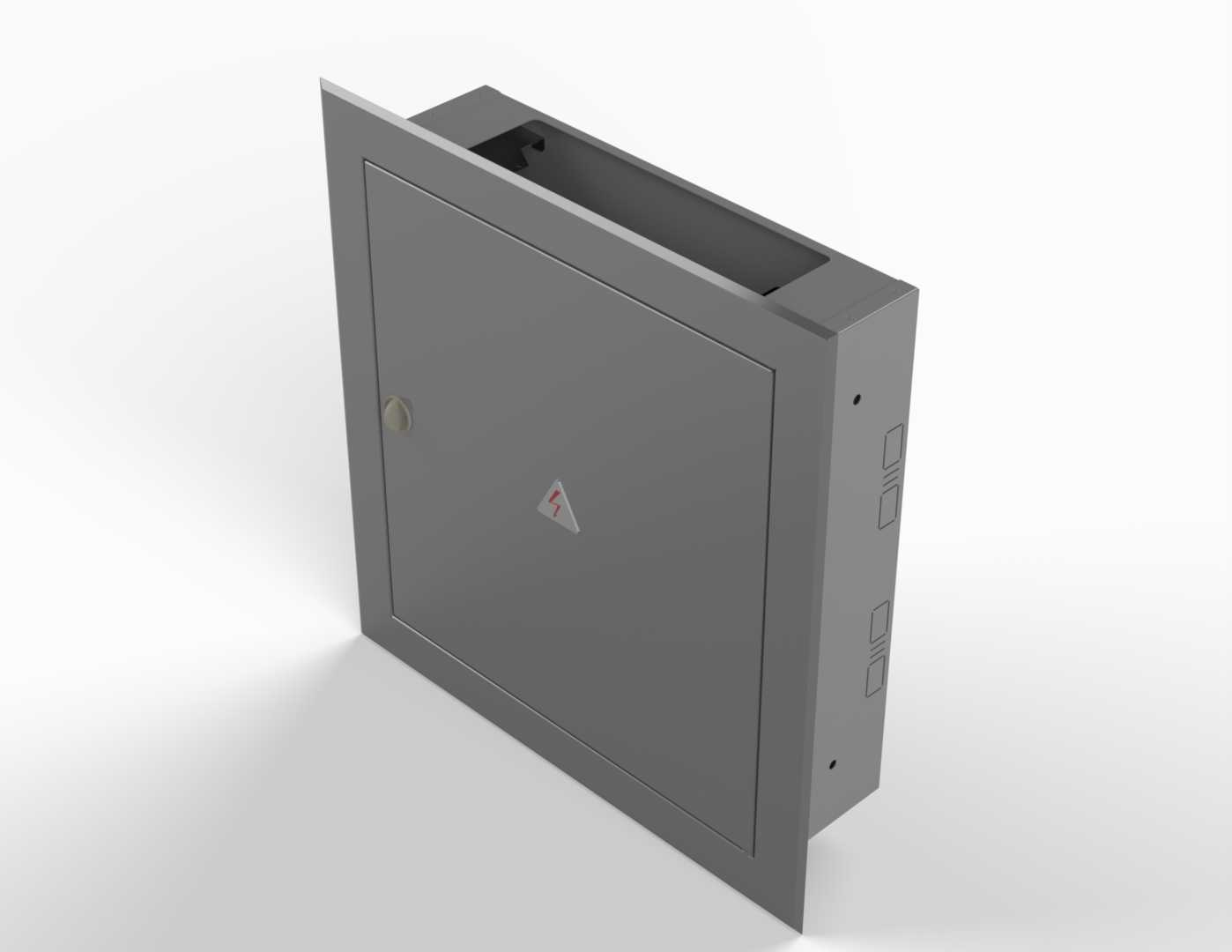

这款嵌入式内盒主要面向建筑墙面暗装场景设计，核心用途是为各类自动化控制元件、小型终端自动设备提供标准化的安装承载空间，同时兼顾外部防护与墙面齐平的美观需求，常见于住宅配电区、商业楼宇弱电井、工业车间现场控制点位等安装场景。从结构设计逻辑来看，整体采用外翻边嵌入式结构，外框边缘预留了与墙面贴合的压边，安装时可直接嵌入提前预留的墙洞，外翻边能够完全遮盖墙洞边缘的施工缝隙，无需额外做收边处理，大幅降低现场安装的施工难度。盒体内部设置了多层平行的安装导轨位，可根据内置设备的尺寸灵活调整安装位置，适配不同规格的自动控制模块、接线端子排以及小型传感控制单元，导轨采用通用标准间距设计，兼容市面主流的电气安装配件，无需额外定制转接件。门体采用单侧铰接结构，铰链处预留了足够的开合间隙，门体开启角度可满足内部元件接线、调试、维护的操作空间需求，门体与盒体的贴合处设置了连续的折弯贴合面，关闭后可实现基础的防尘防护，避免墙面施工残留的灰尘、潮气进入盒体内部影响元件运行稳定性。盒体侧壁预留了标准化的穿线孔位，孔位位置兼顾了墙面暗敷管线的常规走向，施工时可根据实际管线方向敲落对应位置的孔盖，无需现场二次钻孔，减少对盒体结构强度的破坏。从安装边界来看，盒体的嵌入深度适配常规民用与工业建筑的墙面抹灰层加砌体预留深度，外框尺寸匹配行业通用的暗装箱体开孔尺寸，替换旧有箱体时无需重新扩孔，可直接适配原有墙洞。整体钣金折弯处均做了圆角过渡处理，避免安装调试过程中划伤施工人员，盒体背部设置了预留的固定点位，嵌入墙洞后可通过膨胀螺丝与墙体内部的固定点连接，避免长期使用后盒体出现松动下沉的问题。门体表面做了平整化处理，安装完成后与墙面保持齐平，不会突出墙面影响后续的墙面装饰施工，同时平整的外表面也便于粘贴设备标识、点位编号等运维标识，方便后期运维人员快速识别点位功能。
