壁挂式电气设备安装防护箱体结构

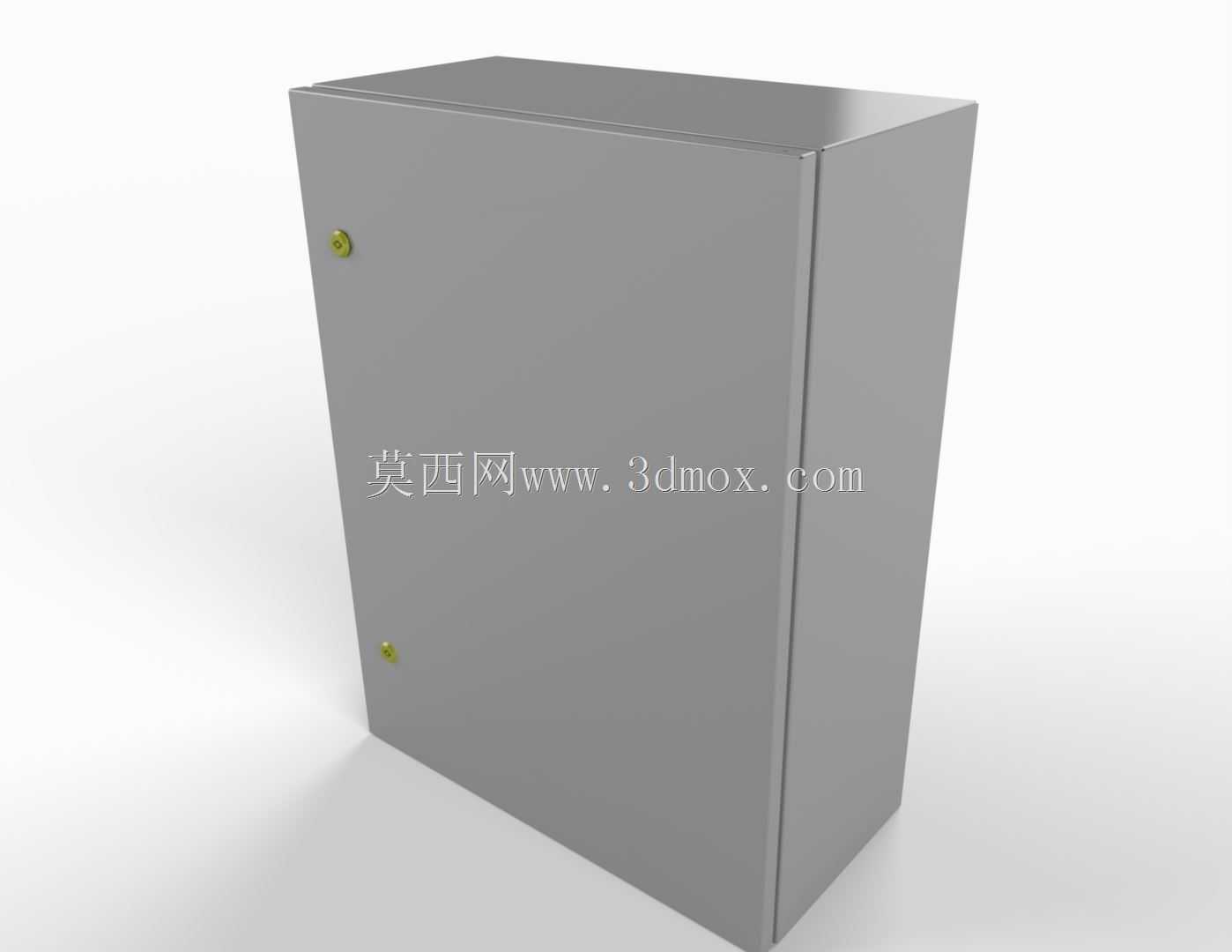

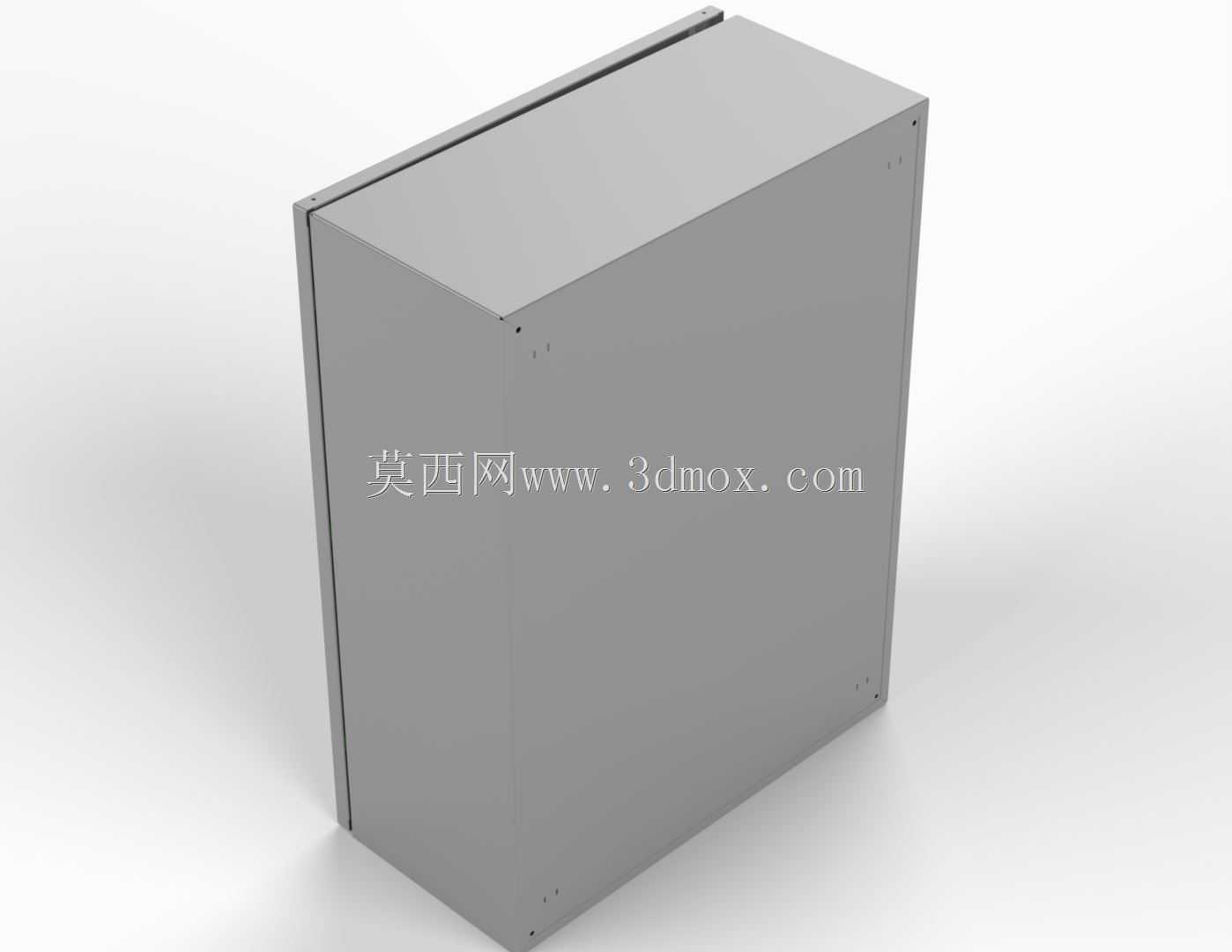

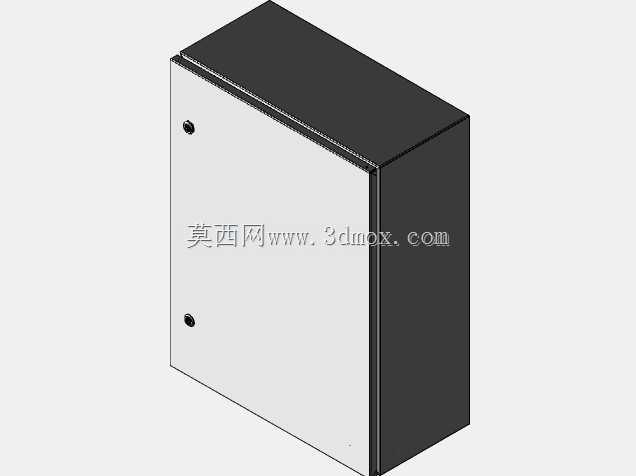

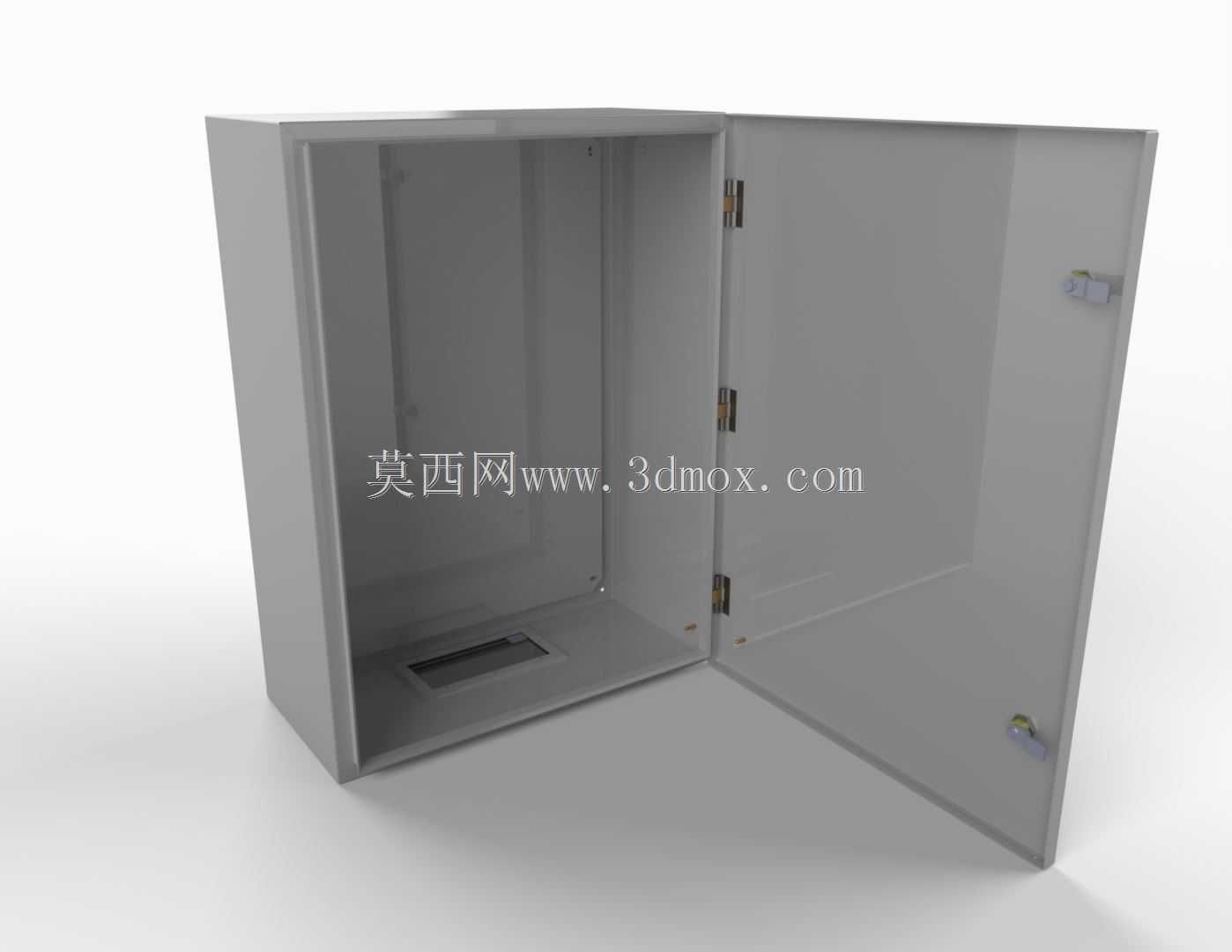

这款钣金材质的封闭箱体，核心服务于工业现场低压电气回路的承载与防护需求，在车间生产线旁、楼宇配电竖井、户外设备配套站点等场景中，都能作为电气元件的安装载体使用。从结构设计逻辑来看，箱体采用单开门侧开布局，门体与主壳体通过三处等距分布的铰链实现连接，铰链的安装位置预留了足够的转动间隙，保证门体开启角度可达到90度以上，不会在内部元件安装、线路检修时形成操作遮挡。门体边缘做了向内弯折的折边处理，与主壳体的外翻边形成贴合的密封结构，可阻挡日常环境中的粉尘、溅水侵入箱体内部，适配多数无强腐蚀、无长期浸水的常规工业安装环境。箱体内部为完整的空腔结构，背部预留了标准化的安装孔位，可直接固定导轨、安装板等电气装配套件，断路器、接触器、接线端子等常规低压元件都能依托内部安装板完成排布，底部开设的穿线孔位，可方便外部动力线、控制线进入箱体内部完成接线，孔位边缘做了卷边钝化处理，避免穿线时割破线缆绝缘层造成安全隐患。从安装边界来看，箱体背部的挂装孔采用上下对称的腰型孔设计，允许安装时存在少量的位置偏差，降低现场壁挂安装的对位难度，安装完成后门体与墙面的间隙控制在合理范围，不会因墙面不平整出现门体无法闭合的问题。门体上配备的锁具可实现关门后的锁止，避免无关人员随意触碰内部带电元件，提升现场使用的安全性。整体钣金折弯的工艺设计，在保证壳体结构强度的同时，尽可能控制了整体重量，既满足壁挂安装的承重要求，也不会给安装墙面带来过大的负载。在建模过程中，所有折弯处都预留了符合钣金加工工艺的折弯半径，避免出现加工时板材开裂的问题，各部件的装配间隙都按照实际钣金装配公差做了预留，可直接用于后续的钣金加工出图，也能作为电气布线模拟的载体，提前验证内部元件排布、线路走向的合理性，减少现场安装时的干涉问题。
