重载作业用承载式铲斗结构设计

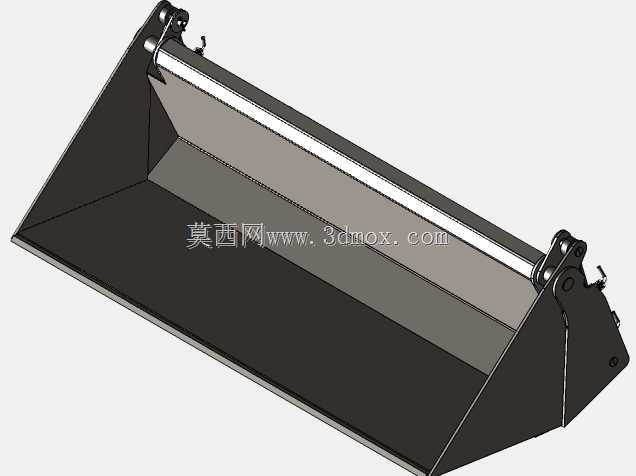

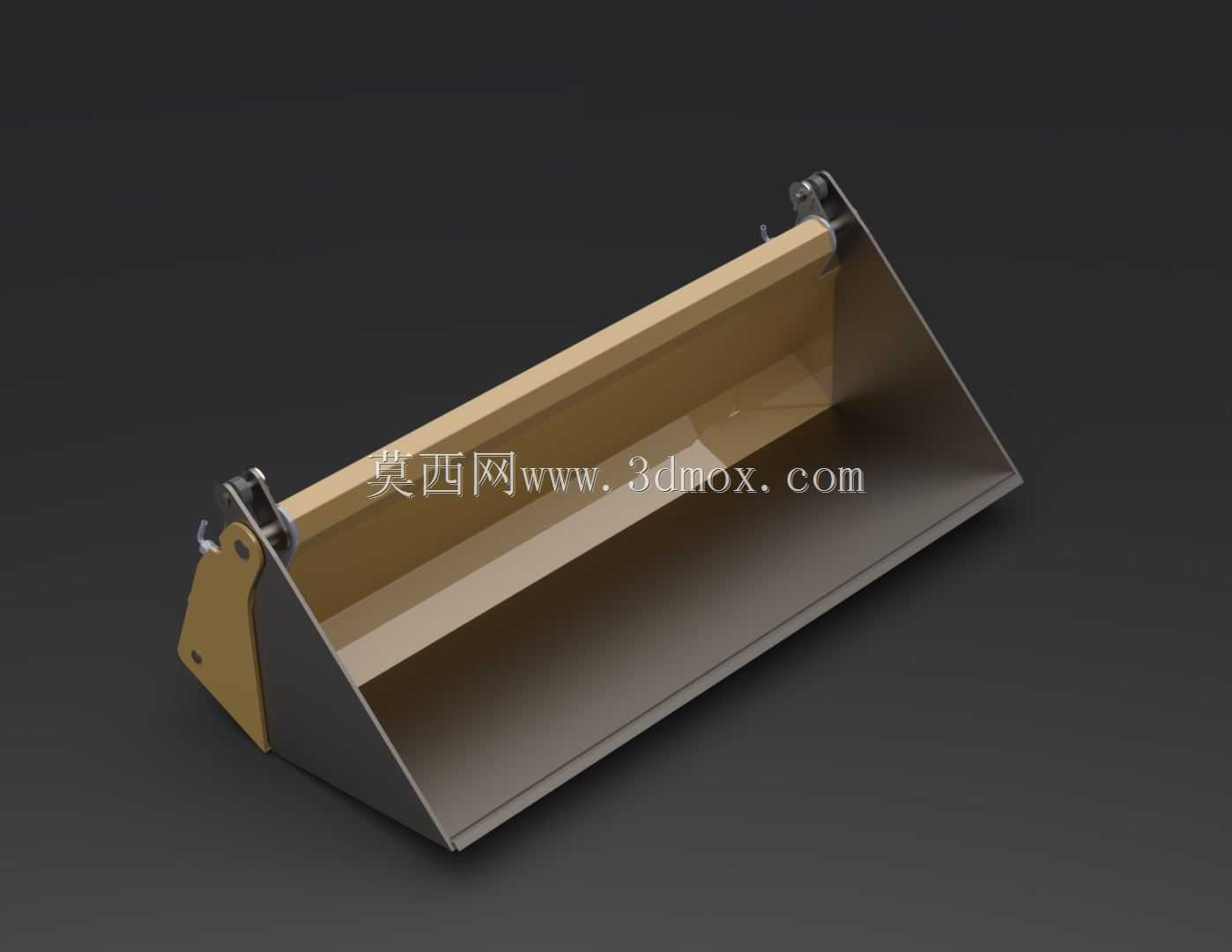

这款铲斗结构主要适配于中小型工程装卸作业场景，可配套滑移装载机、小型挖掘设备或是轻型起重属具使用，核心承担散状物料的铲装、转运与倾卸作业，也可配合吊装结构完成限重范围内的规整货物托举搬运，常见于厂区散料周转、工地土方短驳、仓储货件装卸等作业环节，能够适配砂石、碎料、包装货件等多种类型的作业对象。从实际用途来看，该结构并非单一的敞口盛料构件，而是集成了侧部限位、开合导向与安装连接的复合功能部件，斗体主承载面采用大倾角斜壁设计，既能够降低铲入物料时的行进阻力，也能在倾卸时保证物料顺滑滑落无残留，两侧的铰接支座直接与主机的动臂端连接，承担作业过程中的全部冲击载荷与物料重量，配套的侧部导向杆结构能够在斗体开合调整角度时保持运行轨迹稳定，避免偏载造成的结构卡滞。在功能特性设计上，该铲斗兼顾了轻量化与结构强度的平衡，主斗板采用弯折成型的一体化结构减少拼接焊缝，降低应力集中带来的结构失效风险，侧部的加强筋板沿着载荷传递路径布置，从铰接点位置延伸至斗刃切削端，将作业时的冲击载荷均匀分散到整个斗体框架上，斗体边缘的耐磨衬板区域可单独更换，长期作业磨损后无需整体替换斗体，有效降低使用维护成本，内置的连杆联动结构能够配合主机液压系统实现斗口开度的精准控制，在托举规整货物时可以通过调整斗口角度保证货物放置平稳，不会出现滑脱掉落的问题。设计思路上围绕350kg的额定承载上限展开，所有铰接点位的轴径、板件厚度都经过载荷校核，保证在满载冲击工况下结构变形量控制在允许范围内，安装边界完全匹配通用小型主机的连接尺寸，铰接孔的中心距、安装面的平面度都遵循通用属具的互换标准，无需额外改装即可直接配套对应型号的主机使用，斗体的整体外形宽度适配常规作业通道尺寸，在狭窄厂区、仓库内部作业时也能灵活转向移动，不会因为尺寸过宽造成通行受限。
