带布线空间的积木式混凝土砌块结构设计

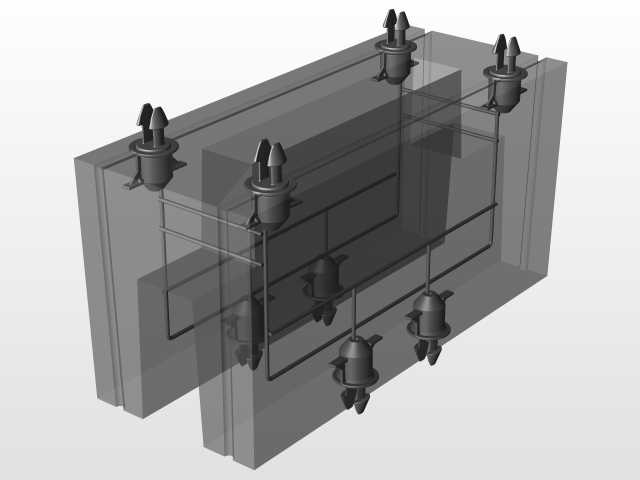

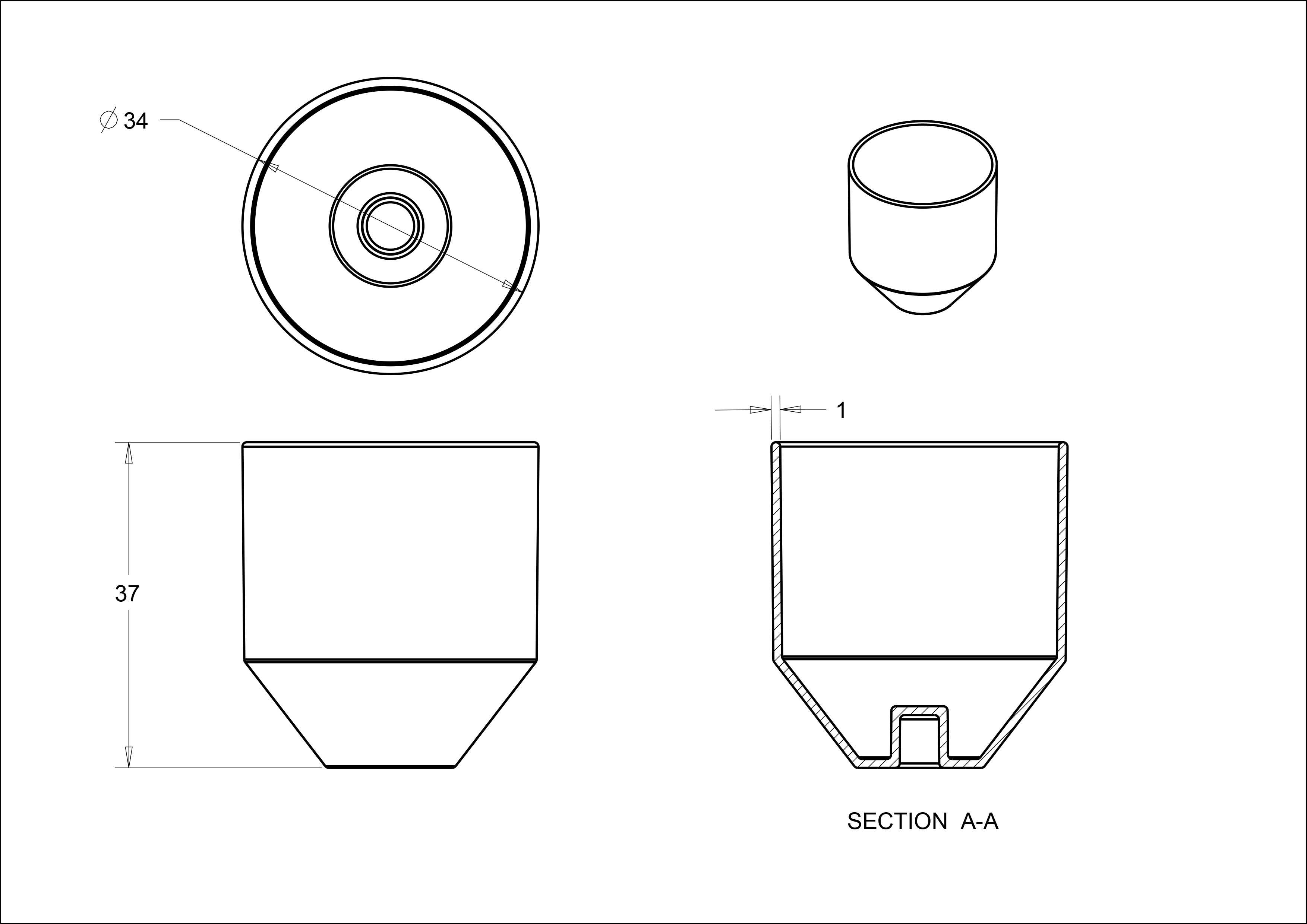

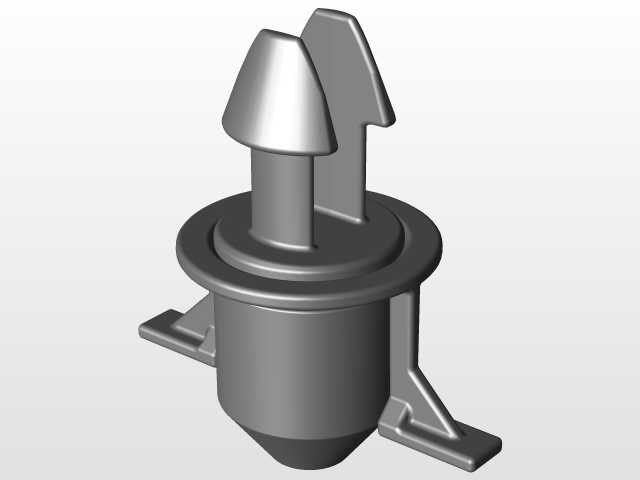

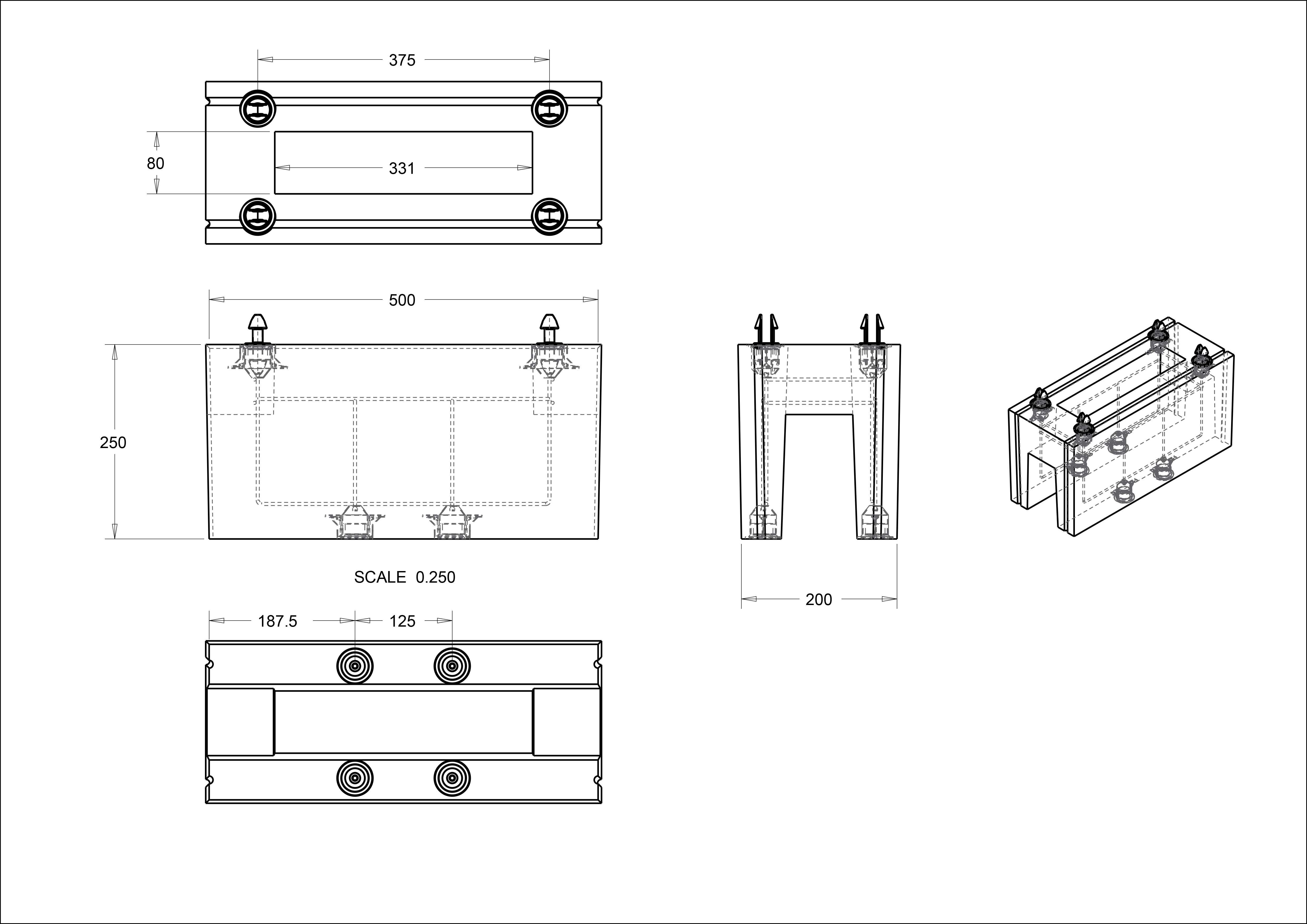

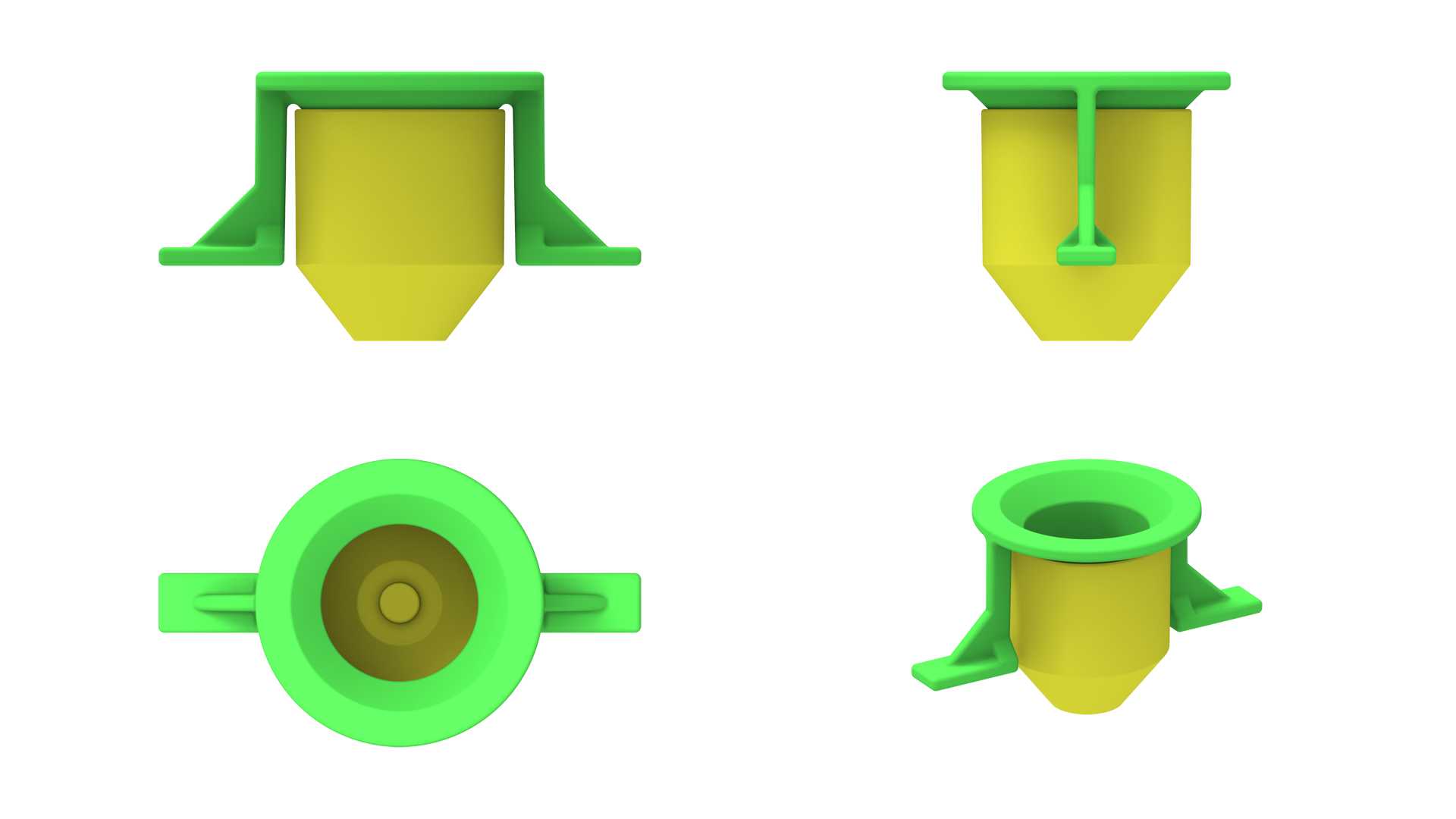

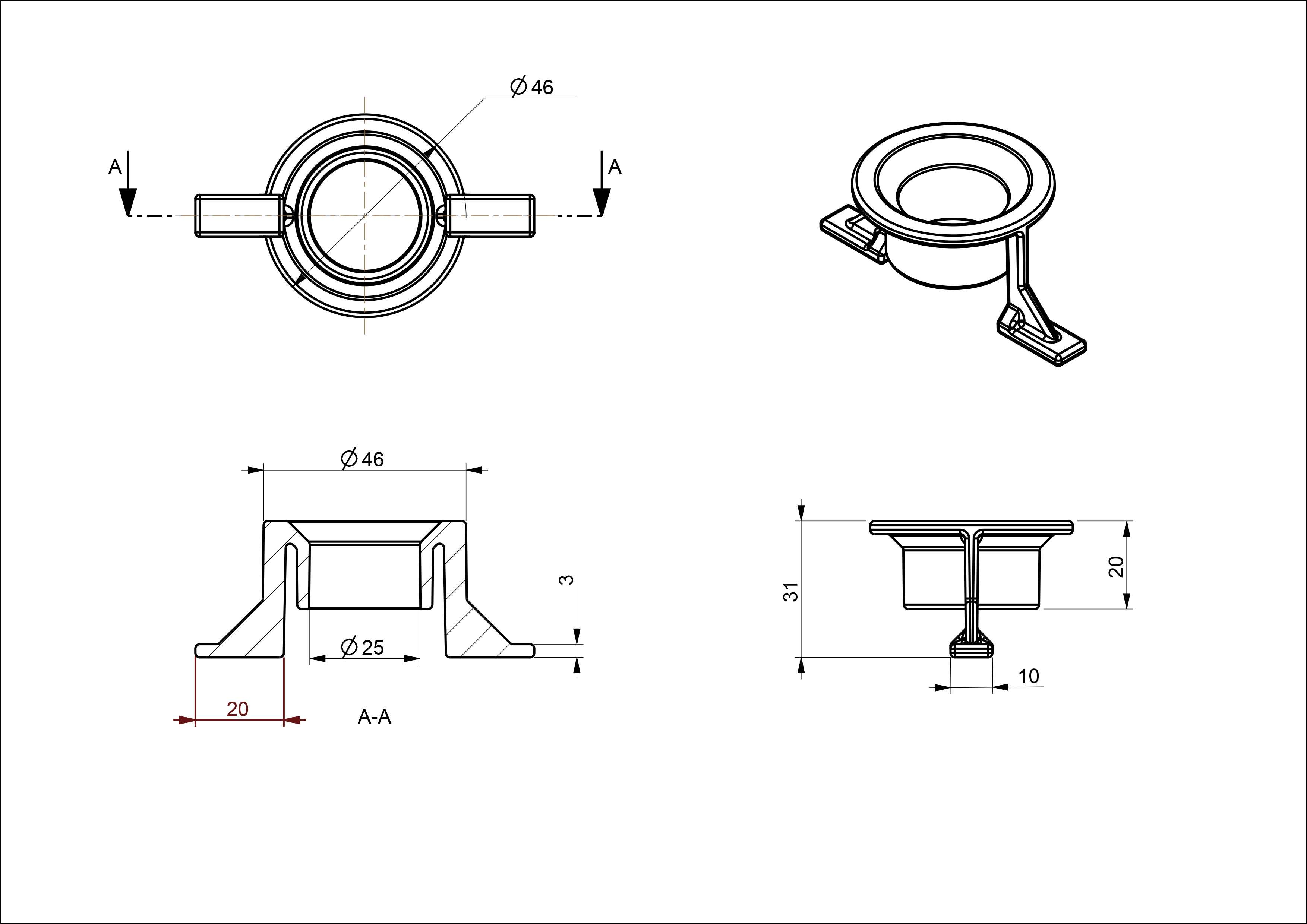

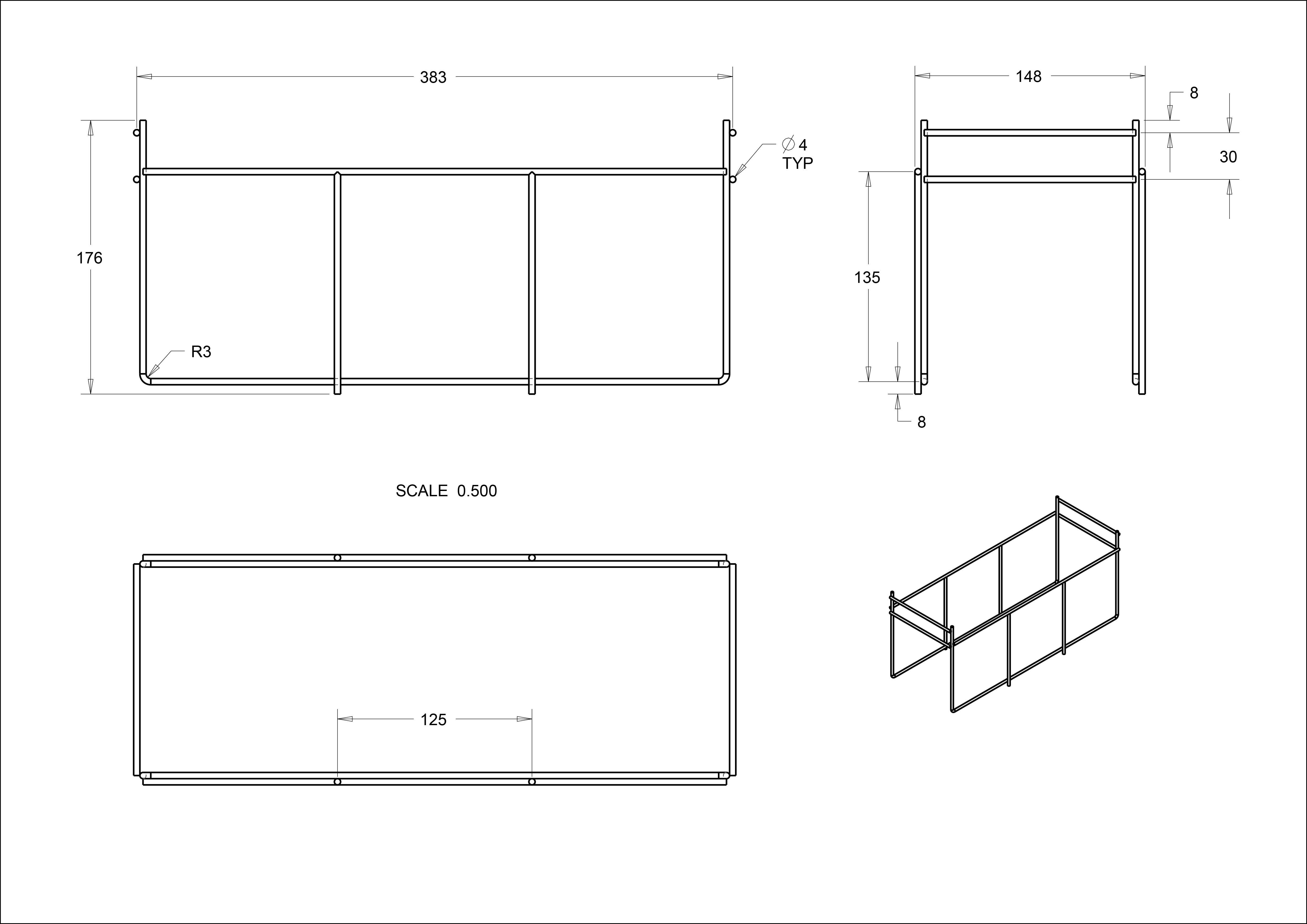

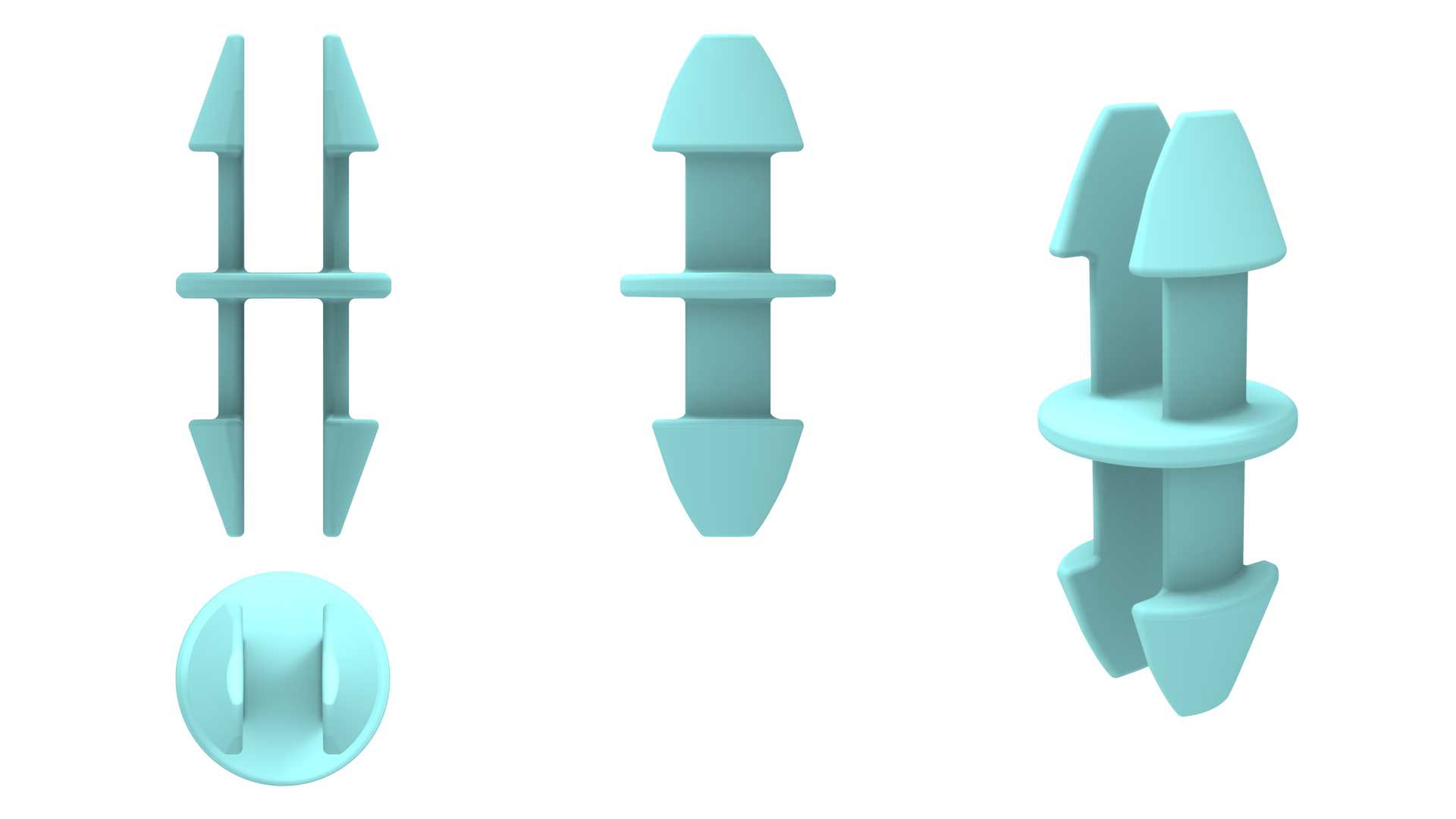

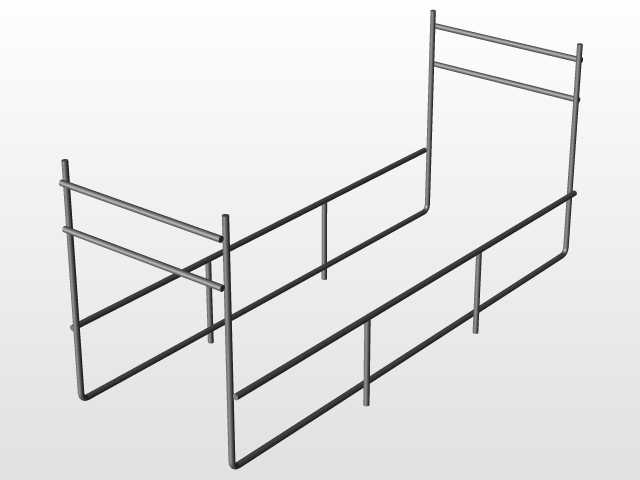

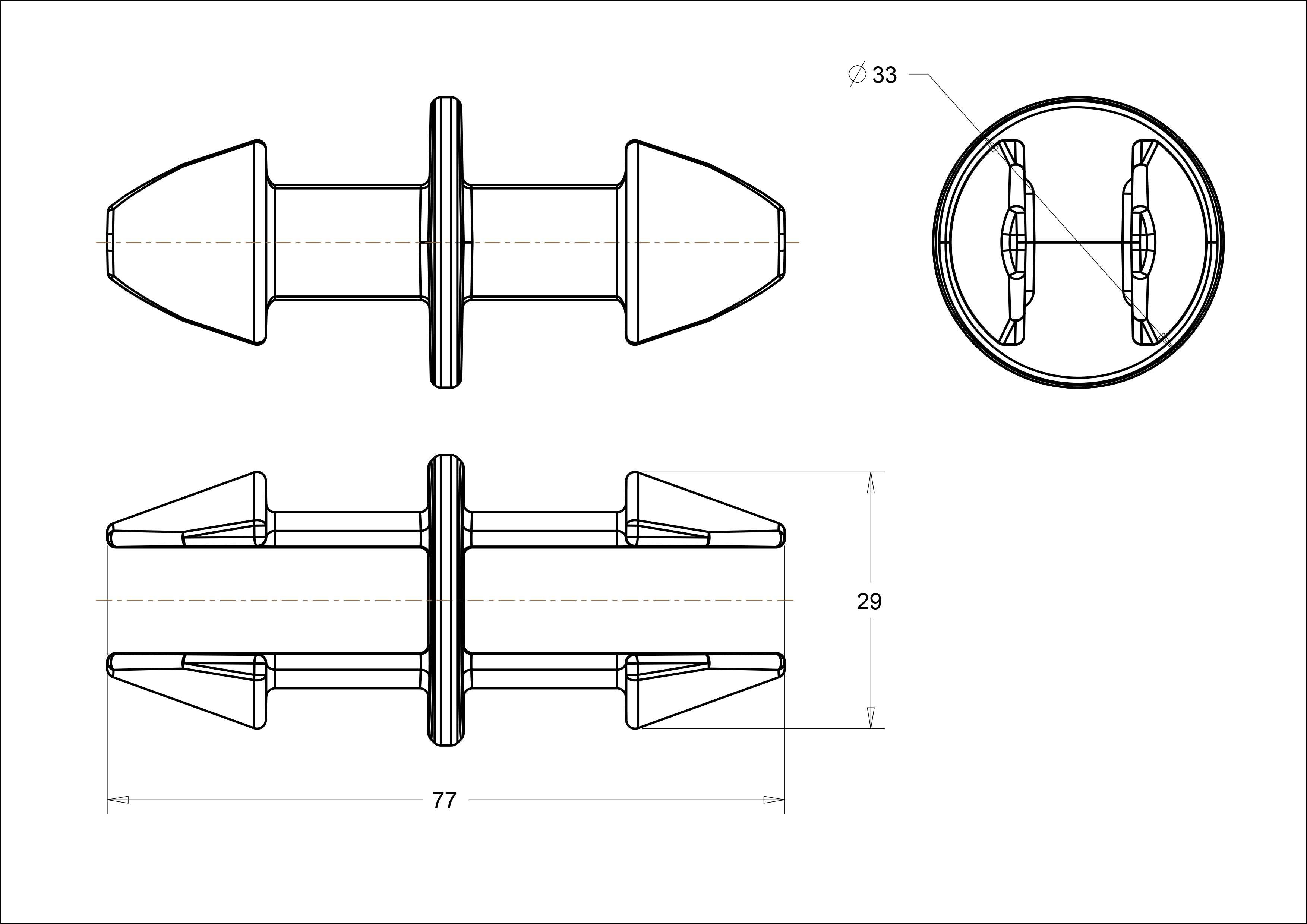

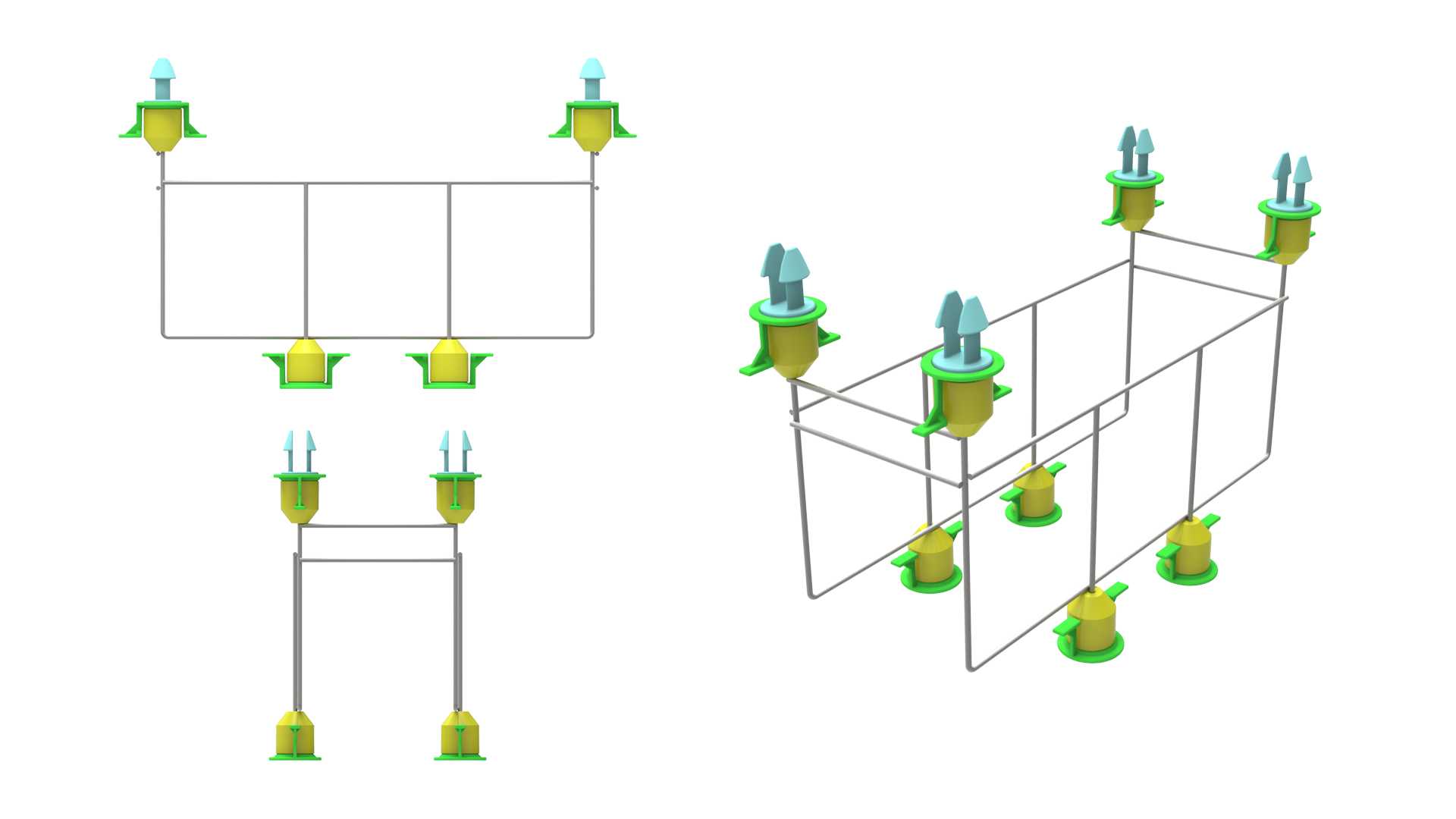

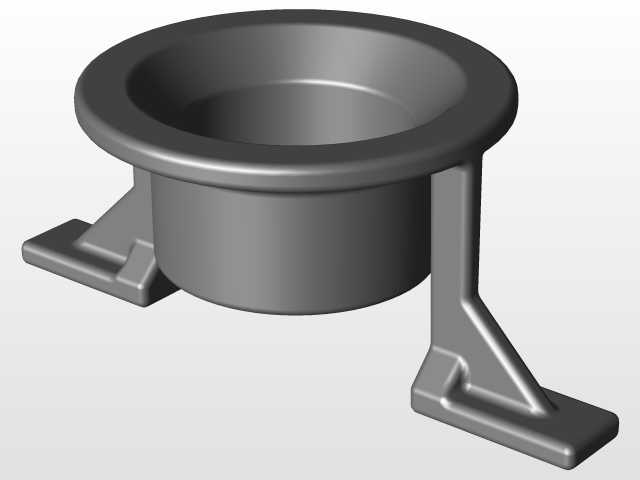

在装配式建筑施工、模块化临时建筑搭建、户外管线集成布设这类场景里，传统砌块往往需要后期开槽布线，既破坏砌块结构强度，又额外增加施工工序，拖慢现场作业效率。这款积木式混凝土砌块在设计之初就把布线需求整合进结构本体，不需要现场二次加工就能完成管线布设，适配多种快装施工场景。从结构设计逻辑来看，这款砌块采用类似积木的榫卯式拼接结构，相邻砌块之间可以通过预设的凹凸卡位直接咬合定位，不需要额外的连接件就能完成初步固定，安装时对位效率比普通平口砌块提升不少，也能减少砌筑过程中砂浆的用量偏差。每个砌块本体预留了规整的布线空腔，空腔尺寸经过适配，既可以容纳常规的强电导线焊接组件，也能匹配两件式塑料插座的模制安装位，同时预留了塑料连接器的固定卡位，布线完成后不需要额外做封槽处理，直接拼接下一块砌块就能完成管线隐藏，既保护内部线缆不受施工外力破坏，也能让墙面完成面保持平整。从安装边界来看，这款砌块的外形尺寸适配常规砌筑模数，和标准砌块的安装基准完全对齐，替换使用时不需要调整原有施工的放线定位，拼接缝隙控制在常规砌筑允许的公差范围内，不会因为预留空腔出现结构受力薄弱点，砌块的承重面做了加厚处理，堆叠砌筑时的荷载传递路径和普通混凝土砌块一致，不需要额外调整墙体的承重设计。在实际使用中，这类带布线空间的砌块特别适合用在临时办公板房、户外设备集成基站、装配式管线集成墙体这类项目里，既可以作为墙体承重结构的组成部分，又能同步完成电气管线的布设，减少不同工序之间的交叉作业冲突。设计时特意将布线空腔设置在砌块的非核心受力区域，外围的混凝土壁厚满足常规墙体的抗冲击、承重要求，塑料连接器的卡位做了防滑脱结构，后期检修时可以直接打开对应位置的砌块盖板完成线路维护，不需要大面积破坏墙体结构。两件式塑料插座的模制安装位和市面常规的工程插座尺寸匹配，安装时不需要额外扩孔或者加装固定件，直接卡入卡位就能完成固定，焊接组件的预留位置做了绝缘隔离结构，避免混凝土材质直接接触线缆焊接点，减少长期使用过程中的线路磨损风险。
