五通式快装管道连接件结构设计

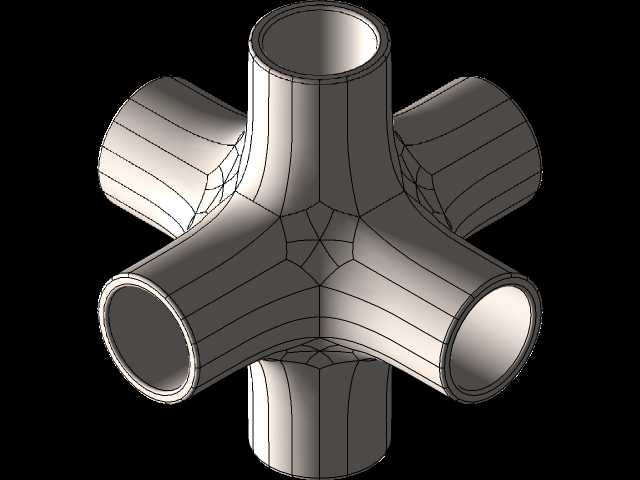

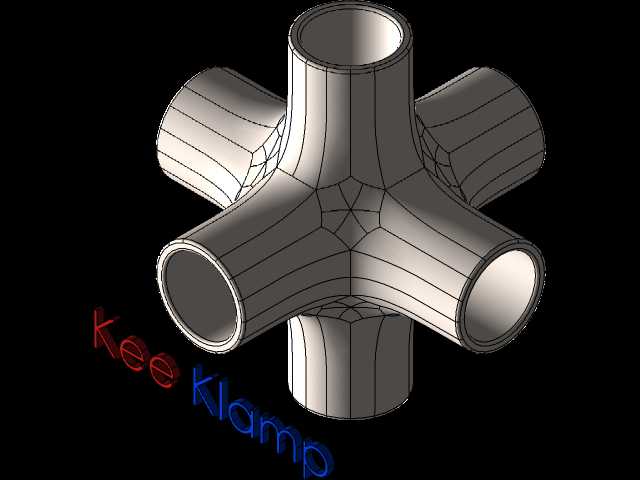

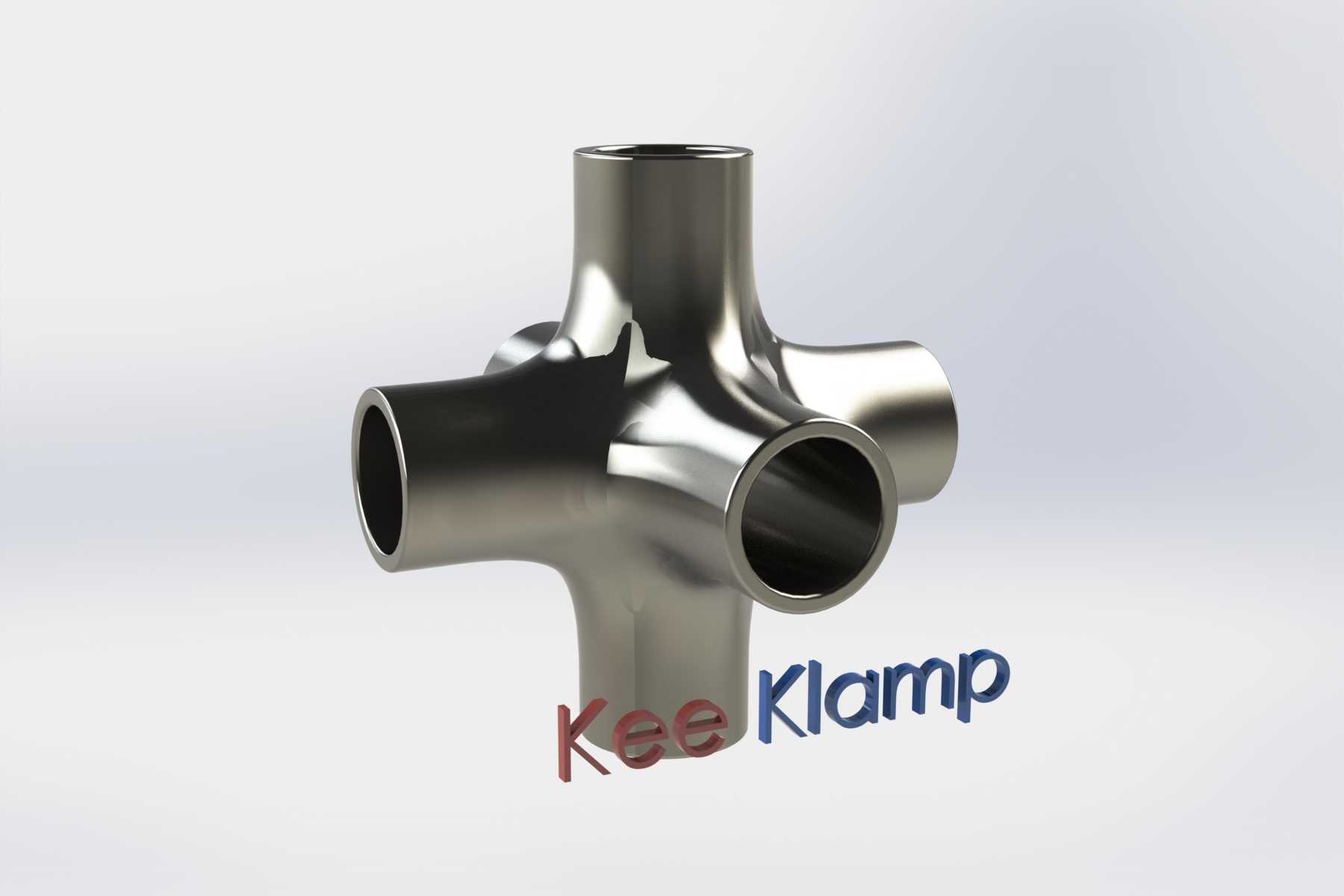

这类五通接头多用于模块化管路搭建场景，在车间压缩空气管网、低压流体输送管线、安全防护栏框架、户外临时管线布设等场景中十分常见，相比传统焊接式五通，它无需现场施焊作业，能大幅缩短管路安装周期，也方便后期管线调整与维护。从结构设计来看，该接头采用等径五通布局，五个接口轴线处于空间正交状态，分别对应X轴正负、Y轴正负、Z轴负方向，可实现单节点处五路管线的汇通或分流，接口内壁做了平滑过渡处理，能有效降低流体流经节点时的局部阻力，减少管路压降损失，避免介质在节点处形成涡流造成的淤积或振动问题。接头本体采用一体成型结构，外壁做圆弧过渡处理，没有尖锐棱角，既提升了整体结构强度，也能避免安装过程中划伤操作人员。接口处采用标准圆柱管螺纹适配结构，可直接与同规格的金属管材、快装接头对接，安装时仅需在接口处缠绕密封带或加装密封圈即可实现密封，无需复杂的焊接工装或专用粘接剂，普通安装人员借助常规管钳工具即可完成装配。从安装边界来看，该接头五个接口的端面到中心交汇点的距离保持一致，安装时需预留足够的操作空间，保证相邻方向的管材安装时不会出现干涉，沿各接口轴线方向的安装预留长度需匹配接头插入深度，避免管材插入不到位导致的密封失效或连接强度不足。在实际选型应用中，这类接头可根据输送介质的不同匹配对应材质，常规工况下采用镀锌铸铁材质即可满足防锈与强度要求，若用于腐蚀性流体输送场景，可更换为不锈钢或工程塑料材质的同结构接头。设计建模过程中，重点需要保证五个接口的同轴度与位置度公差，避免出现接口偏斜导致管材安装后产生额外装配应力，长期使用下出现接头开裂或密封失效问题；接头外壁的圆弧过渡区域需要做等壁厚处理，避免局部壁厚过薄导致承压能力不足，也能减少铸造或注塑成型过程中的缩孔、变形等工艺缺陷。在框架类应用场景中，这类五通接头还可搭配锁紧螺钉使用，将穿入接口的圆管直接顶紧固定，无需额外焊接，可快速搭建出不同尺寸的框架结构，拆卸后管件与接头均可重复利用，能有效降低临时设施的搭建成本。
