海上油气钻井平台高压泥浆输送泵

在海上油气钻完井作业现场，高压泥浆泵是钻井循环系统的核心动力单元，承担着将配置完成的钻井泥浆以额定高压注入钻柱内部，沿钻具水眼直达钻头部位，完成携带岩屑上返、冷却钻头切削齿、平衡地层压力、稳固井壁的核心作业任务，其运行稳定性直接决定单井钻井作业的连续性，一旦泵组出现压力波动或停机故障，极易引发井壁坍塌、岩屑卡钻等井下复杂事故，造成百万级以上的作业损失。

从结构设计逻辑来看，该泵采用卧式三缸单作用往复式结构布局，整体分为动力端总成、液力端总成、压力补偿系统、润滑辅助系统四个核心模块，动力端侧的减速箱与曲轴连杆机构将电机输入的旋转运动转化为十字头的水平往复运动，带动液力端的柱塞完成吸排浆动作，液力端配置的吸入阀、排出阀采用硬质合金密封副，可耐受含固相颗粒泥浆的长期冲蚀，泵头部位设计有可拆卸式阀箱结构，现场作业时无需拆解整体管路即可完成阀件、密封件的快速更换，大幅缩短非生产停机时长。

考虑到海上平台作业空间紧凑、盐雾腐蚀强的特殊工况，该泵的整体安装底座采用一体化焊接结构，底座预留的地脚螺栓孔位匹配平台标准钻井模块的安装接口，整体外形宽度控制在平台常规吊装通道的通行尺寸范围内，可直接通过平台吊机完成整体吊装就位，无需现场拆分组装；泵体外部的所有外露连接件均采用316不锈钢材质，动力端壳体外侧设计有防腐涂层与检修观察窗，日常巡检时可直接通过观察窗查看曲轴润滑油位与连杆运行状态，无需拆解壳体护罩。

在功能特性设计上，该泵的额定工作压力覆盖常规海上钻井的全井段作业需求，可根据不同井深、不同地层压力工况调整柱塞直径与电机运行频率，实现输出压力与排量的无级匹配，泵体配套的空气包结构可有效吸收三缸往复运动产生的压力脉动，将输出管路的压力波动控制在允许范围内，避免压力冲击损坏地面管汇与井下钻具；泵体侧方设计的吊装吊耳经过载荷校核，可满足整机与分体模块的吊装需求，底座下方预留的排污接口可直接接入平台的废浆收集系统，避免检修过程中泥浆泄漏污染平台甲板。

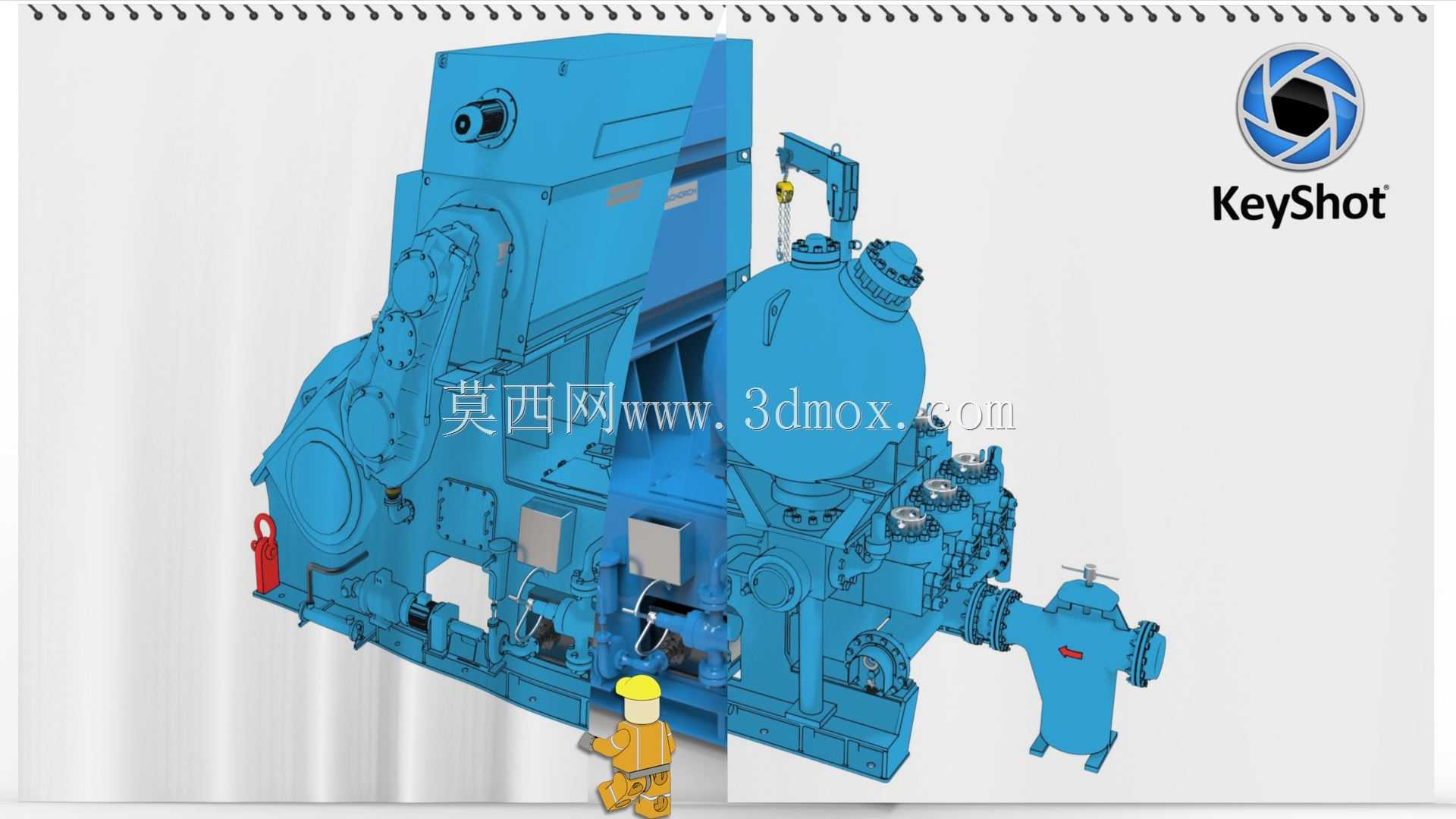

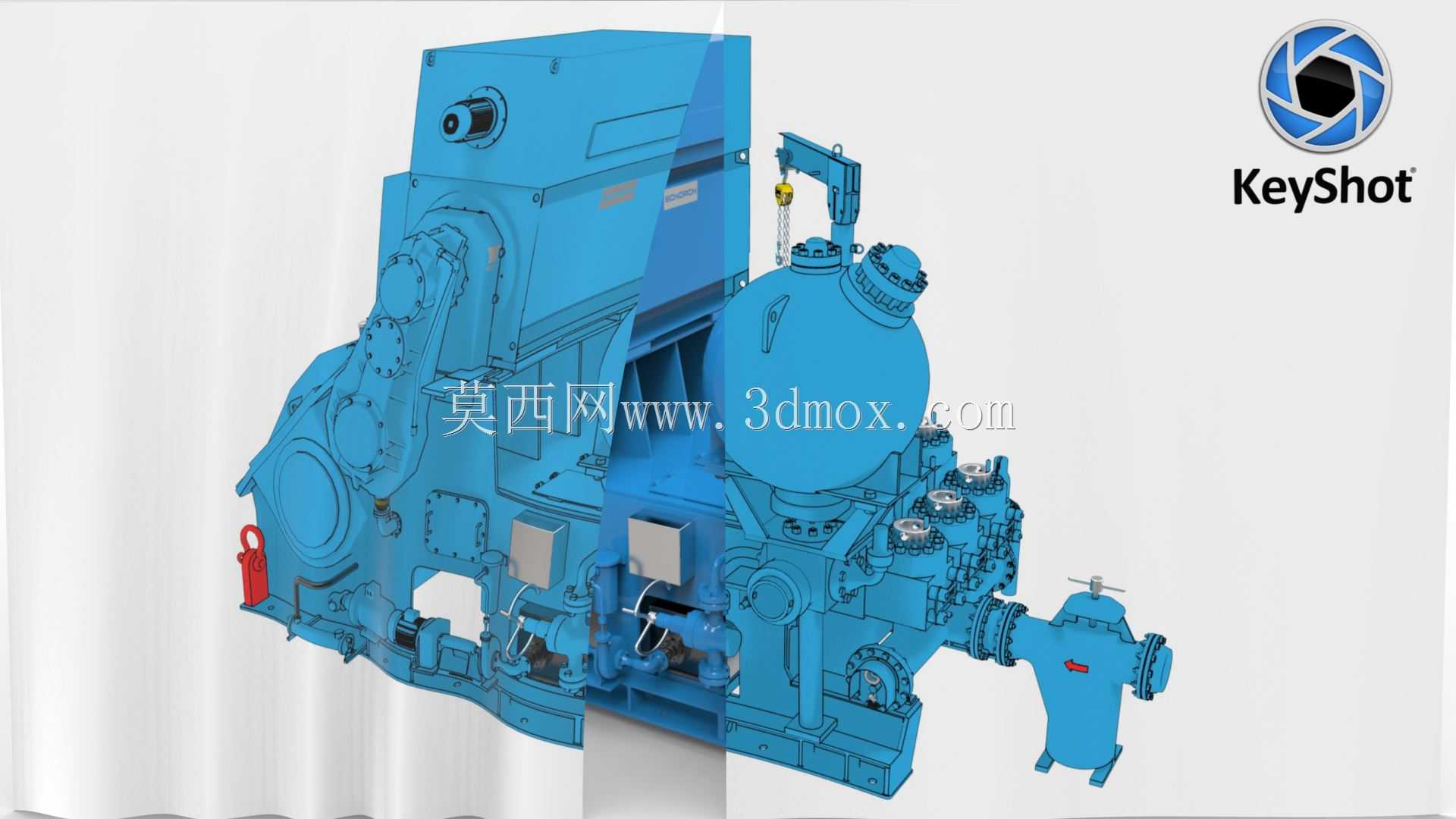

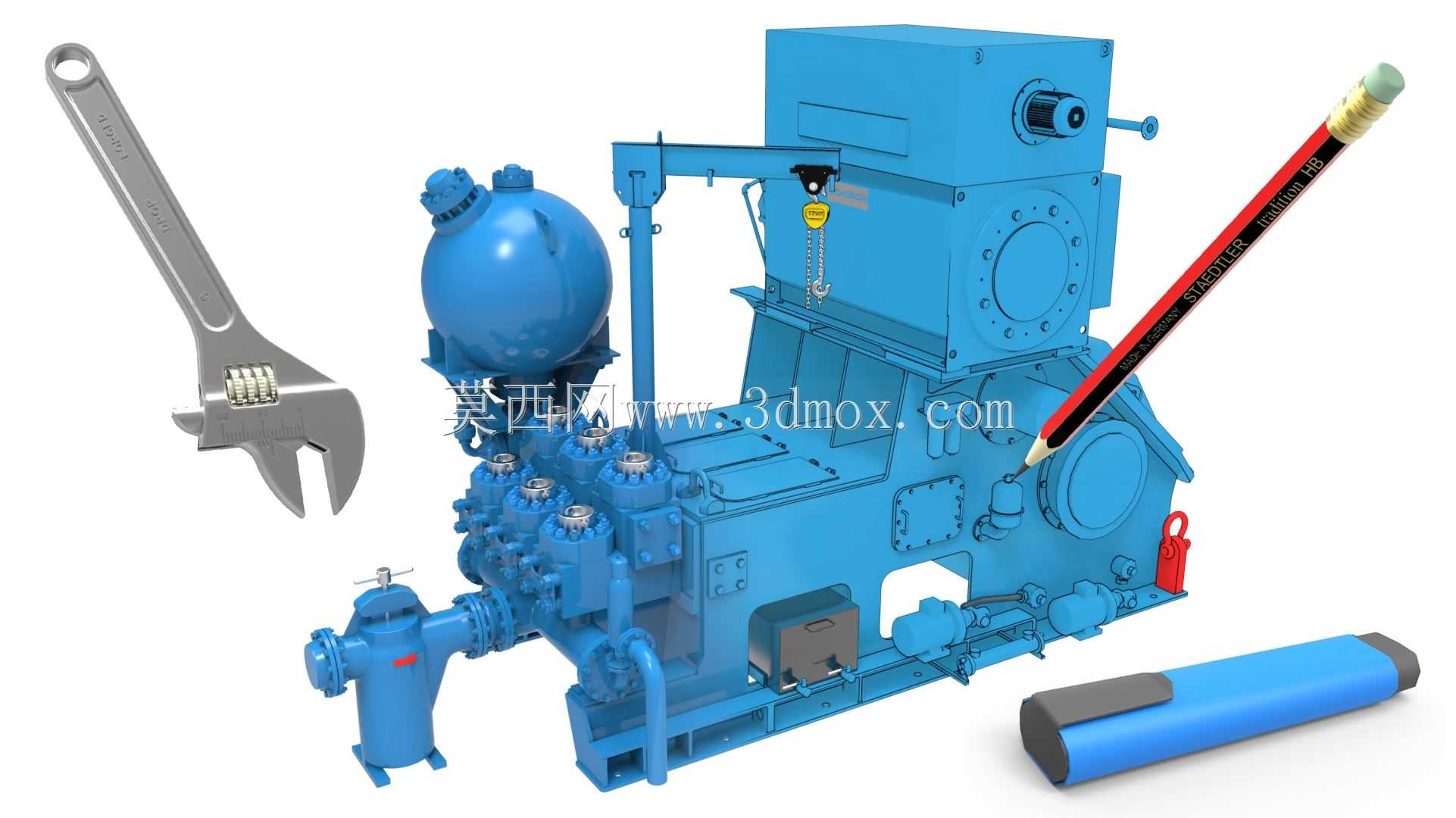

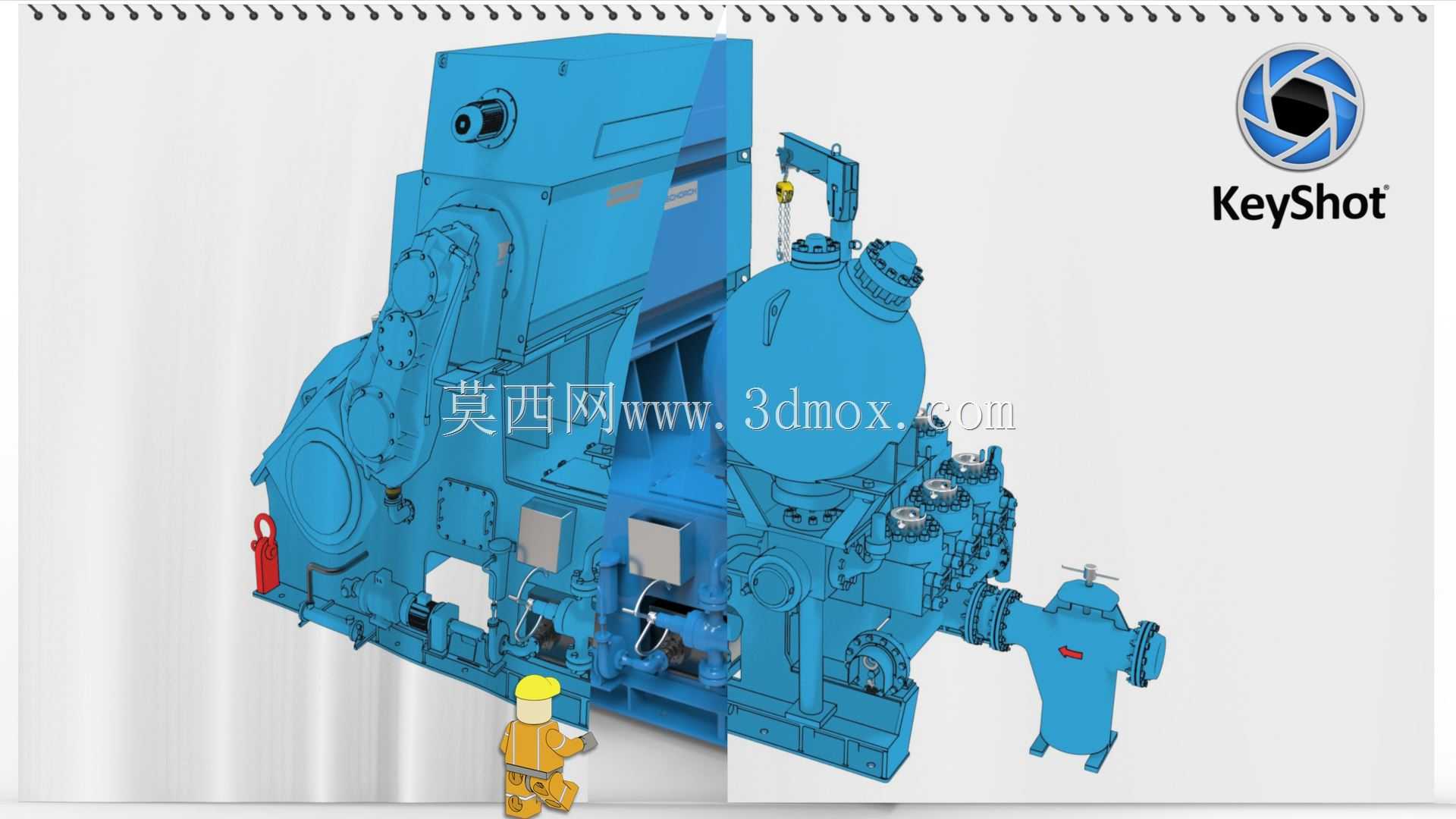

从三维建模的细节处理来看，该模型完整还原了泵体所有外部结构特征，包括动力端的散热筋结构、液力端的法兰接口位置、安全阀安装位、润滑管路的走向、吊点的具体位置，同时配套了等比例的现场作业人员参照模型，可直观呈现泵组在现场的实际尺寸占比，方便设计人员在进行钻井平台舱室布局规划时，准确预留泵组的安装空间、检修操作空间与管路连接空间，避免出现设备就位后与周边结构、管汇干涉的问题。建模过程中对泵体的安装基准面、接口坐标做了统一校准，所有外接法兰的螺栓孔位、法兰密封面尺寸均匹配行业通用标准，可直接导入钻井系统整体装配模型中完成管路干涉检查、维修路径模拟等仿真工作，无需额外调整模型坐标与尺寸比例。

实际现场应用中，该泵通常与泥浆罐、泥浆净化设备、高压管汇配套组成完整的钻井循环系统，除常规油气钻井作业外，也可适配于陆上深井钻探、地热井开发、煤层气开采等需要高压流体输送的作业场景，针对高含砂、高粘度的泥浆介质，液力端的密封结构采用组合式密封设计，可在高压往复运动中保持稳定的密封性能，减少密封件的更换频率；动力端的强制润滑系统可保证曲轴、轴承、十字头等运动部件在连续高负荷运行状态下的润滑效果，避免出现干磨烧损的故障。在进行设备选型配套时，设计人员可根据井场的供电条件、作业压力需求匹配对应的电机功率与柱塞规格，该泵的整体接口尺寸与行业主流同规格泥浆泵具备互换性，可直接替换现场老旧泵组，无需改造现有管汇与安装基础，大幅降低设备升级改造成本。
