带坡道放射顶框架式钢结构穹顶结构

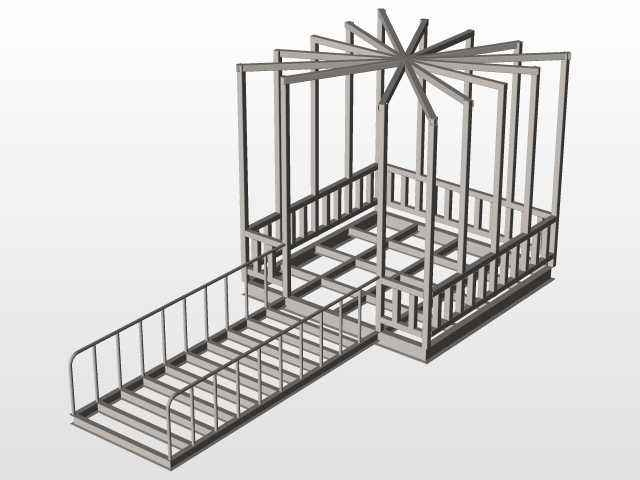

该结构多用于户外临时休憩点位、小型景观岗亭、园区临时值守点位的主体承重框架，也可作为户外小型设备防护棚的主体骨架使用，适配景区、园区、厂区户外零散点位的快速搭建需求。整体采用矩形管材作为主受力构件，底部为矩形落地承载框架，框架内部设置纵横交错的型材支撑梁，作为后续铺设底板、安装内部设施的承载基础，底部框架四周设置竖向支撑立柱，立柱沿底部框架周圈均匀排布，承担上部穹顶结构的全部竖向荷载。上部穹顶采用放射状型材排布设计，所有顶部型材汇聚于中心顶点节点，每根放射型材下端与对应位置的竖向立柱顶端可靠连接，形成稳定的坡形顶受力体系，可快速引导顶部雨水、积雪向四周滑落，避免顶部出现积水积载的情况。结构一侧延伸出配套的坡道结构，坡道与主体框架入口位置直接衔接，坡道两侧设置连续的防护栏杆，栏杆采用竖向栏条与顶部扶手型材组合的形式，坡道表面采用横向型材作为踏步支撑，既可以满足人员无障碍通行的需求，也可适配小型手推工具车的进出作业需求。主体框架周圈除入口位置外，均设置半高防护栏，栏条采用等间距竖向排布，既可以起到临边防护的作用，也不会遮挡内部视线，方便后续在框架外侧加装围护板材、遮阳面料等饰面材料。设计过程中优先考虑装配式搭建需求，所有构件连接节点均采用标准化接口设计，可在工厂完成预制后运输至现场快速拼接，无需现场进行大量焊接作业，降低现场施工的难度与周期。安装时需注意底部框架的水平度校准，需保证所有竖向立柱处于垂直状态，避免上部穹顶结构出现受力偏移；坡道与主体框架连接位置需做加固处理，保证坡道承载时不会出现连接节点变形；整体结构的安装边界需预留出不小于坡道延伸长度1.2倍的通行空间，穹顶顶部需预留出足够的竖向净空，避免周边高大乔木、架空管线对顶部结构造成干涉。所有型材的选型均经过受力核算，可满足常规户外风雪荷载的承载要求，构件表面可根据使用需求做镀锌、喷塑等防腐处理，适配不同户外环境的使用耐久要求。
