泥石流立管固定卡夹结构设计

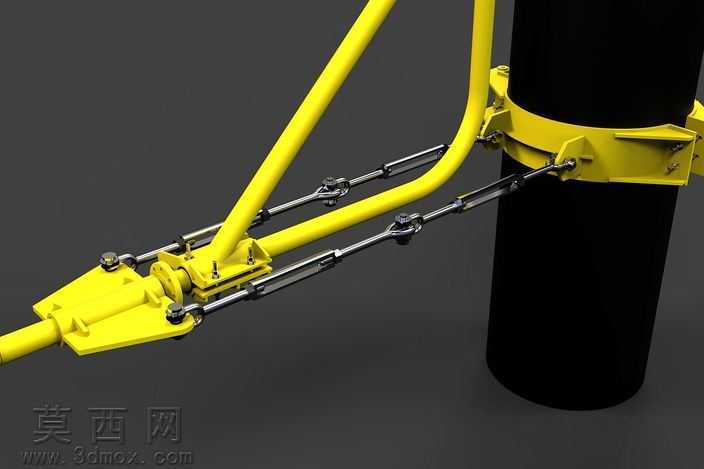

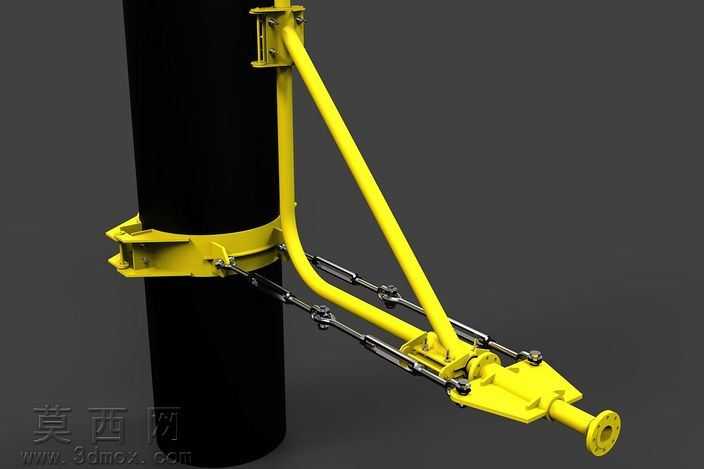

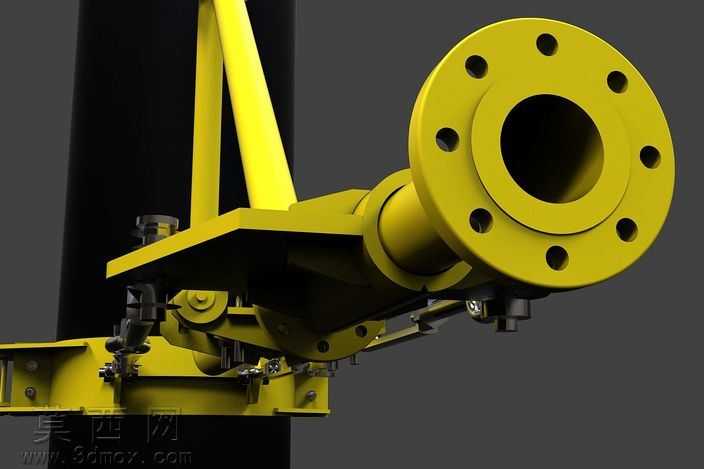

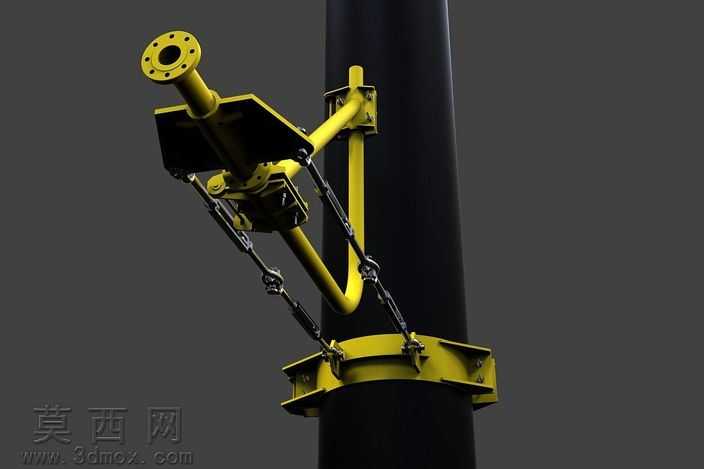

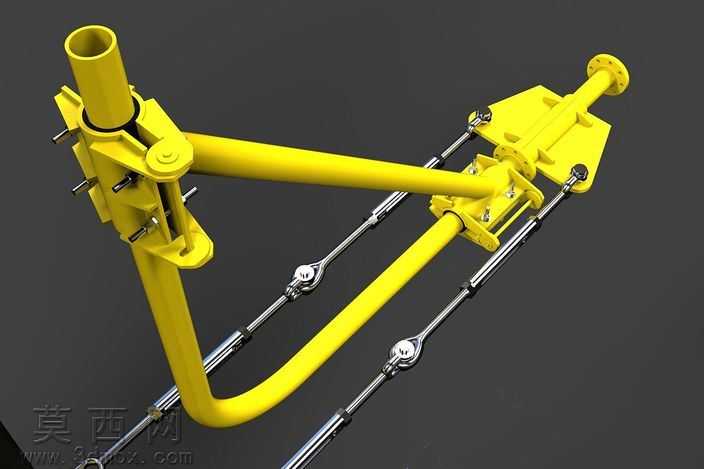

本作品为适配泥石流工况的立管固定卡夹三维模型，采用主流三维机械设计软件完成全参数化建模，所有结构尺寸经过工程合理性校验，可直接导出工程图纸用于生产加工参考。建模过程中优先采用自顶向下的设计思路，先完成整体装配约束关系搭建，再逐一拆分单个零件进行细节建模，确保各部件之间的装配间隙、配合公差符合机械设计标准，不存在干涉、错位等建模问题。渲染阶段采用哑光工业黄作为卡夹主体的材质表现，模拟实际工程中常用的防锈漆涂装效果，黑色立管采用哑光橡胶质感搭配细微的表面磨砂纹理，背景采用深灰色中性调突出主体结构，布光采用三点布光法，主光源从左上方45度投射，搭配右侧补光与底部轮廓光，清晰展现卡夹的结构层次与连接细节，金属拉杆部分添加轻微的金属反光与镀铬质感，还原金属构件的真实视觉表现。从结构设计来看，该卡夹采用环抱式抱箍结构与立管实现周向固定，抱箍内侧预留防滑齿结构，增大与立管外壁的摩擦力，避免受外力作用时出现滑移；斜向支撑臂采用三角形稳定结构，一端与抱箍主体刚性连接，另一端连接末端牵引固定座，搭配多根可调节长度的金属拉杆，实现支撑角度与张紧力度的灵活调整，适配不同管径、不同安装角度的立管固定需求。设计初衷是解决泥石流工况下立管受土壤推移、外力滑动的问题，通过多点固定与斜向支撑的结构组合，将立管承受的横向推力分散传导至固定端，有效限制立管在土壤中的位移，结构上兼顾安装便捷性与结构强度，抱箍采用分体式螺栓连接设计，无需从立管端部穿套即可完成现场安装，可调节拉杆采用螺纹调节结构，可根据现场实际安装环境调整支撑长度，适配复杂的野外施工场景，所有受力部位均做了圆角过渡处理，避免应力集中导致的结构失效，整体结构紧凑，受力路径清晰，完全满足恶劣工况下的立管固定使用需求。
