带W密封槽1.5英寸夹管OD插针结构

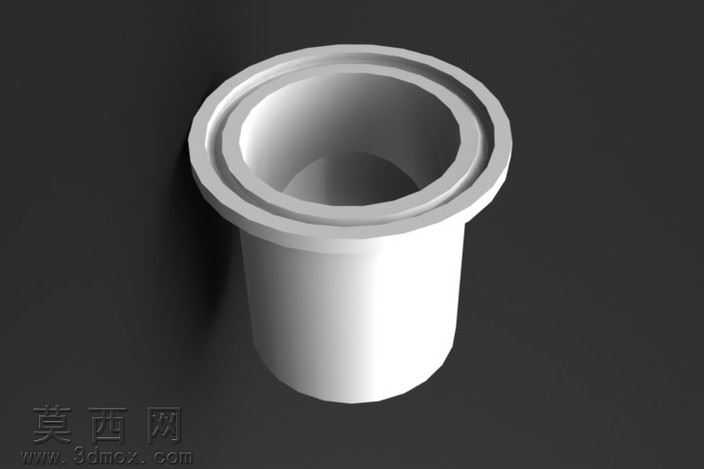

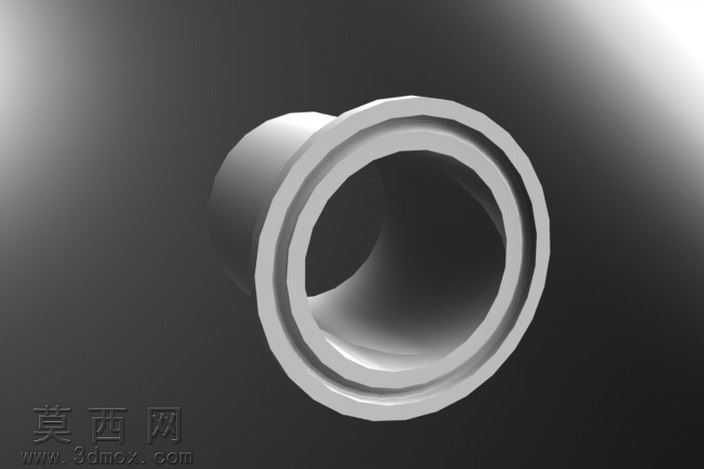

本作品为管路连接用插针式夹管构件，建模阶段采用SolidWorks完成全参数化三维构建，首先以旋转凸台命令生成构件的基础回转基体，精准控制1.5英寸的夹管外径尺寸，保证与对应规格管路的适配基础。建模过程中重点处理端部的W型密封槽结构，通过多段轮廓线的精准绘制与旋转切除操作，还原密封槽的多道凹凸轮廓，确保密封槽的槽深、槽宽、过渡圆角均符合密封配合的公差要求，避免出现应力集中的尖锐棱角。构件的法兰式连接端采用拉伸与倒角组合命令完成，对法兰端面与内孔的衔接处做平滑过渡处理，既保证装配时的贴合度，也减少流体经过时的阻力。渲染阶段采用哑光金属材质模拟构件的不锈钢加工质感，调整环境光与反射参数，清晰呈现W密封槽的多层轮廓细节与内孔的光滑曲面特征，通过灰度渐变背景突出构件的立体结构，直观展示各部位的尺寸比例关系。结构设计上，该构件兼顾夹持定位与密封功能，夹管部位的壁厚经过均匀化处理，保证夹持受力时的结构强度，W型密封槽可适配多道密封圈，实现多层密封防护，避免管路输送介质时出现渗漏问题，插针式的连接结构可快速与对应接头完成对接，提升管路装配的效率。设计过程中反复校验各回转面的同轴度，确保构件装配后不会出现偏心问题，密封槽的轮廓经过多次优化，保证密封圈安装后不会出现移位、挤出现象，整体结构无冗余设计，在满足连接密封功能的前提下尽可能压缩构件体积，适配紧凑的管路安装空间。
