影视道具级雷神战锤外观结构三维数模

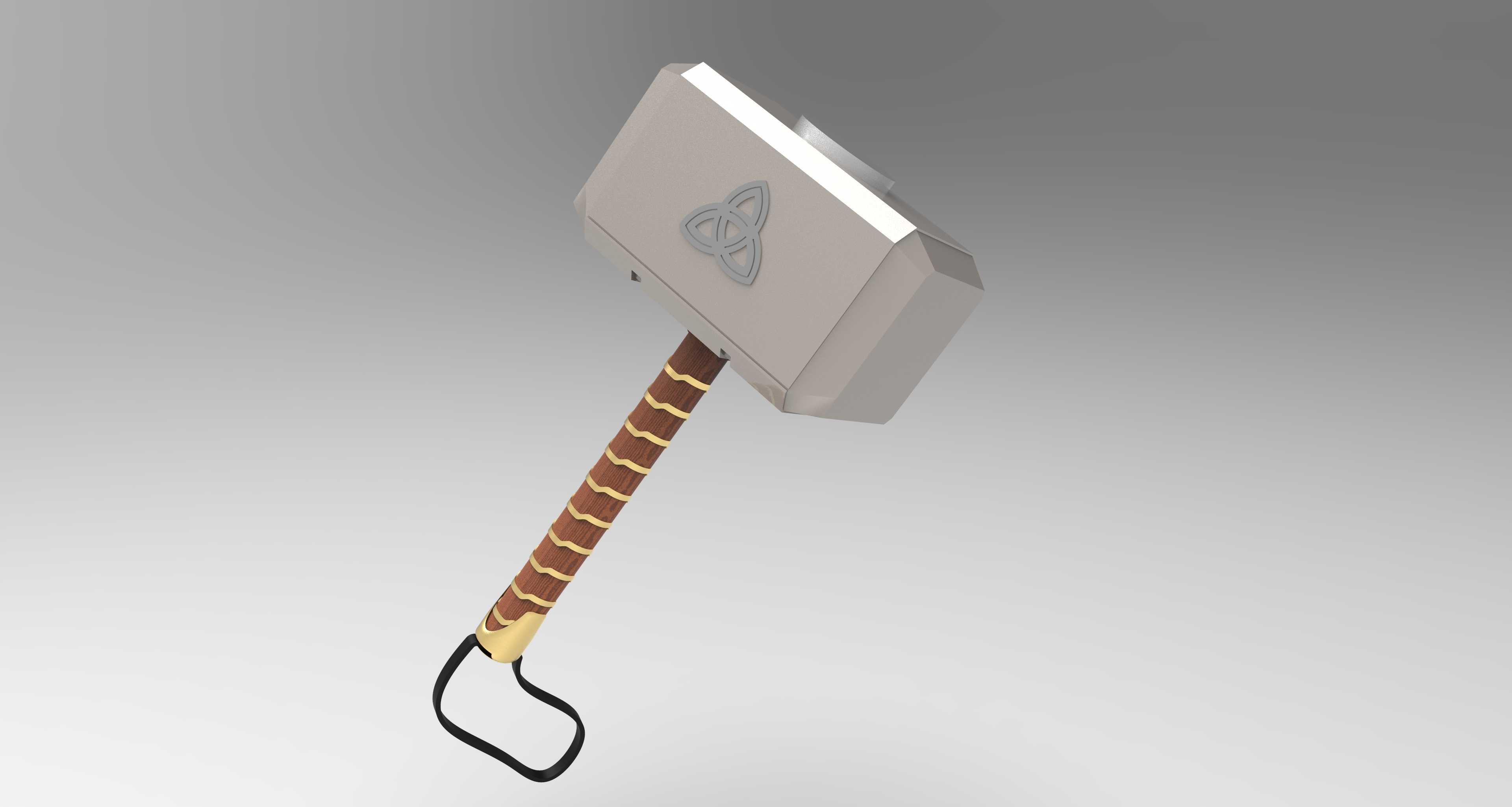

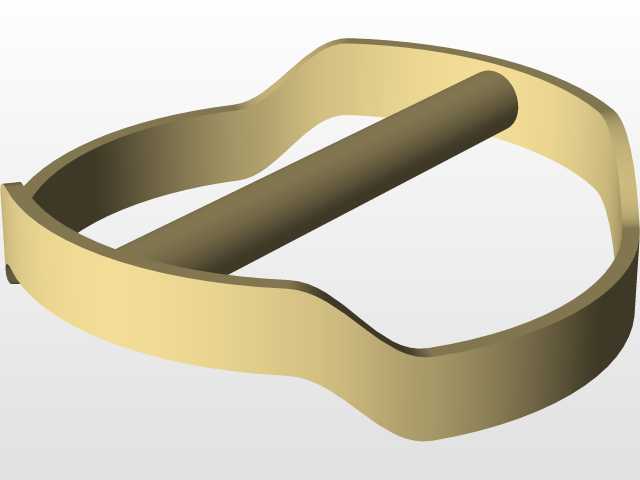

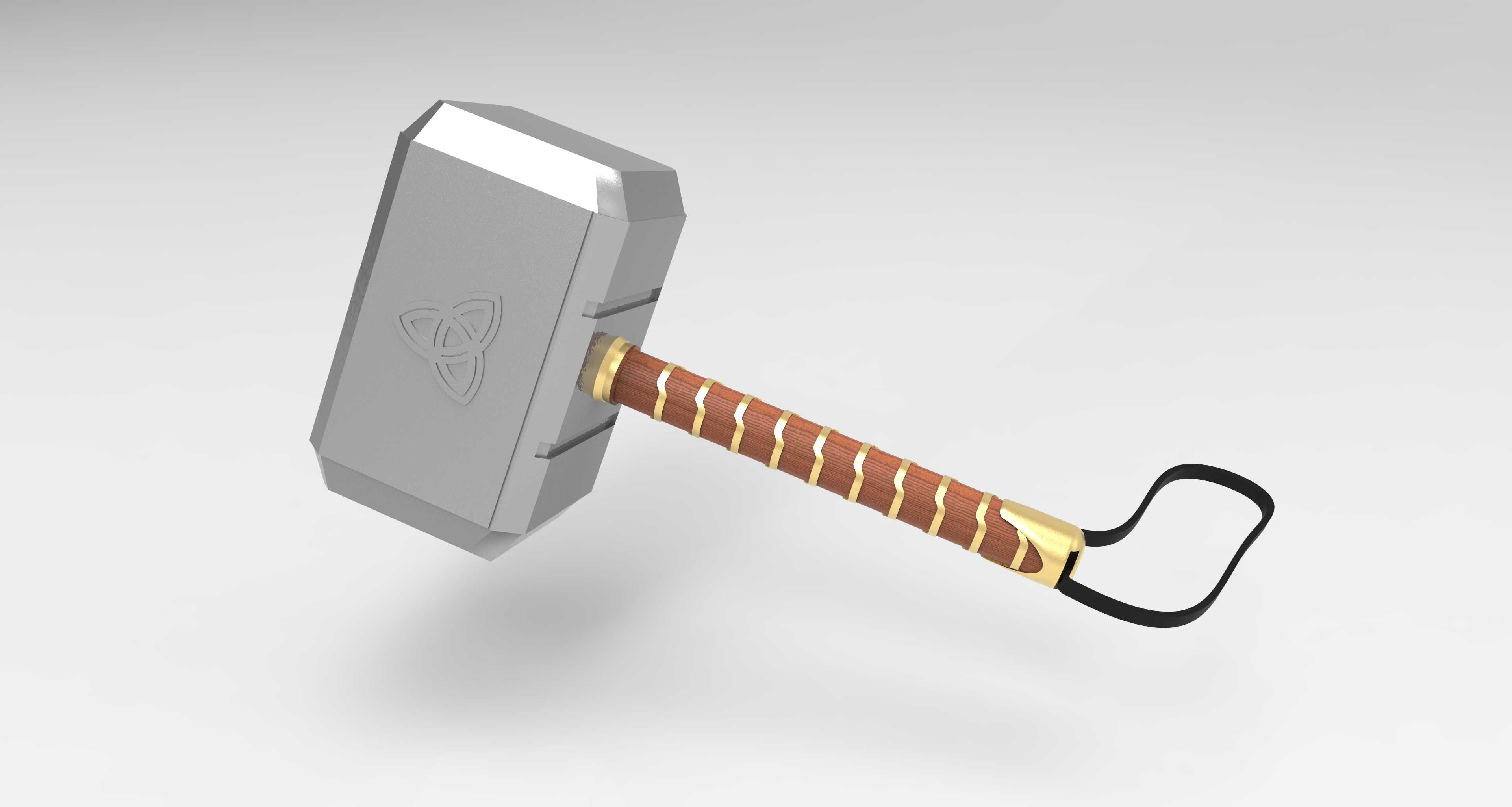

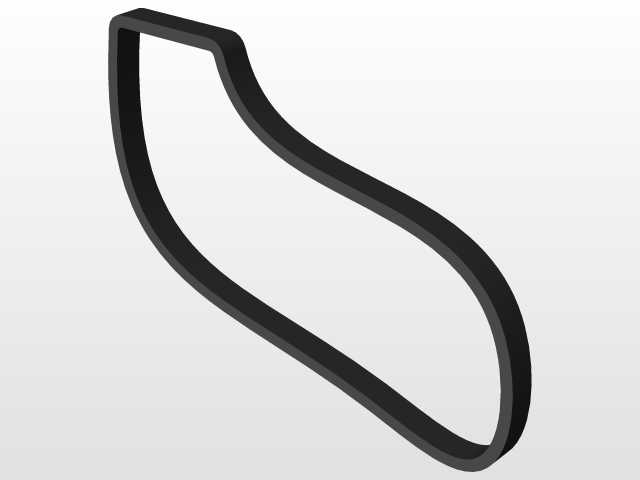

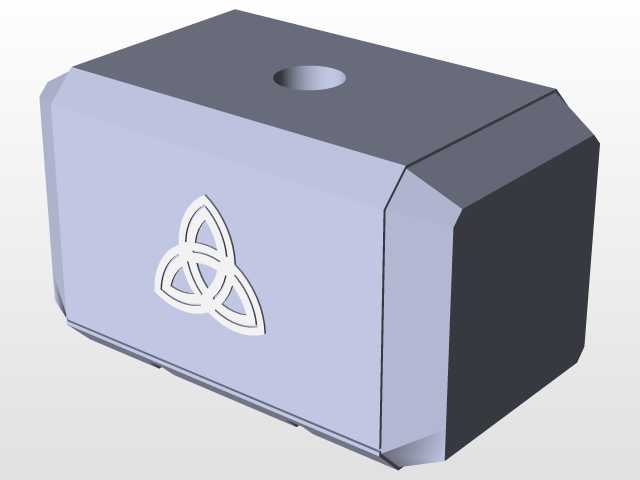

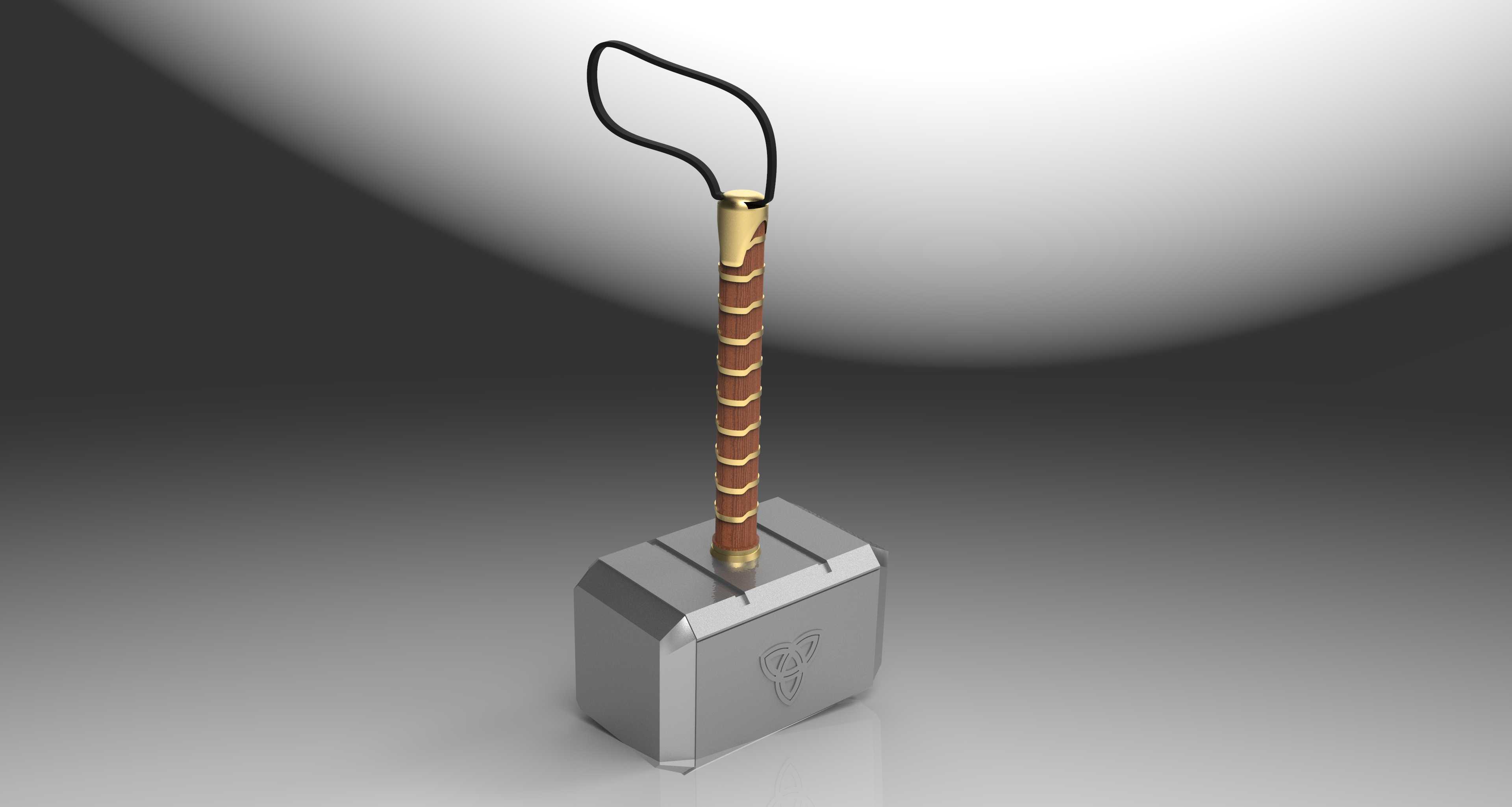

该款战锤的三维结构设计，最初定位是面向影视道具制作、潮玩手办开模以及cosplay装备定制场景，区别于工业级敲击锤的功能导向，整体结构在还原影视IP经典造型的基础上，兼顾了实体加工的工艺可行性。从结构拆分来看，整体分为锤头、握柄、挂环三个核心装配单元，锤头部分采用近似长方体的切角造型，边缘做了均匀的C角过渡，既避免了直角结构在3D打印或者注塑开模时的应力集中问题，也还原了原作中金属锻造件的厚重质感，锤头正面预留了浅浮雕标识的加工余量，不需要额外做拆件就能通过CNC精雕或者光敏树脂打印直接成型，不需要后期大量补土打磨。握柄部分采用分段式结构设计，内层为承力的圆柱芯轴，外层缠绕模拟皮革缠带的环形凸起结构，每一圈凸起的间距控制在8mm，既符合人手握持的指缝贴合弧度，长时间握持不会产生硌手的触感，也避免了细密纹理带来的脱模困难、打印层纹明显的问题，握柄与锤头的连接位置采用嵌入式过盈配合结构，配合端面的定位销孔，装配后不需要额外粘接就能承受日常展示、手持挥动的载荷，不会出现转头松动脱落的问题。握柄顶端的挂环采用弯制成型的扁钢造型，与握柄顶端的金属包套做了铰接式结构设计，挂环可以绕铰接轴30度范围转动，既可以满足悬挂展示的需求，也避免了刚性连接在受外力时出现断裂的问题。从安装边界来看，整体装配完成后总高度控制在420mm左右，锤头的长宽尺寸为120mm*80mm，整体重心落在锤头与握柄连接位置向上15mm处，手持时的配重感更贴近真实金属锤的握持手感，不会出现头重脚轻或者过轻的飘感。在实际应用场景中，该数模可以直接用于FDM3D打印制作1:1展示道具，也可以按比例缩放至1/6、1/12比例适配兵人、手办的配件制作，针对金属铸造的需求，数模已经预留了1.5%的收缩率余量，不需要二次调整尺寸就能直接用于失蜡铸造的模具制作，握柄部分的纹理深度控制在1.2mm，不管是做皮革包覆的真实道具，还是做一体化注塑的玩具产品，都不需要额外调整纹理参数，能直接对接后续的加工工序。
