带调节齿圈的圆柱螺旋弹簧减震结构

项目分类:通用机械零部件 发布时间:2022-01-21 ID:512050
  • 带调节齿圈的圆柱螺旋弹簧减震结构
  • 带调节齿圈的圆柱螺旋弹簧减震结构
  • 带调节齿圈的圆柱螺旋弹簧减震结构
  • 带调节齿圈的圆柱螺旋弹簧减震结构
  • 带调节齿圈的圆柱螺旋弹簧减震结构
  • 带调节齿圈的圆柱螺旋弹簧减震结构
  • 带调节齿圈的圆柱螺旋弹簧减震结构

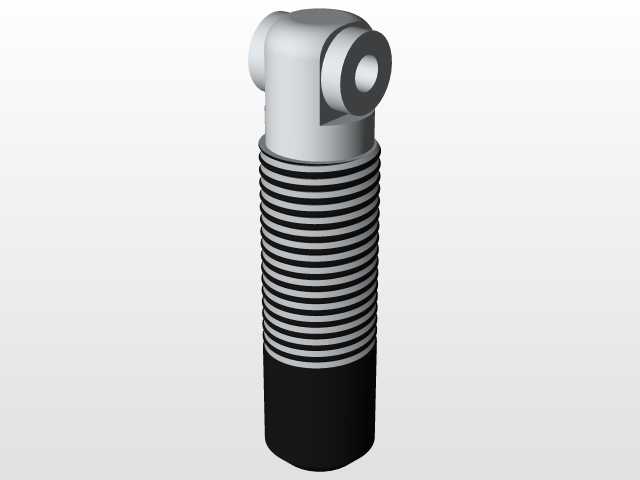

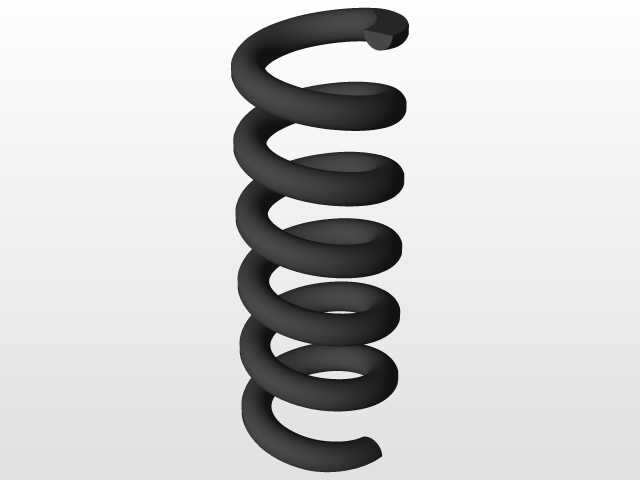

  这类带预压调节齿圈的圆柱螺旋弹簧减震结构,广泛应用在小型非道路机动车辆后悬挂、工业自动化线体浮动工位、小型工程机械操作舱隔振、户外便携设备抗冲击安装座等场景中,核心作用是在承载轴向载荷的同时,吸收外部传导的冲击动能,衰减往复振动的传递幅度,避免刚性连接结构在交变载荷下出现疲劳开裂,也能降低振动传导带来的连接件松动、精密部件精度失效问题。从结构功能来看,上下两端的金属吊耳为铰接安装接口,内孔匹配通用销轴尺寸,安装时可适配小角度的摆角偏移,避免弹簧在工作过程中承受附加的侧向弯矩,防止弹簧圈出现偏磨、早期断裂问题。中部的红色圆柱螺旋压缩弹簧为核心弹性承载部件,刚度匹配常规中小载荷工况,弹簧圈的节距、中径参数经过匹配计算,

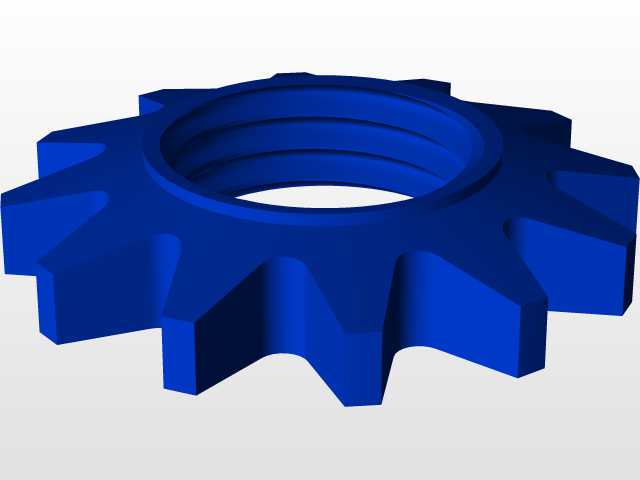

  在额定压缩行程内不会出现并圈碰磨,同时预留足够的缓冲余量,应对突发的大冲击载荷。弹簧上端的蓝色齿圈为预紧力调节结构,齿形结构可与配套的锁止卡爪配合,旋转齿圈即可调整弹簧的初始预压缩量,适配不同的承载重量与减震硬度需求,不需要整体更换减震部件即可完成工况适配调整,在多批次同规格设备的调试环节中,可大幅减少配件储备种类,提升现场调试效率。设计过程中,首先根据目标承载工况的最大静载荷、冲击动载系数确定弹簧的线径、中径、有效圈数参数,校核弹簧的剪切应力、极限压缩行程,确保在最大压缩量下弹簧的应力处于材料许用应力范围内,同时避免并圈导致的刚性冲击。上下端的连接头采用一体化机加工结构,与弹簧端部的贴合面做了平面度处理,

  保证弹簧受压时端面受力均匀,不会出现局部应力集中。调节齿圈的齿形采用大模数渐开线齿,齿部强度足够承受调节时的扭矩,同时齿槽深度足够,锁止后不会因为振动出现自行回转、预紧力偏移的问题。安装边界方面,该减震结构整体为同轴圆柱布局,最大外径由弹簧外径与调节齿圈的外径决定,安装时需要预留足够的径向空间,避免齿圈、弹簧外圈与周边结构发生运动干涉;上下吊耳的铰接孔中心距为自由状态下的安装基准尺寸,设计安装位时需要根据预设的初始预压量,调整上下安装点的间距,保证初始状态下弹簧有合适的预压缩量,避免设备运行中出现弹簧松动、吊耳脱开的问题。铰接销轴的直径与吊耳内孔采用间隙配合,配合面需要加注润滑脂,减少铰接处的转动磨损,

  同时销轴端部需要设置开口销或者轴端挡圈,防止工作过程中销轴脱出。在实际选型应用中,需要根据实际工况的振动频率、最大冲击载荷匹配对应刚度的弹簧,若应用在有腐蚀性的户外场景,弹簧表面需要做喷塑或者电泳处理,金属接头部分做镀锌钝化,提升结构的耐锈蚀能力,延长部件的使用寿命。这类减震结构相比板簧类减震部件,轴向尺寸更紧凑,安装方式更灵活,预紧力调节便捷,在中小载荷的隔振缓冲场景中有着很高的应用性价比,建模过程中需要重点还原弹簧的螺旋升角、调节齿圈的齿形轮廓、吊耳的铰接孔位置,确保装配关系与实际结构一致,可直接用于后续的装配干涉检查、工况运动仿真环节。
