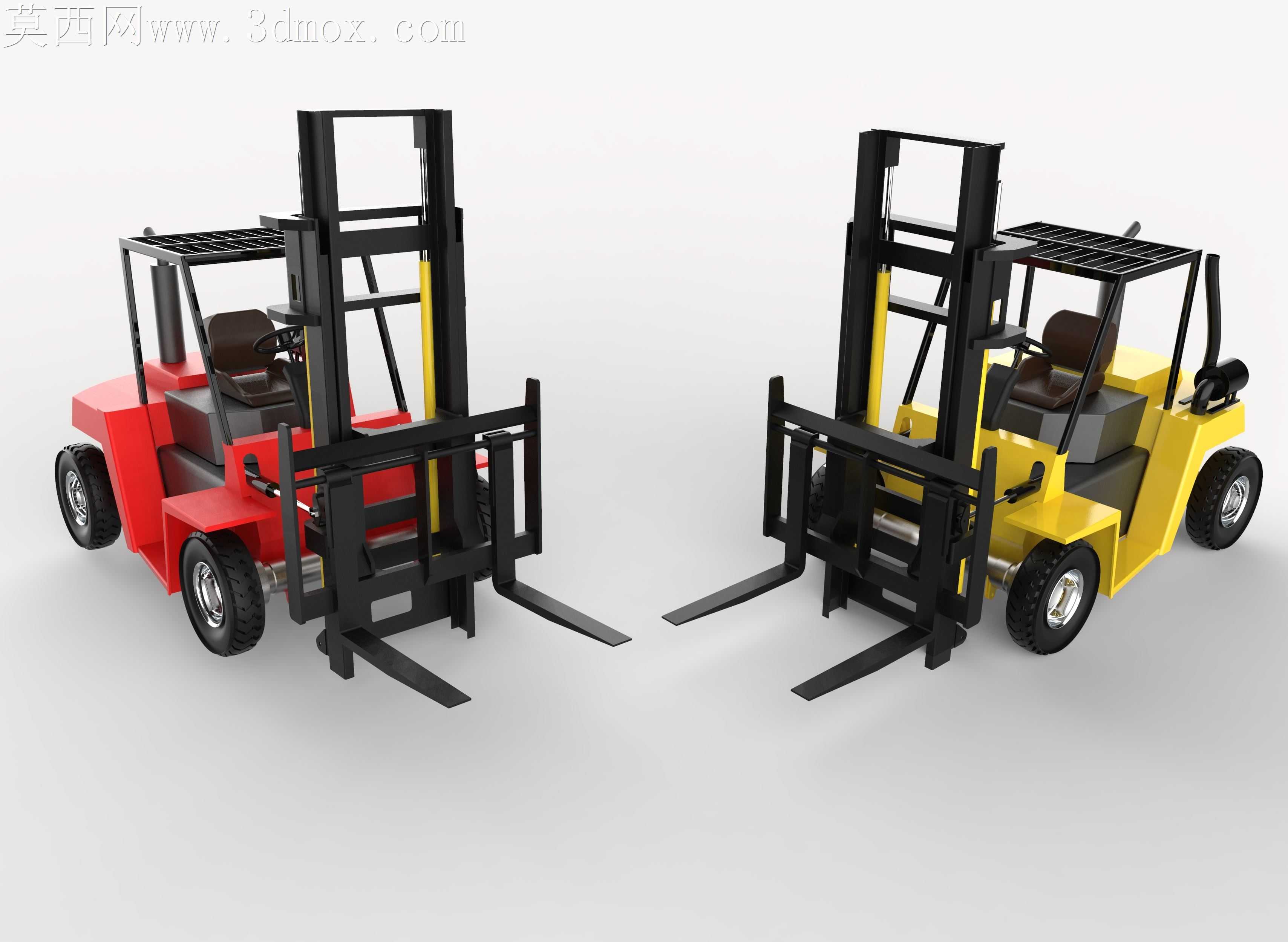

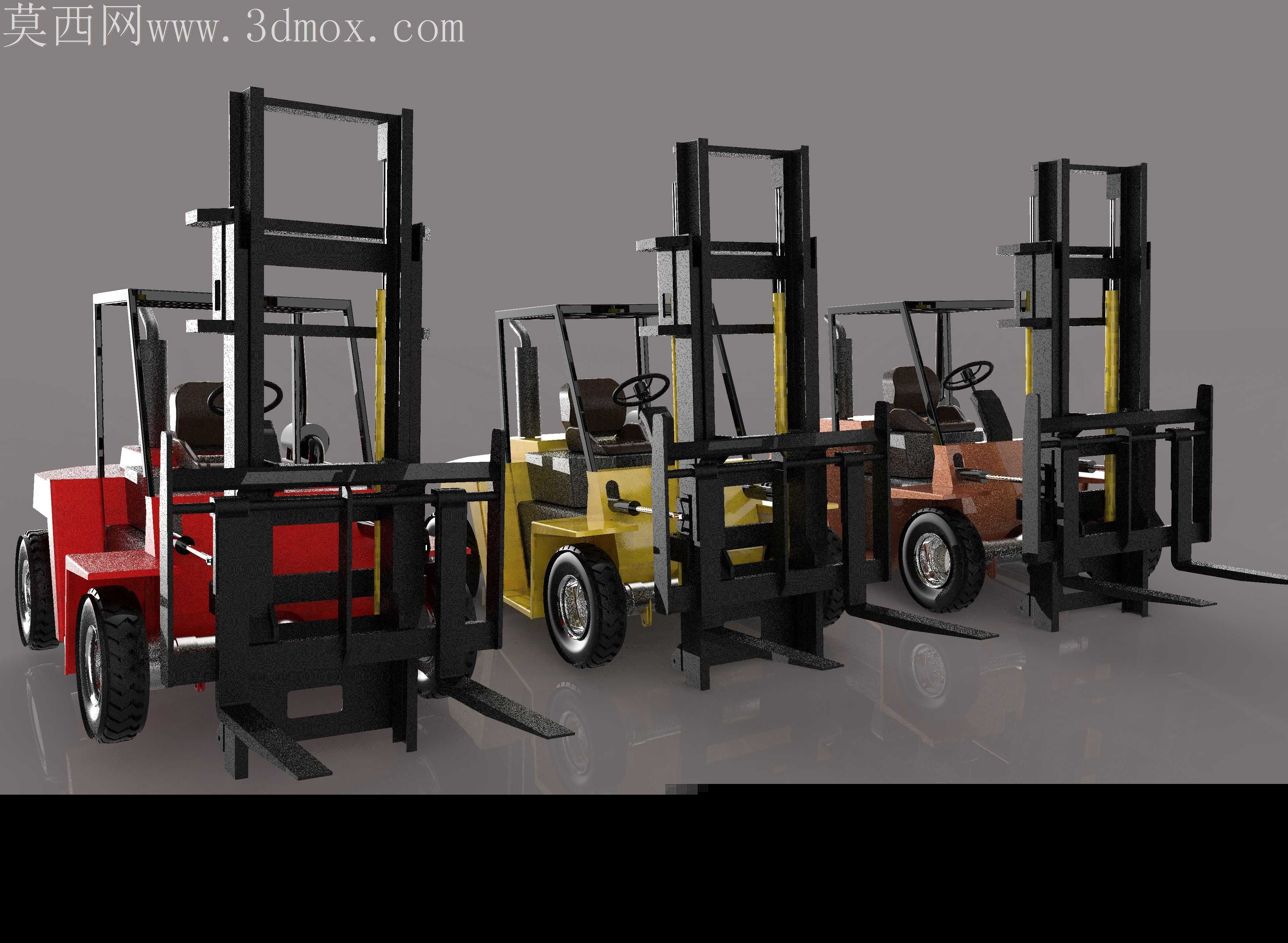

内燃平衡重式仓储搬运叉车结构设计

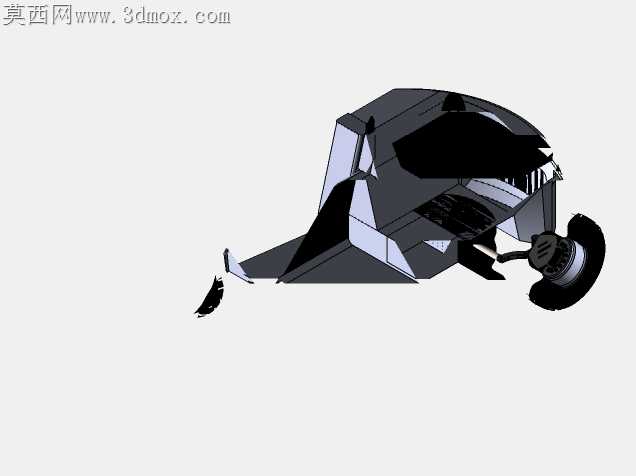

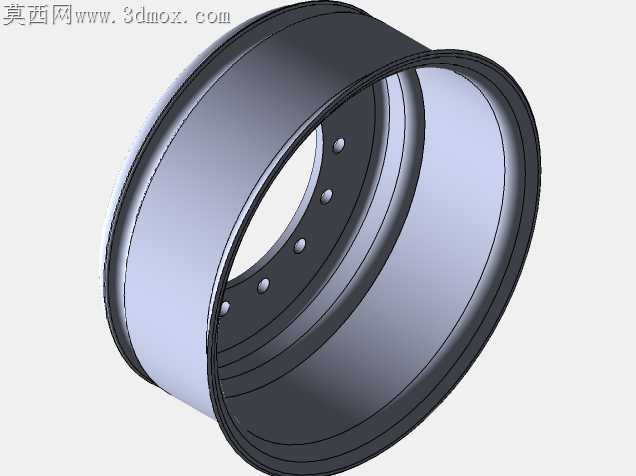

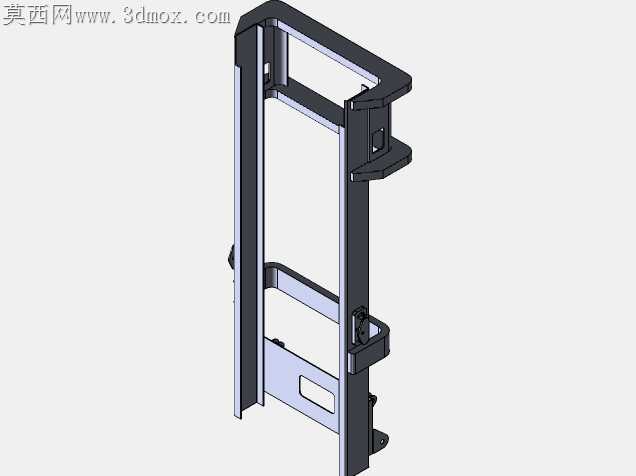

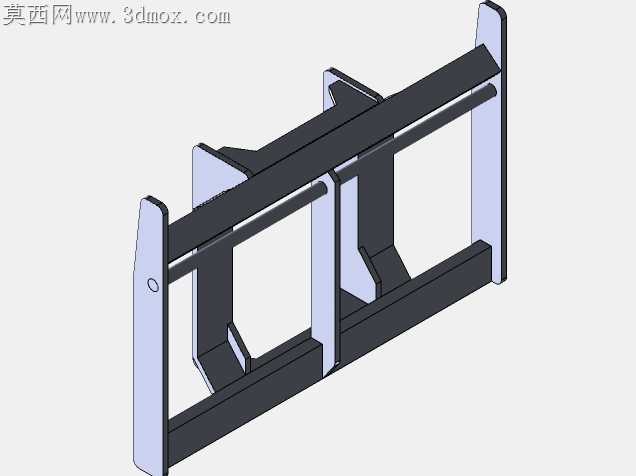

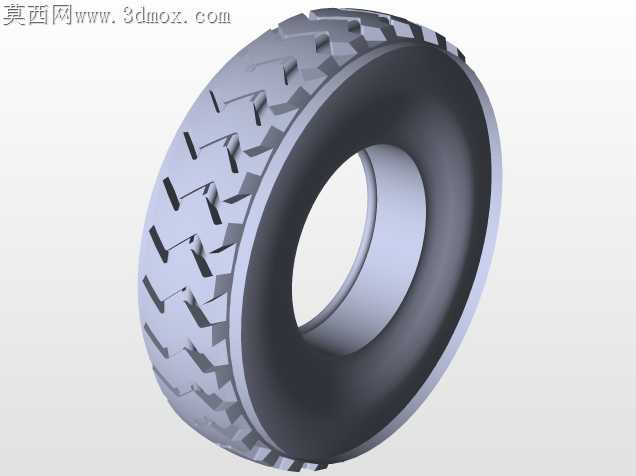

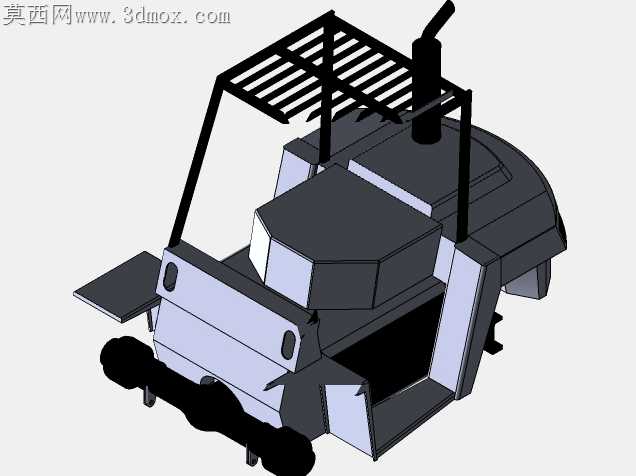

厂内仓储作业里，传统叉车常出现门架前倾时载荷重心偏移、后轮转向侧倾余量不足的隐患，这款叉车的结构设计从加工适配视角出发，每一处细节都对应着实际生产加工的落地可行性与现场工况的容错空间。车架主体采用分段式焊接结构，没有追求一体化铸造成型的外观整体性，反而将动力舱、驾驶舱、门架连接座拆分为独立加工单元，每个单元的焊接坡口都预留了3mm的机加工余量，避免焊接变形后无法对齐装配孔位——毕竟实际车间加工时，厚钢板焊接的热变形量很难完全靠工装夹具抵消，预留余量后只需在焊接完成后对连接面做一次精铣，就能保证门架安装面的平面度公差控制在0.1mm以内，比强行追求一体化结构的加工成本降低近四成，也更适配中小机械加工厂的常规加工设备能力。转向桥部分没有采用复杂的多连杆独立结构，而是选用了成熟的转向节销式设计，转向节与桥壳的配合面特意做了1:20的锥度配合，这种配合方式在加工时只需要保证锥面的接触面积达到75%以上，就能满足承载要求，不需要过高的尺寸精度，装配时靠锥面的自锁特性就能避免横向窜动，后期维护更换衬套时也不需要专用拉马，现场维修人员用常规工具就能完成拆装，适配厂内作业设备维护条件有限的实际情况。货叉架的滚轮安装座做了偏心可调设计，加工时不需要严格控制滚轮轴孔的中心距公差，装配时通过旋转偏心轴套就能调整滚轮与门架槽钢的间隙，既降低了加工时的精度要求，也能在后期滚轮磨损后快速调整间隙，避免货叉升降时出现卡滞、晃动的问题。门架的槽钢选用标准热轧型材，没有额外定制异型截面，减少了型材采购成本与加工难度，槽钢内侧的滑动面预留了耐磨板安装槽，耐磨板采用沉头螺钉固定，磨损后可以快速更换，不需要整体更换门架槽钢，大幅降低了全生命周期的使用成本。驾驶舱的座椅安装位置特意后移了80mm，对应平衡重块的重心后移调整，让额定载荷下的整车重心始终落在前后轮支撑面的安全范围内，不需要额外增加平衡重的重量，既控制了整车自重，也减少了满载转向时的侧倾风险。护顶架采用矩形管拼接结构，管材的切口全部采用45度斜接，焊接时不需要做复杂的相贯线切割，普通锯床就能完成下料，焊接后的焊缝打磨量也更小，同时护顶架的安装孔位与车架采用长圆孔连接，能抵消一部分焊接带来的位置误差，装配时不需要反复锉修孔位。动力舱的散热格栅采用等距冲孔设计，冲孔模具是常规的圆孔模，不需要定制特殊形状的冲压模，加工时一次冲压就能完成，通风效率也能满足内燃发动机的散热需求，没有为了外观做花哨的异型格栅而增加不必要的加工成本。轮胎选用标准实心工业轮胎，轮辋的安装尺寸完全适配通用叉车轮胎规格，后期更换不需要找原厂定制配件，市场上常规渠道就能采购到同规格配件，适配不同地区的配件供应能力。整车所有的液压管路都预留了足够的弯曲半径，管卡安装位置避开了焊接棱边，加工时不需要对管路做复杂的定型弯曲，装配时靠管卡的固定位置就能梳理好管路走向，避免管路与结构件摩擦破损，也减少了管路加工的定制成本。
