中柱螺旋式环形踏步楼梯结构设计

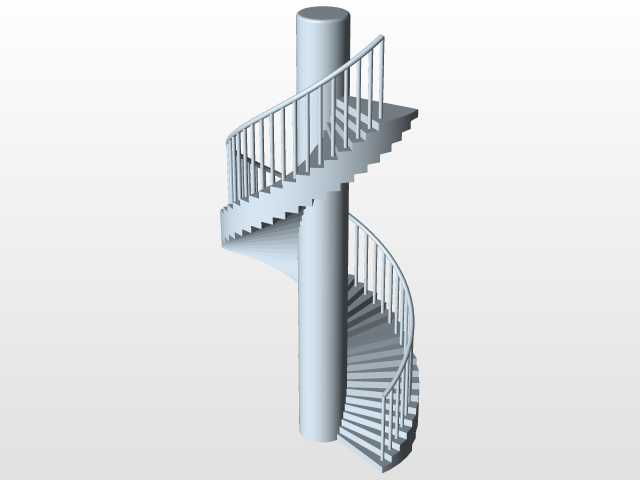

该螺旋楼梯以中心承重柱作为核心受力载体，所有踏步板均沿中心柱圆周方向螺旋排布，整体占用平面投影面积远小于常规双跑直梯，在狭小竖向交通空间内可实现多层空间的连通需求，常见于loft小户型、小型商业夹层、工业设备操作平台、景观塔内部竖向通行场景。从受力逻辑来看，中心柱承担全部竖向荷载与水平侧向力，踏步板内侧与中心柱采用刚性连接，外侧通过连续弧形护栏形成整体受力环带，可有效分散踏步端部的形变应力，避免长期承重后踏步外侧出现下挠变形。设计过程中首先确定竖向通行的总层高，根据人体工程学踏步高度要求拆分总踏步数，再结合预留安装平面的直径边界，确定每一级踏步的旋转角度、悬挑长度与踏步宽度，踏步外侧有效通行宽度需满足单人正常通行的尺寸要求，同时控制整体旋转升角，避免通行时出现坡度太陡的磕碰风险。护栏部分采用沿螺旋轨迹连续弯曲的扶手，搭配等间距排布的竖向栏杆，栏杆底部与踏步板外侧预留安装位固定，扶手高度符合常规临边防护的尺寸要求，既起到临边安全防护的作用，也能辅助通行者借力保持平衡。安装时需先将中心柱底部与地面预埋结构刚性固定，顶部根据上层楼板的预留点位做限位固定，避免整体结构出现水平方向的晃动，每一级踏步安装时需校准水平度与旋转角度，保证相邻踏步的高度差控制在合理误差范围内，避免通行时出现绊脚风险。这类结构相比直跑楼梯无需设置中间休息平台，空间利用率更高，整体构件可拆分预制后现场装配，适合在空间受限的场景下替代常规楼梯实现竖向通行功能，结构形式简洁，受力路径清晰，建模过程中可通过螺旋线参数驱动实现踏步与护栏的快速阵列排布，调整层高、直径参数即可快速适配不同安装场景的尺寸需求。
