两层被动式住宅剖面构造展示模型

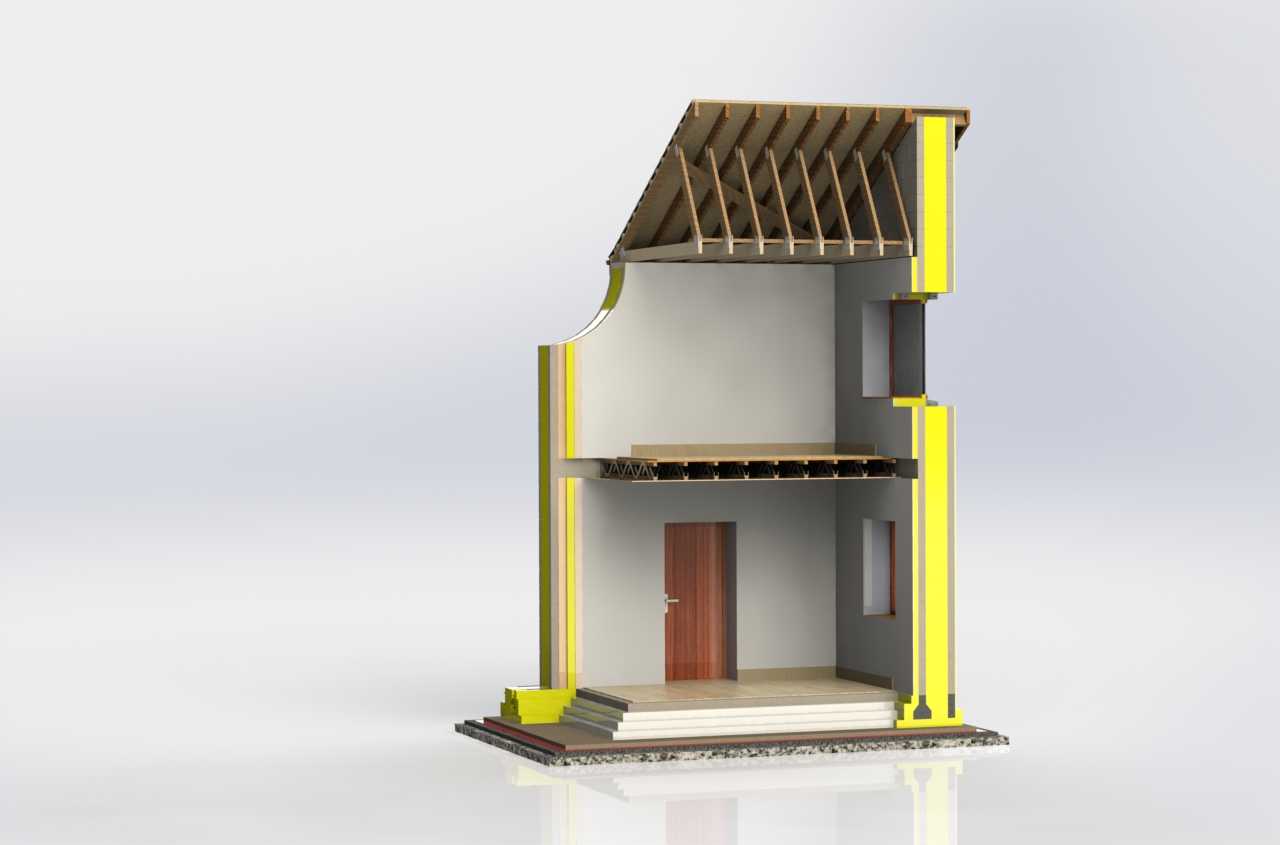

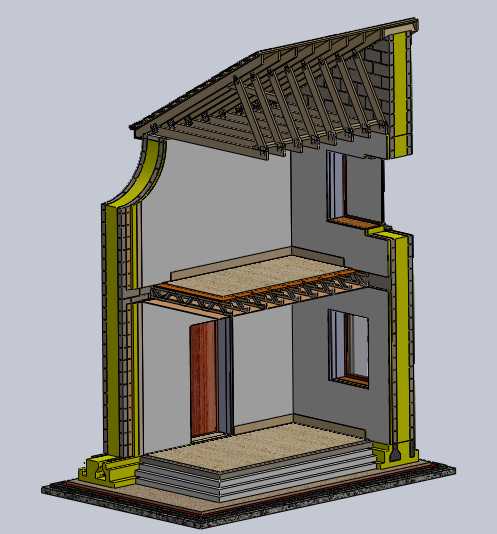

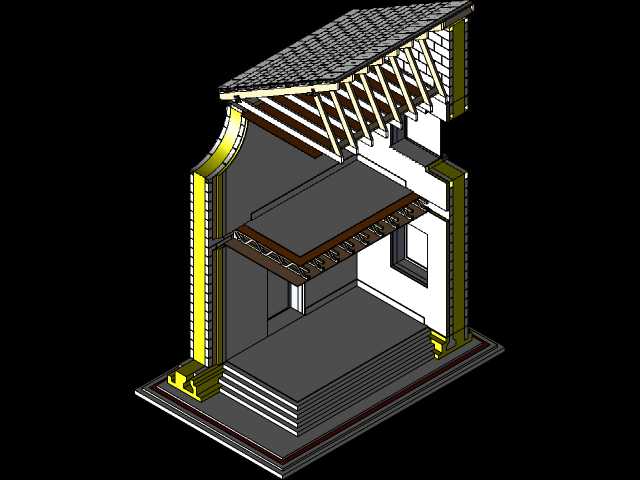

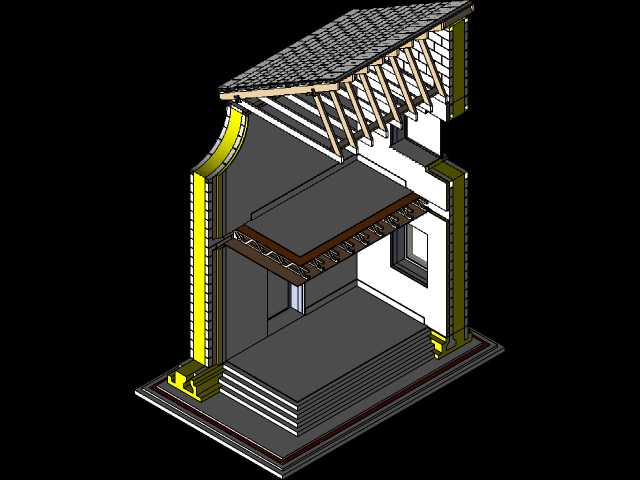

做被动房设计的同行大多有体会，给甲方、施工班组做技术交底时，纯二维图纸很难讲清从基础到屋面的连续保温构造逻辑，尤其是边角、门窗洞口、楼板衔接处的热桥处理细节，光靠剖面大样图，非专业人员很难建立空间认知，这个剖面模型刚好能解决这类现场沟通的痛点。模型做了竖向剖切处理，完整保留了半幅建筑的所有构造层级，从最底部的基础垫层开始，往上依次呈现地面保温层、防潮层、首层地面结构层，再到首层墙体的内外构造——外侧连续包裹的黄色保温层是被动房的核心构造，建模时特意做了分层显示，能清晰看到保温层在勒脚位置的收边处理，避免出现保温断点形成热桥。首层入户门的位置，模型还原了门框与墙体之间的保温填充构造，以及门底的密封衔接节点，这部分是被动房气密性控制的关键点位，很多项目后期漏风问题都出在这类衔接位置。二层楼板的构造也做了分层展示，能看到结构楼板、保温层、地面面层的厚度比例，以及楼板与外墙交接处的保温延伸处理，避免楼板成为传热的冷热桥通道。屋面部分还原了坡屋顶的椽条结构、望板、保温层、防水层的排布逻辑，能清晰看到屋面保温层与外墙保温层的连续衔接，没有出现构造断开的情况。模型在墙体上预留的窗洞位置，也做了窗台保温、窗侧保温包裹的细节展示，对应被动房外窗安装的外挂式安装节点逻辑，能直观看到窗户与结构墙体之间的保温填充范围。从安装边界来看，模型整体比例协调，剖切边缘做了平直处理，可直接用于展会展示、技术交底的演示场景，也能作为建筑专业学生学习被动房构造的直观教具，帮助理解连续保温、无热桥、高气密性这些被动房核心设计原则在实际建筑中的落地方式。建模时各构造层的厚度比例参考了常规被动房项目的实际参数，没有出现构造层厚度失真的问题，各构件的装配逻辑符合现场施工的先后顺序，能帮刚接触被动房设计的人员快速理清构造衔接的先后关系，避免在图纸设计阶段出现构造逻辑冲突，减少后期施工时的变更返工。
