三脚架式镲片支撑支架结构设计

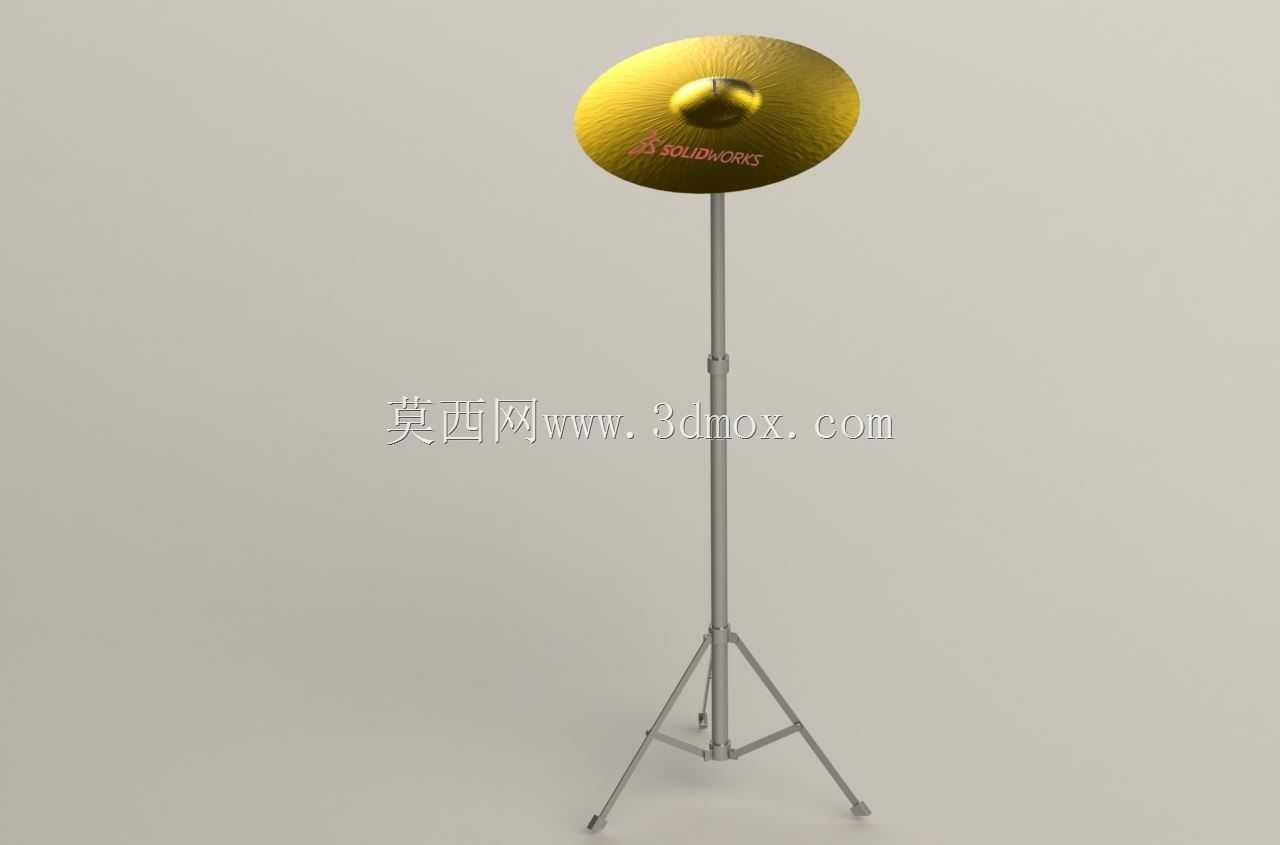

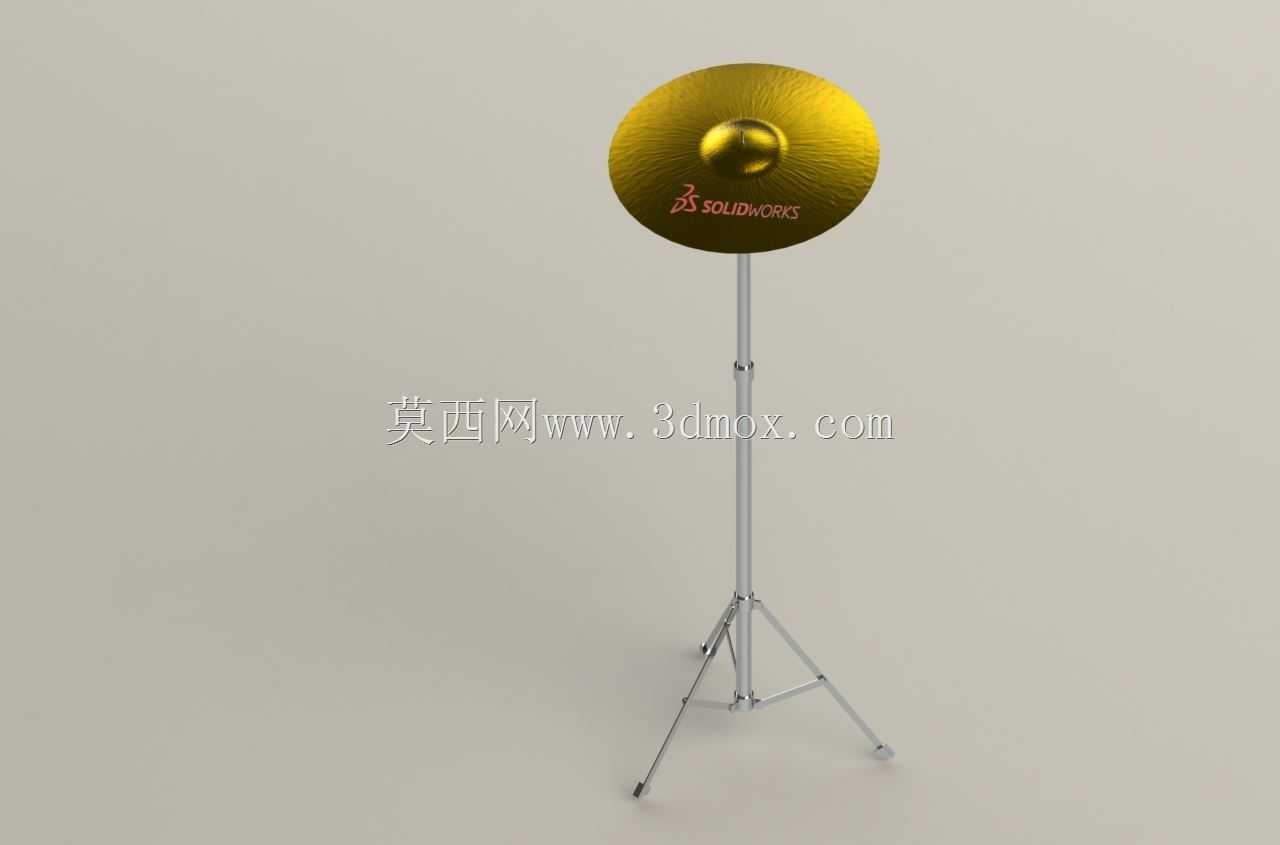

　　这款镲架采用经典三脚架落地式结构，核心功能是为打击乐演奏中的镲片提供稳定的高度可调支撑，广泛应用于电声乐队现场演出、专业录音室拾音、校园乐团排练、商业演出伴奏等场景，是架子鼓组合配置中不可或缺的配套支撑部件。从结构设计逻辑来看，底部采用三等分辐射式支腿布局，单根支腿采用薄壁金属圆管弯折成型，支腿展开后形成的支撑外接圆直径控制在650mm左右，这个尺寸边界既能够保证演奏过程中支架受到镲片敲击冲击力时的抗倾覆稳定性，又不会占用过多舞台摆放空间，避免与底鼓、踩锤、通鼓支架等周边设备产生位置干涉。支腿与中心立杆的连接部位采用铰接式结构，非使用状态下三支腿可完全收拢贴合中心立杆，收拢后整体直径不超过80mm，长度可压缩至1000mm以内，

　　能够轻松放入常规乐器配件包中，方便乐手跨场地搬运携带。中心立杆采用多级伸缩式圆管结构，相邻管段之间采用快拆式箍圈锁紧结构，调节高度时无需额外工具，只需扳动锁紧扳手即可滑动调整内管伸出长度，可实现700mm到1200mm的连续高度调节范围，能够适配不同身高乐手的演奏姿势需求，也可根据整套架子鼓的镲片排布方案调整吊镲、节奏镲的安装高度，匹配不同风格的演奏站位要求。立杆顶端的镲片安装座采用柔性缓冲结构，安装座与立杆顶端之间设置有毛毡垫与压缩弹簧组合，当鼓手用鼓槌敲击镲片时，缓冲结构能够吸收部分冲击能量，避免刚性连接导致的镲片应力集中开裂，同时也能让镲片在敲击后产生自然的晃动余振，还原镲片本身的音色延音特性，不会因为刚性固定导致音色发闷、

　　延音过短。安装座的锁紧旋钮采用大尺寸滚花塑料头，徒手即可完成镲片的拆装与固定，无需借助扳手等工具，方便乐手快速更换不同厚度、不同音色的镲片，适配不同曲目的演奏需求。从受力设计角度，整个支架的主体承载部件均采用高强度铝合金圆管制作，在保证整体结构刚性的前提下控制整体重量，整套支架空载重量控制在3.2kg左右，既不会因为重量过轻导致敲击时支架移位，也不会因为重量过大增加搬运负担。支腿底端套有防滑橡胶脚套，橡胶脚套的接触面上设计有环形防滑纹路，无论是在光滑的舞台地板、地毯还是户外临时搭建的舞台台面上，都能提供足够的静摩擦力，避免演奏过程中支架受振动产生滑移。在安装边界方面，顶端安装座适配常规尺寸的镲片安装孔，

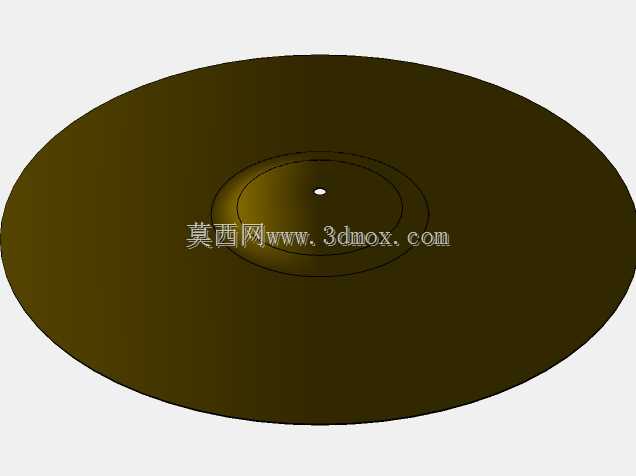

　　可兼容14寸到20寸范围内的各类主流吊镲、叮叮镲、重音镲，安装时只需将镲片中心孔对准安装座螺杆，依次放上上下毛毡垫后拧上锁紧旋钮即可完成装配，装配过程无复杂对位要求，单人1分钟内即可完成镲片的安装或更换。结构设计上充分考虑了演奏场景的实际使用需求，比如立杆中部预留了拓展附件的安装卡位，可额外加装镲片延伸臂、牛铃固定座等小配件，满足乐手的个性化配置需求；所有金属管材的端面都做了卷边钝化处理，没有锋利的切口毛刺，避免搬运、安装过程中划伤乐手的手部或者刮坏乐器包；锁紧结构的活动部件都做了防脱落设计，调整高度时不会因为锁紧扳手完全松开导致内管直接滑落砸伤地面或者脚面。从实际使用的可靠性来看，三脚架的铰接部位采用了耐磨金属衬套，经过上千次的支腿展开收拢循环也不会出现明显的旷量，长期使用后依然能够保持支腿的展开阻尼感，不会出现支腿自动收拢的问题；快拆箍圈的锁紧力经过调校，既能够保证演奏过程中内管不会因为持续振动出现下滑移位，又不会因为锁紧力过大导致扳动锁紧扳手时需要施加过大的力，适配不同手劲的使用者。
