木制家具橱柜用按压式抽屉锁结构

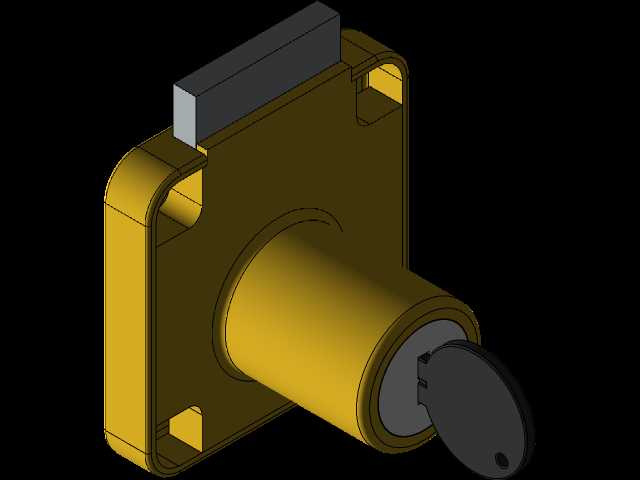

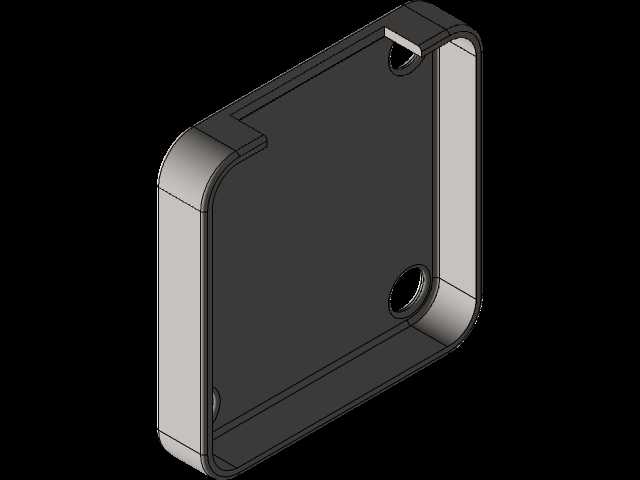

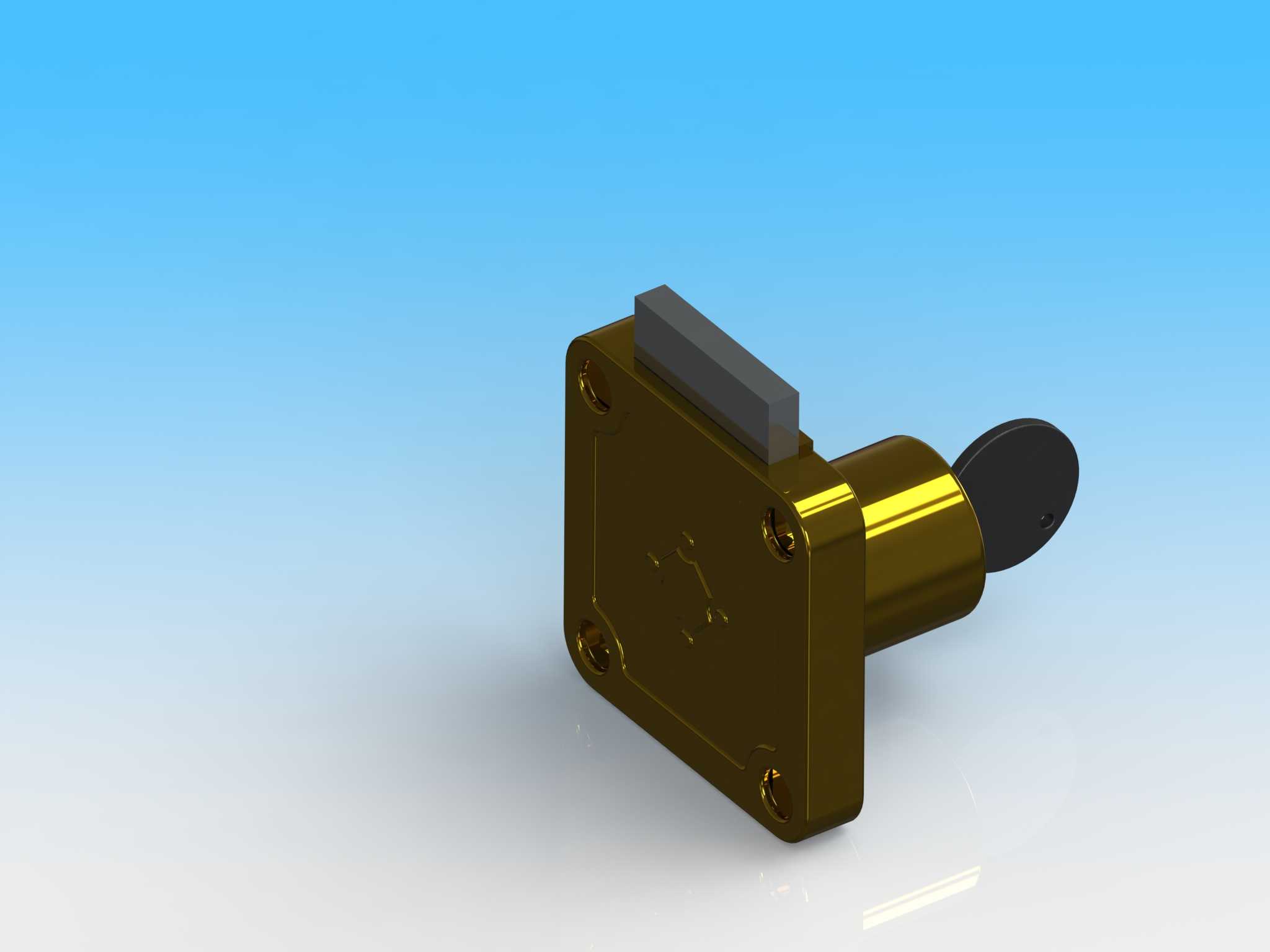

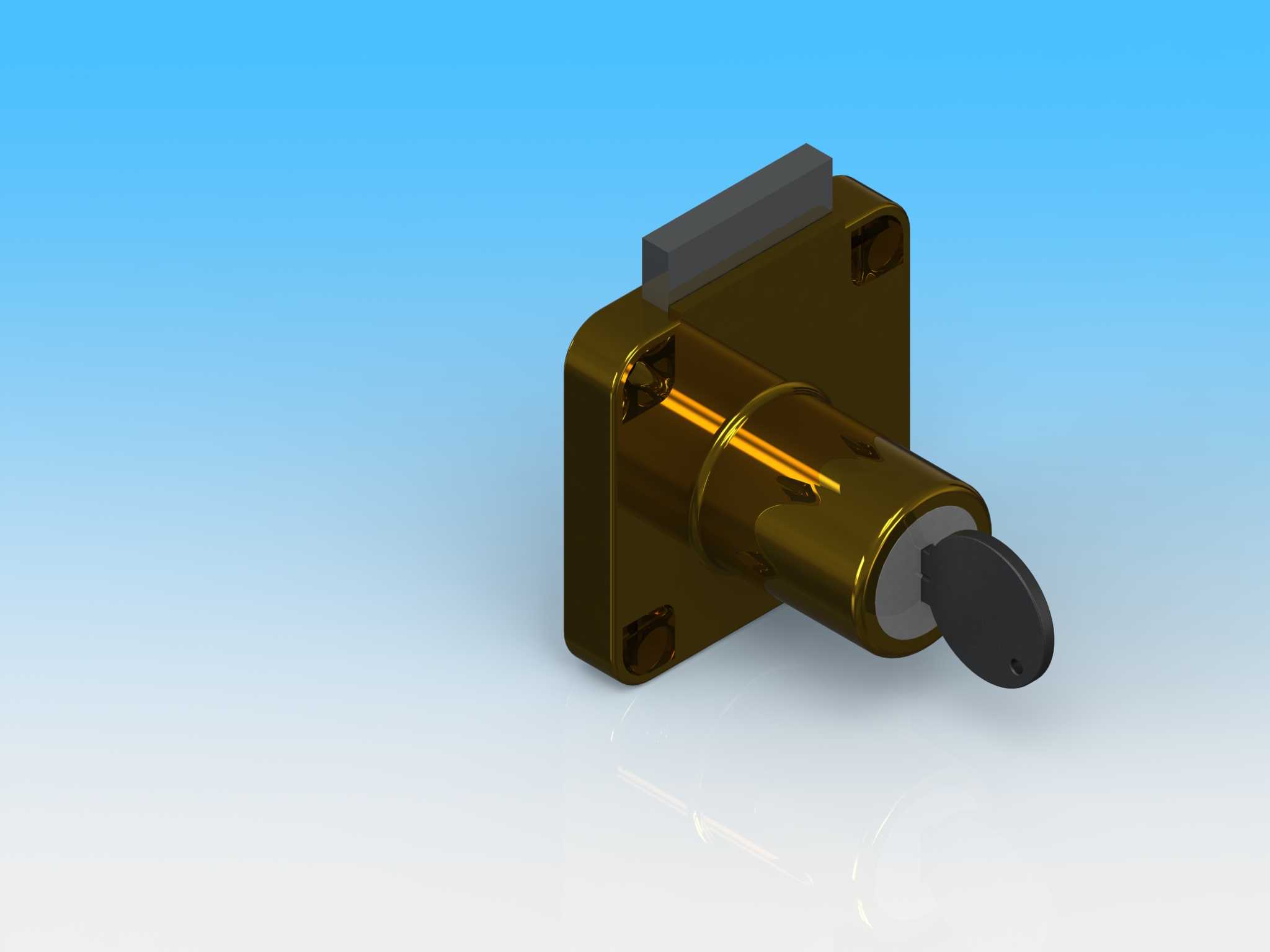

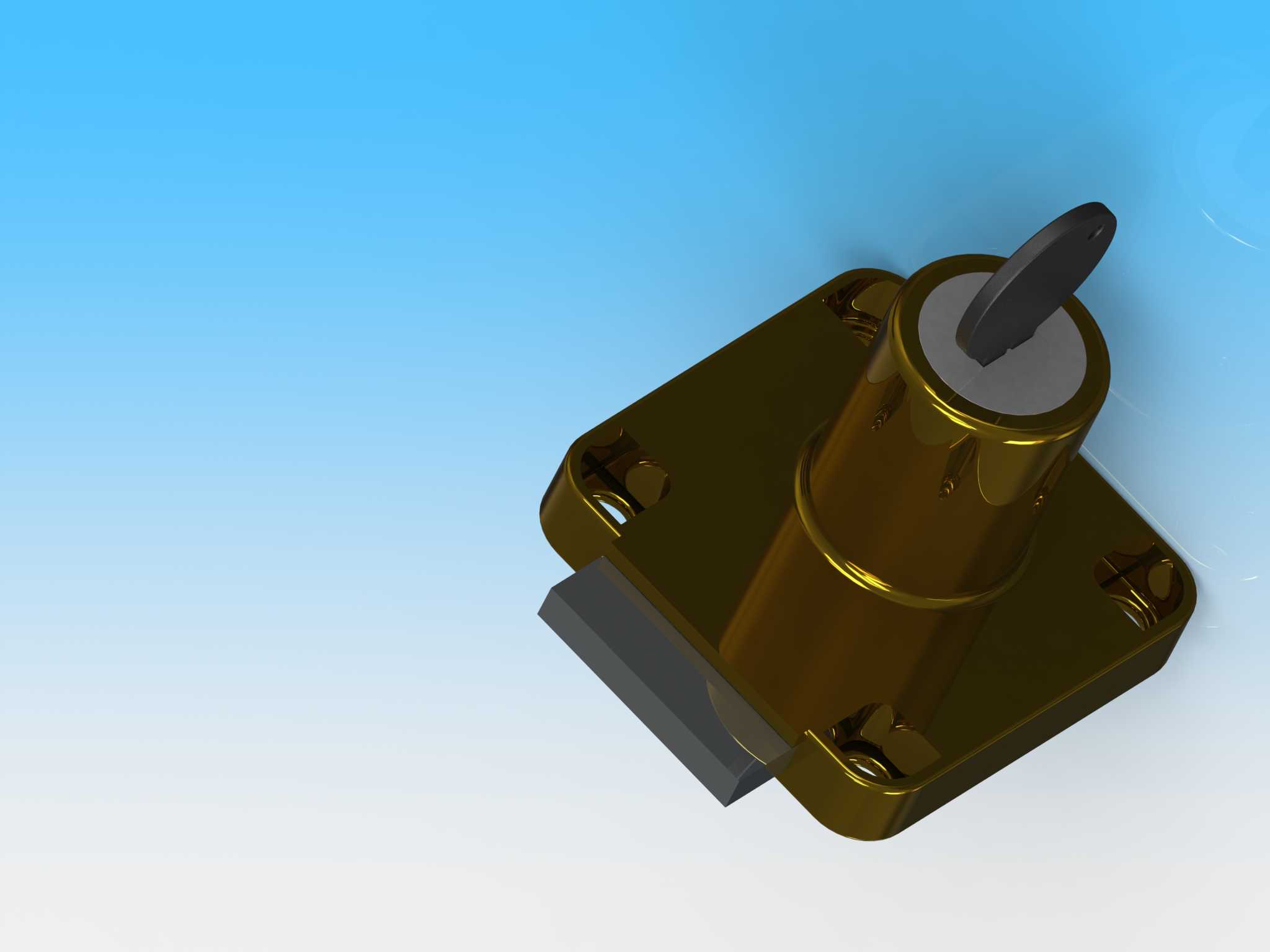

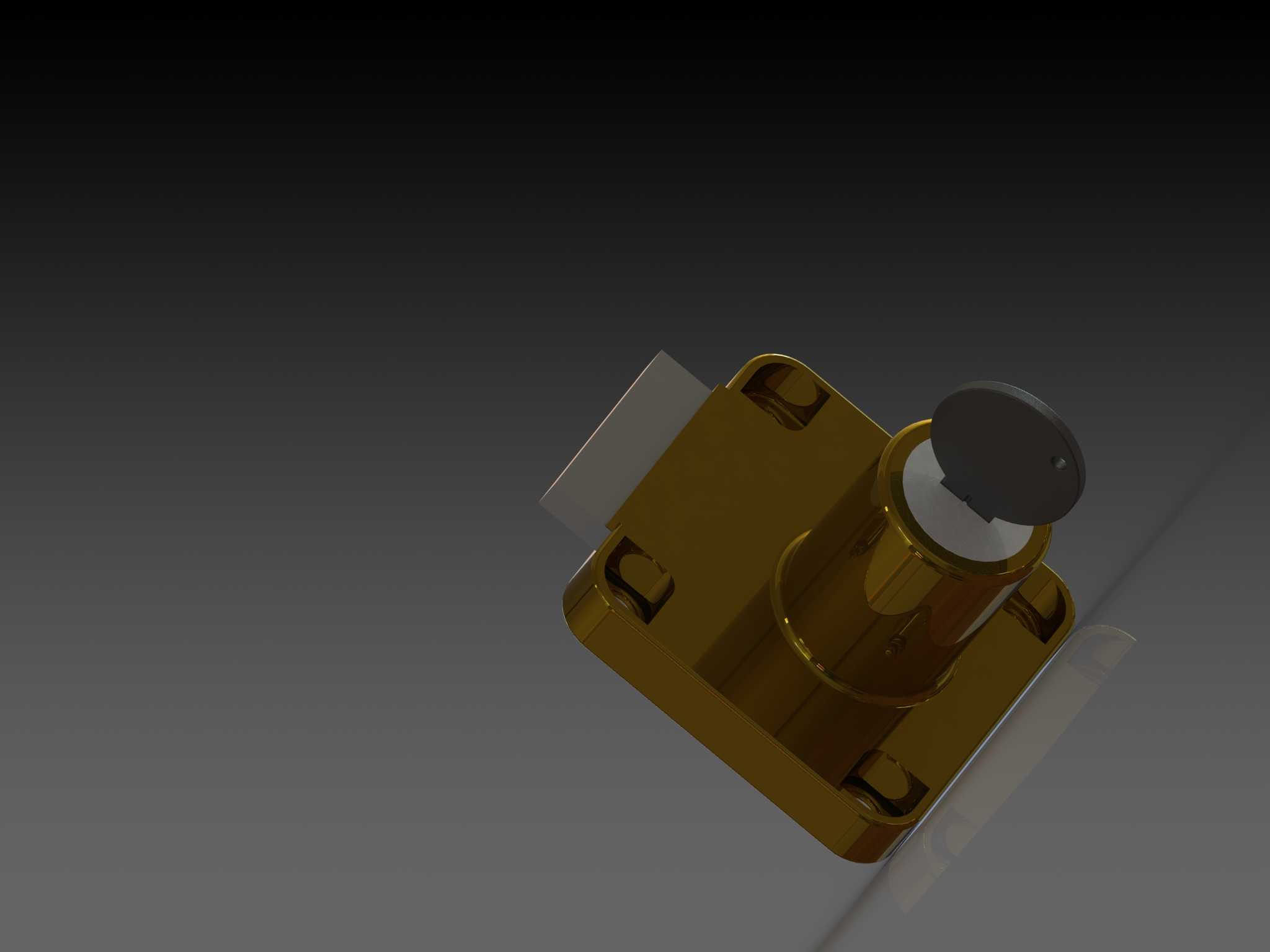

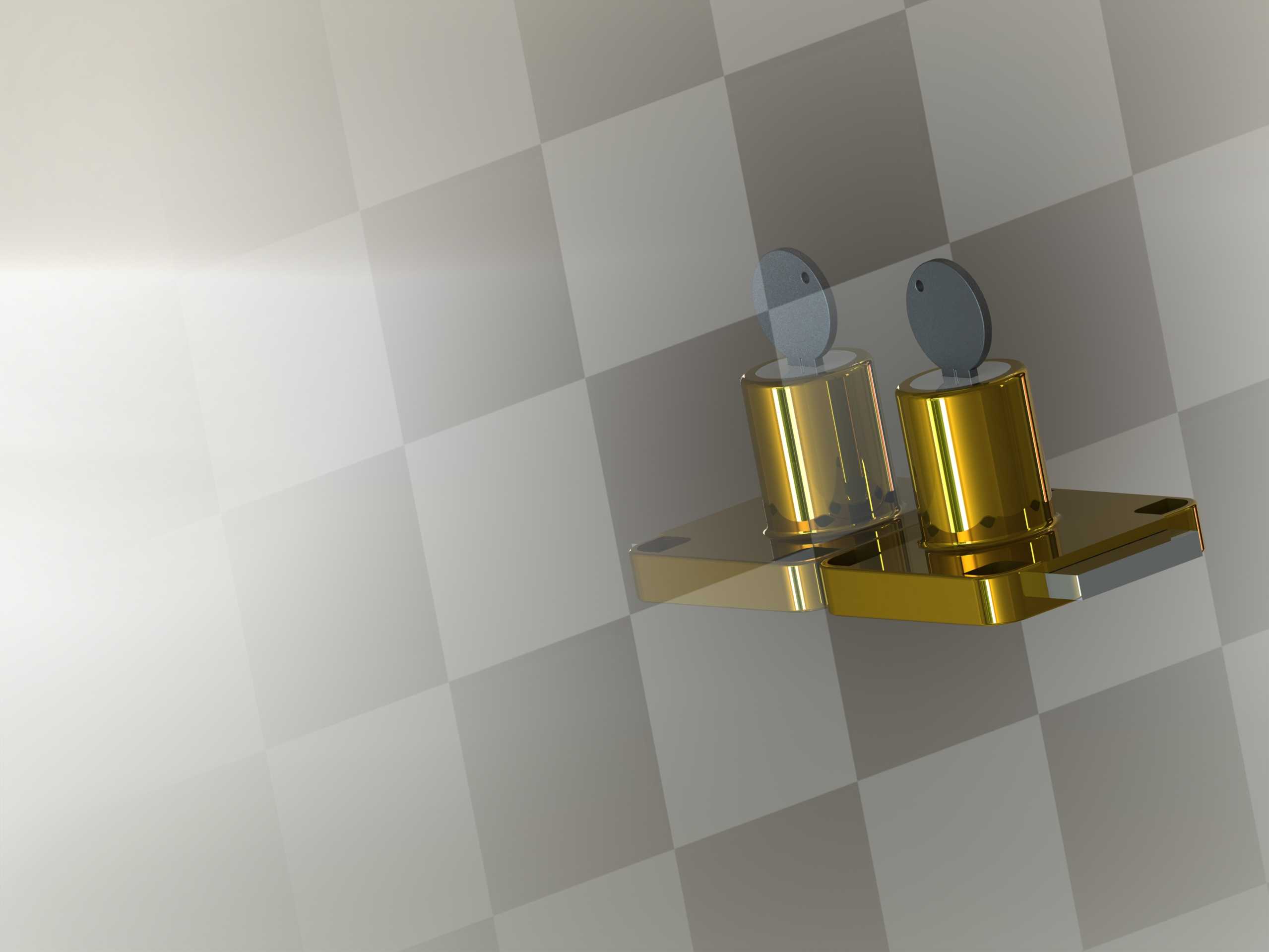

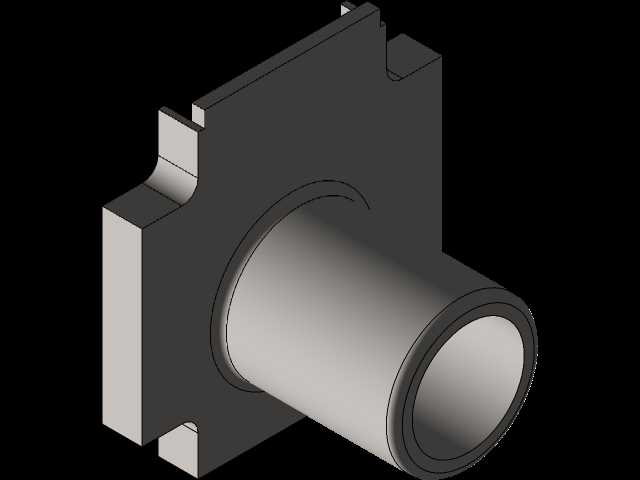

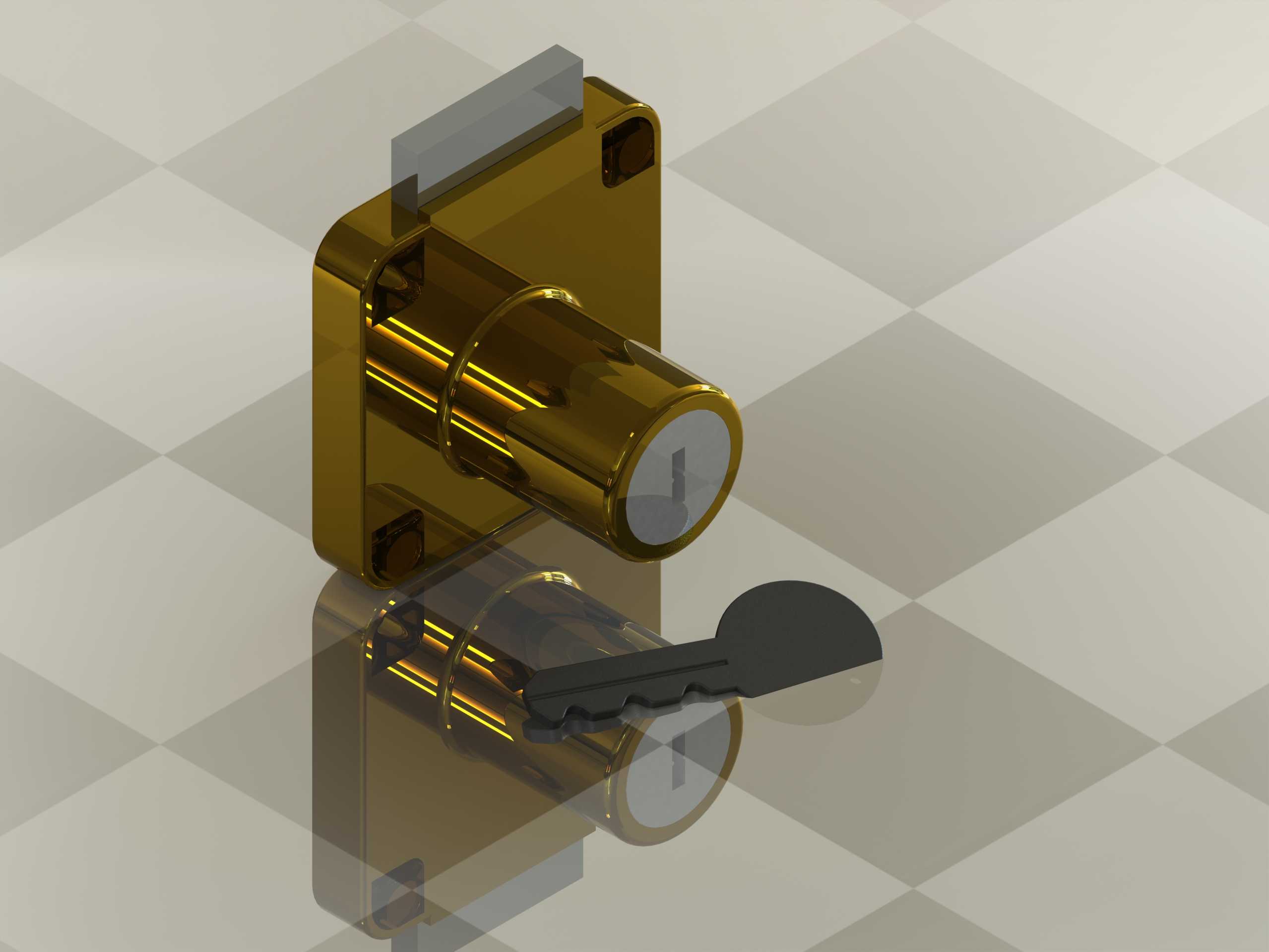

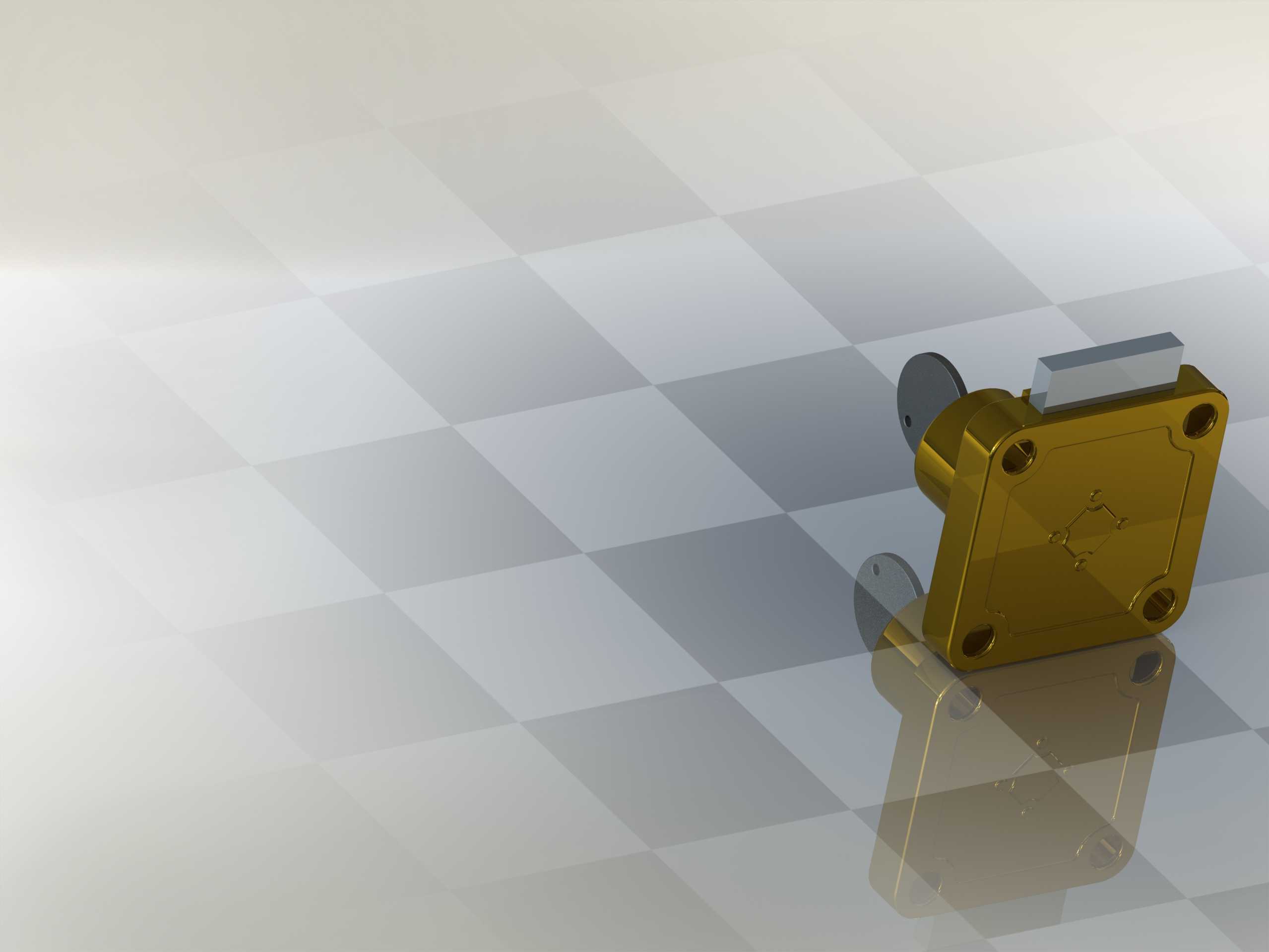

日常做家具结构配套设计时，这类抽屉锁是民用家具、商用展柜柜体上的高频配套五金件，主要承担抽屉的启闭锁止功能，避免柜内物品滑落、非授权开启的问题，适配绝大多数厚度在16-20mm的木制抽屉面板，是板式家具、实木橱柜生产中常用的基础锁具配件。从结构设计逻辑来看，这款锁采用侧边安装的方形法兰底座，底座四个角预留沉头安装孔，安装时直接从抽屉面板背面通过自攻螺丝固定，不需要在面板正面做额外的沉台加工，适配常规家具厂的打孔安装工艺，安装孔位的中心距按照通用家具五金的标准尺寸设定，能和市面上多数同规格抽屉锁的安装位互换，降低家具厂的配件备货成本。锁体的核心传动部分做了紧凑化设计，锁芯伸出底座的轴向长度控制在合理范围，不会因为锁体过长干涉抽屉内部的储物空间，锁舌部分采用旋转锁止结构，钥匙转动时带动锁舌旋转90度即可完成锁止与解锁动作，锁舌的伸出长度经过校核，锁止状态下能可靠挂住柜体侧方的锁挡片，不会因为抽屉推拉的惯性出现意外脱开的情况，解锁状态下锁舌完全收回锁体轮廓范围内，抽拉抽屉时不会出现剐蹭柜体的问题。外露的操作端做了圆润的弧面处理，没有尖锐的棱角，避免日常使用时磕碰划伤，锁体表面做了仿古铜色的表面处理，能和中式、美式复古风格的家具外观适配，不会因为五金件的配色破坏家具整体的视觉协调性。做三维建模时，这款锁的各个配合间隙都按照五金件的常规公差做了预留，安装孔位、锁体轮廓、锁舌运动行程都做了完整的参数化定义，设计师在做家具整体装配时，可以直接调用这个模型核对安装空间，提前排查锁体和抽屉导轨、柜体侧板的干涉问题，不需要反复测量实物尺寸调整柜体结构，能有效缩短家具设计阶段的校对周期。实际选型应用时，需要注意根据抽屉面板的厚度选配对应长度的锁芯，这款锁的底座贴合面和面板背面完全贴合，安装时不需要额外加装垫片，固定螺丝的长度选择要控制在穿透面板后不露出正面，避免破坏家具的外观面，锁挡片的安装位置要和锁舌的运动轨迹对齐，保证锁止时锁舌能完全挂住挡片，避免出现锁止虚位、抽屉受外力后自行滑出的问题。
