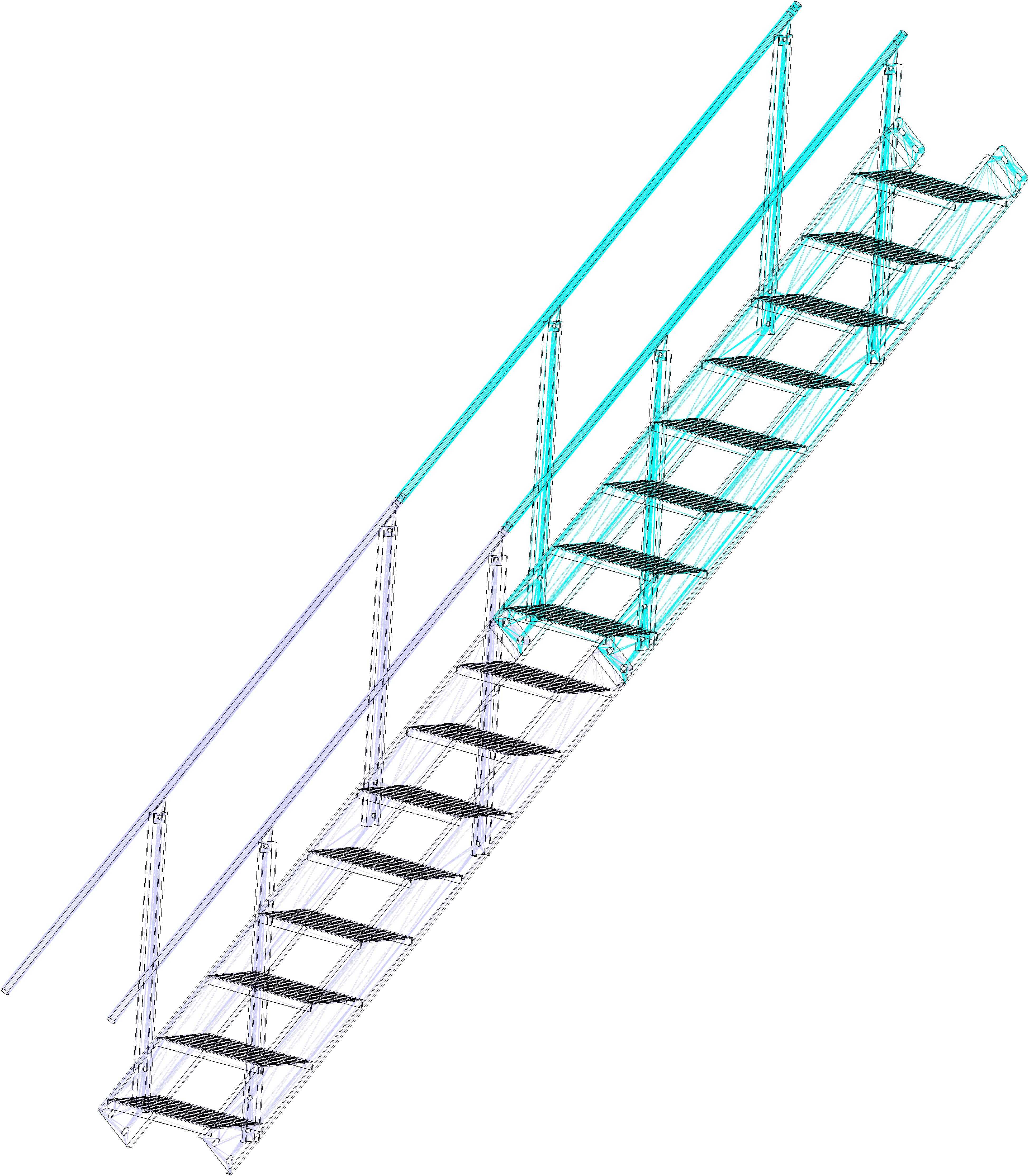

装配式钢结构组合式楼梯三维结构设计

这款组合式钢楼梯的结构设计，核心适配工业厂区内部管廊配套、设备夹层通行、工业建筑内部检修通道的场景需求，区别于民用现浇楼梯的固定施工逻辑，整体采用全螺栓装配式的连接逻辑，所有梯段踏步、侧边支撑梁、护栏立柱均为预制构件，可根据现场实际安装高度、通行宽度需求灵活调整梯段长度与踏步数量，无需现场焊接作业，大幅压缩现场安装的施工周期。从结构受力逻辑来看，梯段主支撑采用双侧边槽钢作为承重主梁，踏步板采用防滑花纹钢板冲压成型，每块踏步与主梁之间通过预留螺栓孔位实现刚性连接，单块踏步的承重冗余满足工业场景单人携带检修工具通行的荷载要求，护栏部分采用通透式立柱加横向扶手的设计，扶手高度符合工业作业场所的防护高度要求，立柱与梯段主梁之间同样采用可拆卸螺栓连接，方便后期局部构件损坏后的替换维护。设计过程中充分考虑了安装边界的适配性，梯段上下两端的连接端板预留了多组调节长孔，可适配现场预埋钢板的安装误差，无需对预埋结构进行二次剔凿整改，整体梯段的宽度控制在常规单人检修通行的合理尺寸范围内，既不会占用过多管廊或夹层的有限空间，也能满足日常巡检、小型工具搬运的通行需求。不同于整体焊接的固定钢梯，这款组合式结构的所有构件均可拆解为散件运输，能够进入空间狭窄的设备夹层、管廊内部进行组装，解决了整体梯段无法通过狭小检修入口进场的施工痛点。在细节处理上，踏步表面做了防滑纹理设计，避免工业场景中油污、水渍导致的通行滑倒风险，护栏的横向扶手采用圆管型材，握持手感符合人工上下通行的扶握习惯，所有构件的连接孔位均做了去毛刺处理，避免安装过程中划伤施工人员，构件之间的连接间隙控制在合理公差范围内，组装后无明显晃动感，整体结构的侧向稳定性满足工业场所日常通行的安全要求，可直接配套用于工业厂房内部管道架设区域的通行通道搭建，也可作为设备平台的外接检修梯使用。
