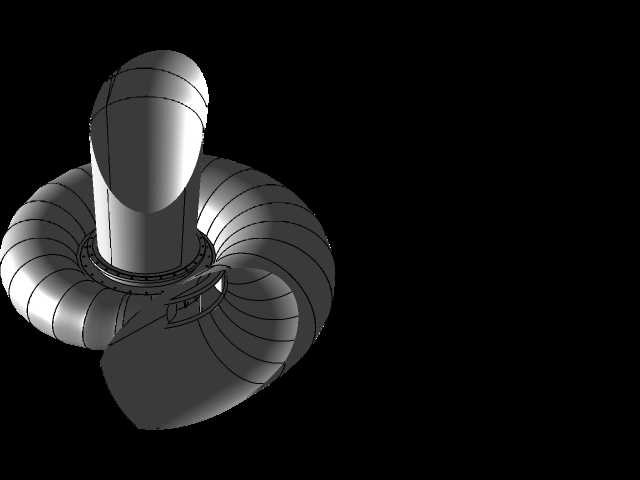

混流式水轮机转轮实体结构设计

项目分类:通用机械零部件 发布时间:2024-12-17 ID:858840
  • 混流式水轮机转轮实体结构设计

  在水力发电站的核心动力转换环节,混流式水轮机是当前中高水头电站应用覆盖范围最广的机型,其转轮作为直接承接水流能量、将水流动能与压能转换为旋转机械能的核心过流部件,结构设计的合理性直接决定整个机组的能量转换效率、运行稳定性与全生命周期服役寿命。不同于轴流式或冲击式水轮机的结构逻辑,混流式转轮采用径向进水、轴向出水的流道布局,水流从导水机构流出后沿径向进入转轮叶道,在叶片型面的约束下完成流向转折,同时将自身携带的能量传递给转轮,驱动主轴带动发电机转子完成发电作业。

  从结构组成来看,该实体零件包含上冠、下环以及均匀分布在二者之间的扭曲叶片三个核心部分,上冠位置与主轴端的连接法兰采用一体化成型结构,避免了分体连接带来的应力集中与密封泄漏风险,连接止口的尺寸公差需要与主轴法兰的安装基准严格匹配,保证机组转动部分的同轴度要求,降低运行过程中的径向摆度。下环作为转轮外缘的环形约束结构,一方面对所有叶片的外缘侧形成刚性支撑,提升整个转轮的结构刚度,避免叶片在高速水流冲击下产生过大的形变振动,另一方面其内壁型线与叶片外缘共同构成叶道的外侧过流面,型线的顺滑度直接影响叶道内的水流流态,若存在局部凸起或曲率突变,极易在运行过程中产生局部脱流、叶道涡等不良流态,进而诱发机组振动、叶片空蚀等问题。

  叶片作为能量转换的核心承载面,采用空间扭曲翼型设计,每个截面的翼型安放角、厚度分布都沿径向从进水边到出水边做连续变化,适配不同半径位置处的水流来流角度,保证水流进入叶道时的冲角处于合理区间,减少进水边的撞击损失。在设计过程中,需要结合电站的实际运行水头范围、额定流量参数反复调整叶片的型面曲率,既要保证额定工况下的水流在叶道内顺滑通过,无明显的横向二次流,也要兼顾部分负荷、超负荷工况下的流态稳定性,拓宽机组的稳定运行区间。叶片与上冠、下环的连接位置采用大圆角过渡结构,避免直角连接带来的应力集中,同时减少该位置的水流滞止区,降低泥沙磨损与空蚀破坏的发生概率,对于多泥沙流域的电站,还会在该位置额外堆焊抗磨蚀材料层,提升部件的抗损伤能力。

  从安装边界来看,转轮的上冠顶部需要设置与主轴密封配合的止口结构,密封面的粗糙度、形位公差需要满足转动密封的配合要求,防止压力水从主轴与顶盖之间的间隙泄漏进入机房。转轮的整体外径尺寸需要与蜗壳、导水机构的安装空间匹配,外缘与固定止漏环之间的间隙需要控制在合理范围,间隙过大会导致容积损失升高,降低机组效率,间隙过小则容易在机组摆度变化、热形变时发生动静部件碰磨,引发设备故障。转轮的轴向高度需要匹配尾水管的进口尺寸,保证出水边流出的水流能够平顺进入尾水管,回收出口处的动能,提升机组的整体能量利用率。

  在实际运行过程中,转轮需要长期承受高速水流的交变冲击载荷、水中泥沙的冲蚀作用以及空化气泡溃灭产生的高频冲击力,因此实体结构的壁厚分布需要结合有限元应力计算结果做优化,在叶片进水边、上冠与叶片连接的高应力区适当增加壁厚,在低应力区做合理的减薄处理,在保证结构强度、刚度满足设计要求的前提下,尽可能降低转轮的整体重量,减少主轴的载荷与机组转动惯量,提升机组调节过程的响应速度。同时,转轮的整体动平衡精度需要达到G2.5以上的等级,避免转动过程中产生过大的离心惯性力,保证机组运行的平稳性,减少轴承、机架等固定部件的振动载荷。
