混流式水轮机过流流体域结构设计

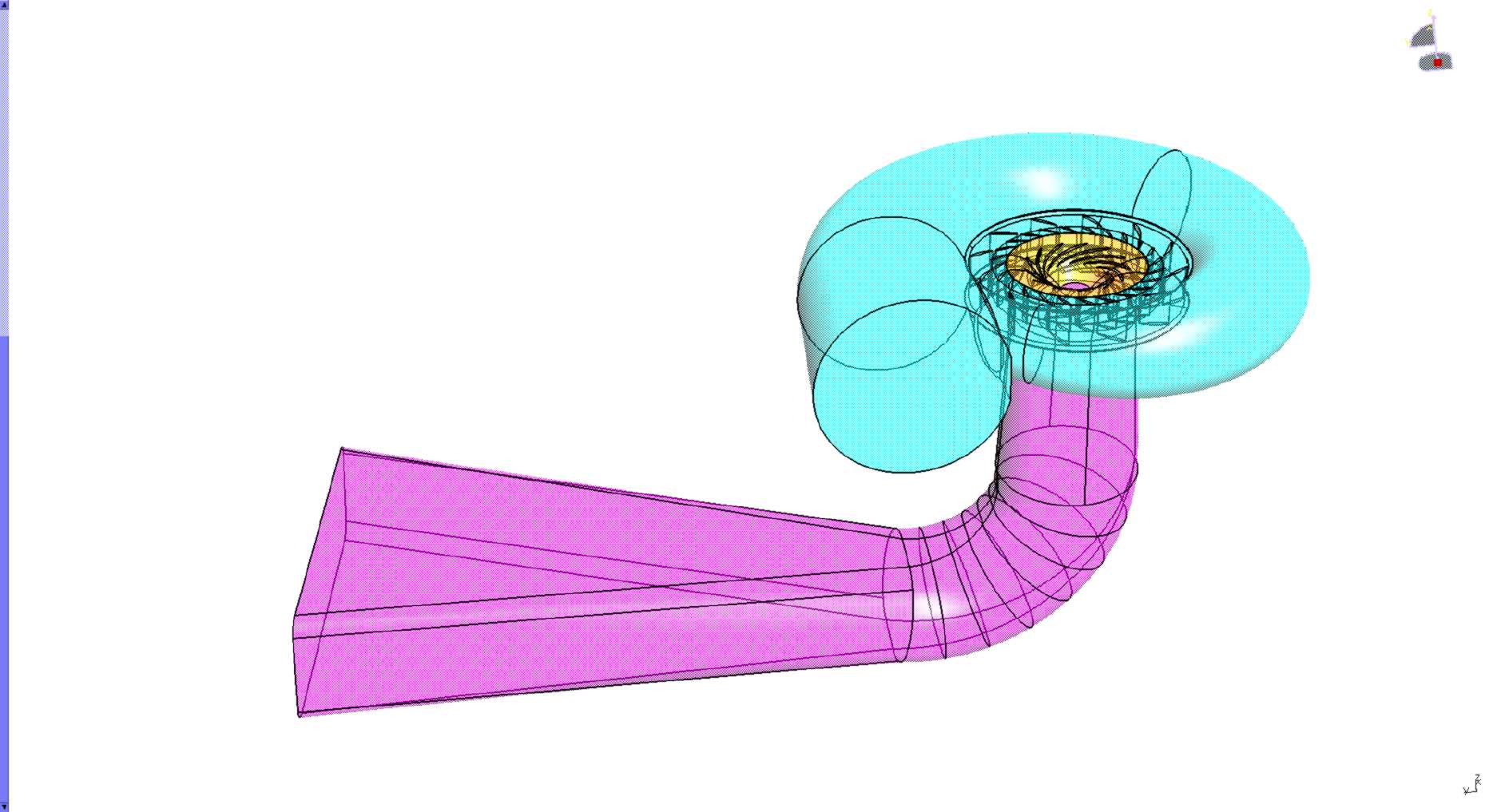

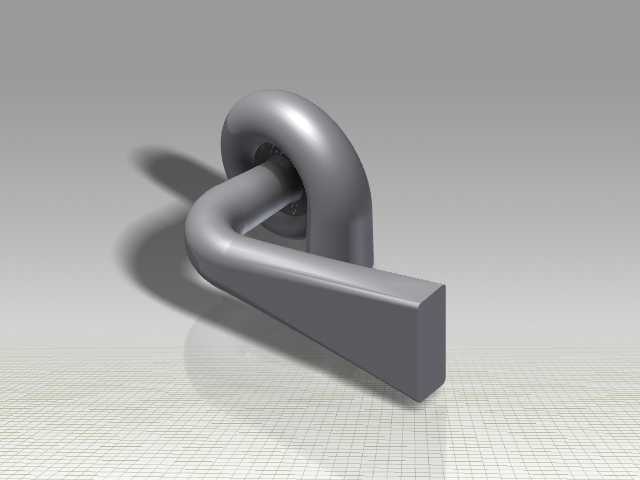

在水力发电、水利枢纽输水、工业流体能量回收等场景中，水轮机是实现水流势能与动能向旋转机械能转换的核心设备，其中混流式水轮机因适用水头范围宽、运行效率区间广，是中高水头水电站应用占比最高的机型之一，而其过流部件的流体域设计，直接决定了整机的能量转换效率、运行稳定性与空化防护性能。本次设计的混流式水轮机流体体积模型，完整覆盖了从蜗壳进口、固定导叶、活动导叶、转轮区域到尾水管出口的全流道空间，是开展水轮机水力性能仿真、流态分析、结构强度校核的核心几何基础。从实际应用场景来看，该流体域模型可直接接入水力仿真计算流程，模拟不同导叶开度下的水流流动状态，捕捉转轮区域的压力脉动、尾水管内的涡带形态，为水轮机的运行工况优化、空化抑制方案设计提供精准的几何支撑，也可用于水电站技改阶段的流道匹配性验证，评估过流部件改型后的效率变化与运行稳定性。从设计思路来看，整个流体域遵循水流能量逐级转换的流动逻辑搭建：蜗壳段采用渐变式环形截面设计，能够将进入流道的水流均匀、轴对称地导入导叶区域，降低水流进入导叶前的周向流速差，减少进口段的水力损失；导叶区域的流体域完全贴合导叶的翼型排布空间，既能够保证水流以最优冲角进入转轮，也可精准模拟不同开度下的过流面积变化，匹配不同负荷下的流量调节需求；转轮区域的流体域严格贴合转轮叶片的复杂曲面型线，完整还原叶片间的狭窄过流通道，能够精准捕捉水流在叶片间的能量转换过程，分析叶片表面的压力分布与流速变化；尾水管段采用弯肘型扩散结构，能够将转轮出口的剩余动能高效回收，降低出口流速带来的能量损失，同时扩散段的截面渐变设计可有效避免流道内的脱流、涡旋等不良流态，提升机组运行的稳定性。从安装边界与尺寸适配来看，整个流体域的进口端匹配电站输水压力管道的标准对接尺寸，出口端适配尾水渠的衔接断面尺寸，各段流体域的衔接位置完全对应实体水轮机部件的装配分界面，既能够保证仿真计算时各段流道的数据传递精度，也可直接对接实体水轮机的结构设计模型，实现水力设计与结构设计的协同校验，避免出现流道与实体部件干涉、装配尺寸不匹配的问题。在实际工程应用中，该流体域模型还可用于开展水轮机的暂态过程仿真，模拟机组启停、负荷突变过程中的水流压力波动，为电站的压力管道防护、机组振动控制提供数据支撑，也可用于新型水轮机转轮的改型验证，通过调整叶片型线、导叶排布后对比流体域的仿真结果，快速筛选出效率更优、稳定性更好的水力设计方案。
