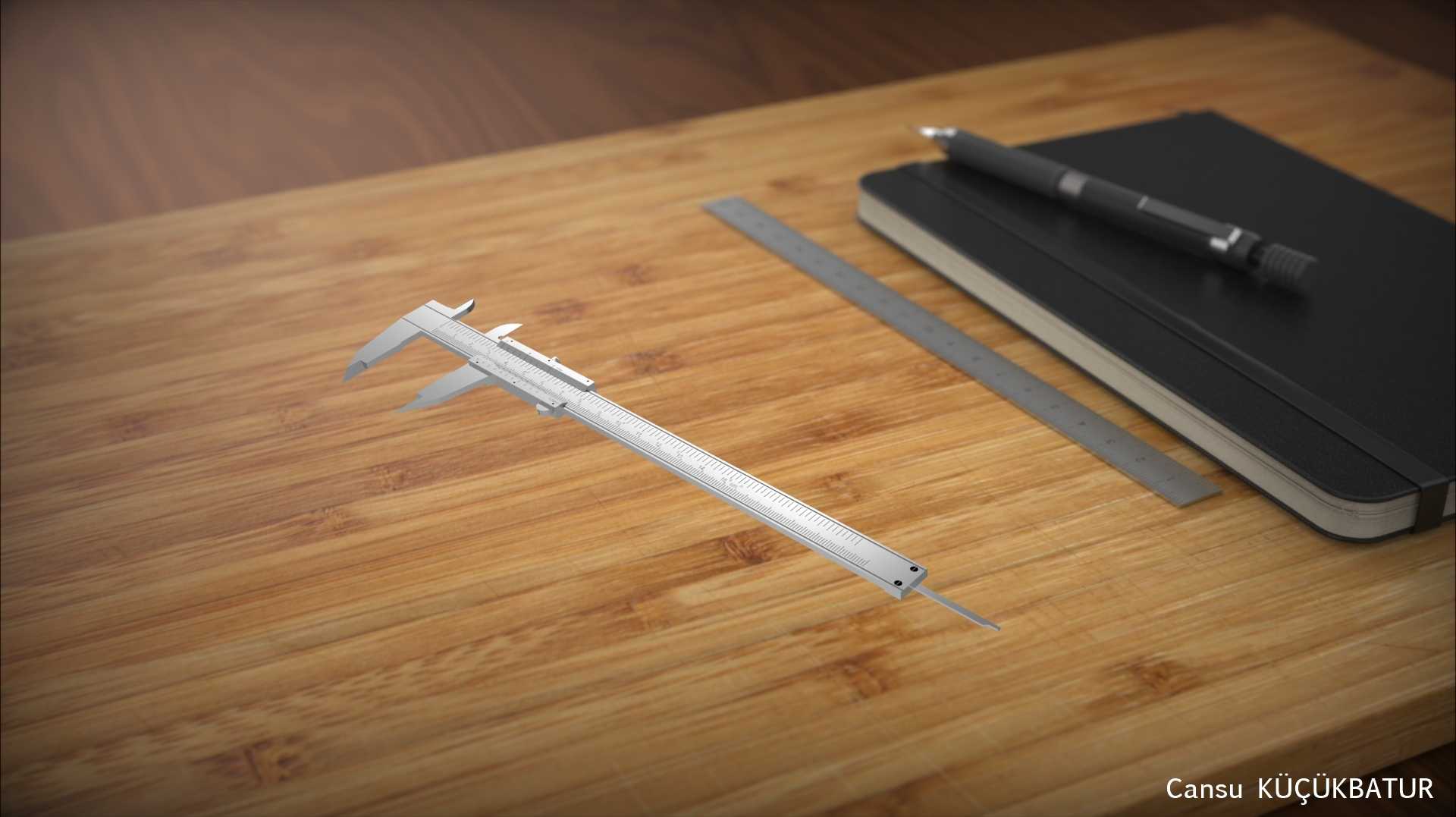

高精度游标卡尺工业测量工具三维数模

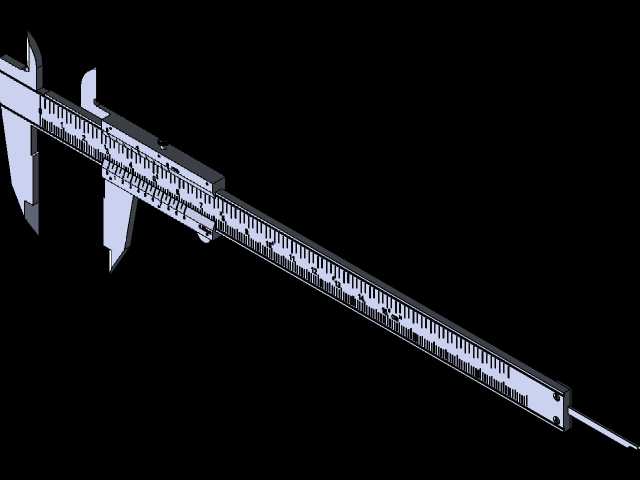

这款游标卡尺的三维建模，完全还原了机械式游标卡尺的实体结构与操作逻辑，建模过程中严格遵循实际量具的尺寸公差与装配关系，所有滑动副、测量面的配合间隙都参考实物的装配精度设置，确保模型在虚拟装配、教学演示场景下的结构准确性。在机加工车间的日常质检环节，这类游标卡尺是一线操作人员最常使用的通用测量工具，可完成工件外径、内径、深度、台阶尺寸的快速检测，相比千分尺其测量量程覆盖更广，操作门槛更低，不需要复杂的调零校准流程就能快速上手，适合粗加工工序的快速尺寸核验，也能满足半精加工环节的常规尺寸检测需求。从结构设计来看，模型完整还原了主尺、游标尺、内外测量爪、深度尺、紧固螺钉的全部细节，主尺的刻度线排布严格按照公制游标卡尺的刻度间距建模，游标尺的分度值对应0.02mm精度等级的实物参数，滑动部分的阻尼结构也做了细节还原，能直观展示卡尺推拉过程中的限位与定位逻辑。在实际生产场景中，这类卡尺的使用边界覆盖了从五金零件加工、模具修配、设备维保到教学实训的多个领域，设备维保场景中可用来测量轴承内径、轴径磨损量，判断零件是否达到更换阈值；模具修配场景中可快速测量模仁的边角尺寸、顶针的伸出长度，不需要将工件移至专业检测台就能完成现场测量；职业院校的机械测量实训课程中，这类结构完整的三维模型可用来演示游标读数原理，帮助学员快速理解主尺与游标尺的刻度对应关系。建模时针对测量面的形位公差做了细节处理，内外测量爪的测量平面都做了平面度与平行度的结构约束，深度尺的测量端面与主尺端面的垂直度也符合实物的精度要求，滑动轨道的配合间隙控制在合理范围内，既不会出现结构干涉也不会有过大的旷量，完全匹配实物的装配状态。外形尺寸方面，模型对应常用的150mm量程游标卡尺，整体长度、测量爪开度、深度尺伸出最大长度都与实物保持一致，在做虚拟工位布局、工具收纳设计时，可直接调用该模型匹配工具箱、工具架的安装收纳空间，不需要额外调整尺寸比例。
