弧形旋转扇形踏步楼梯结构设计

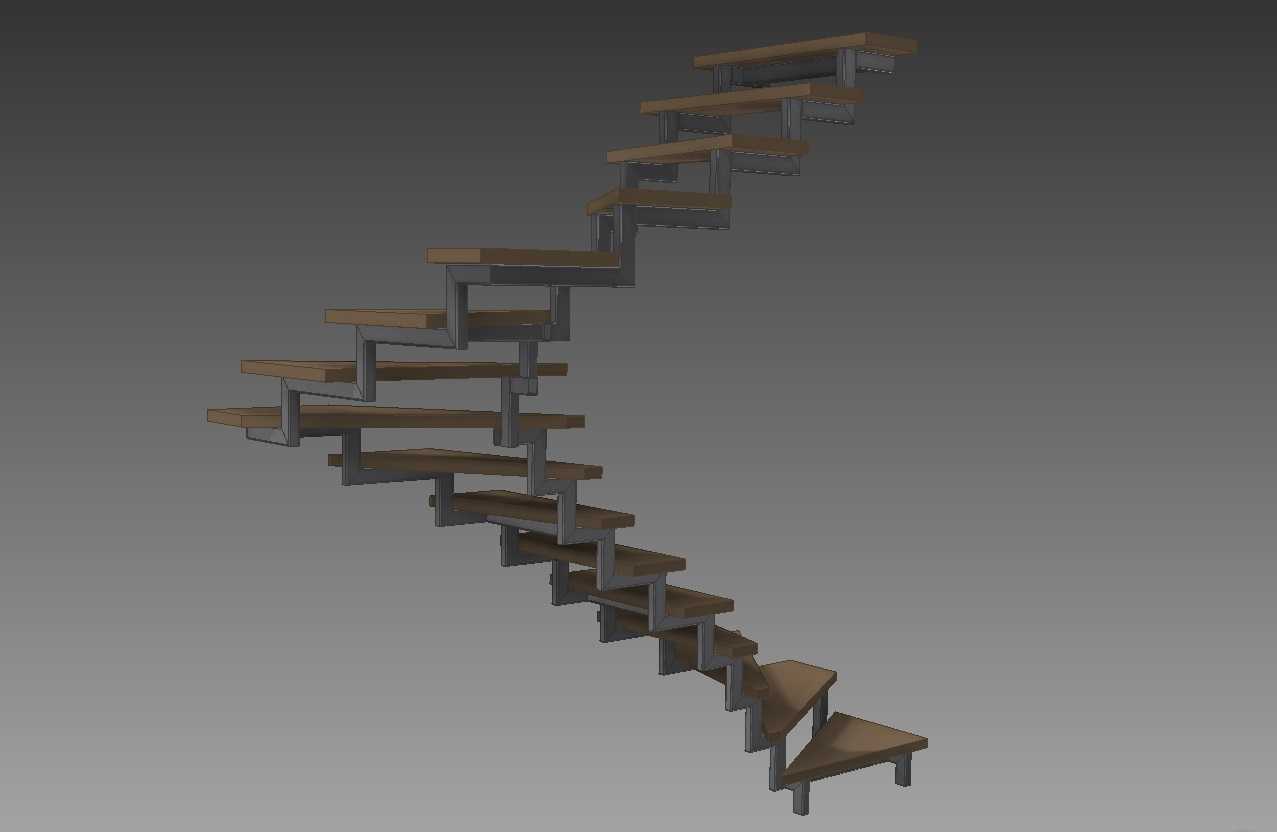

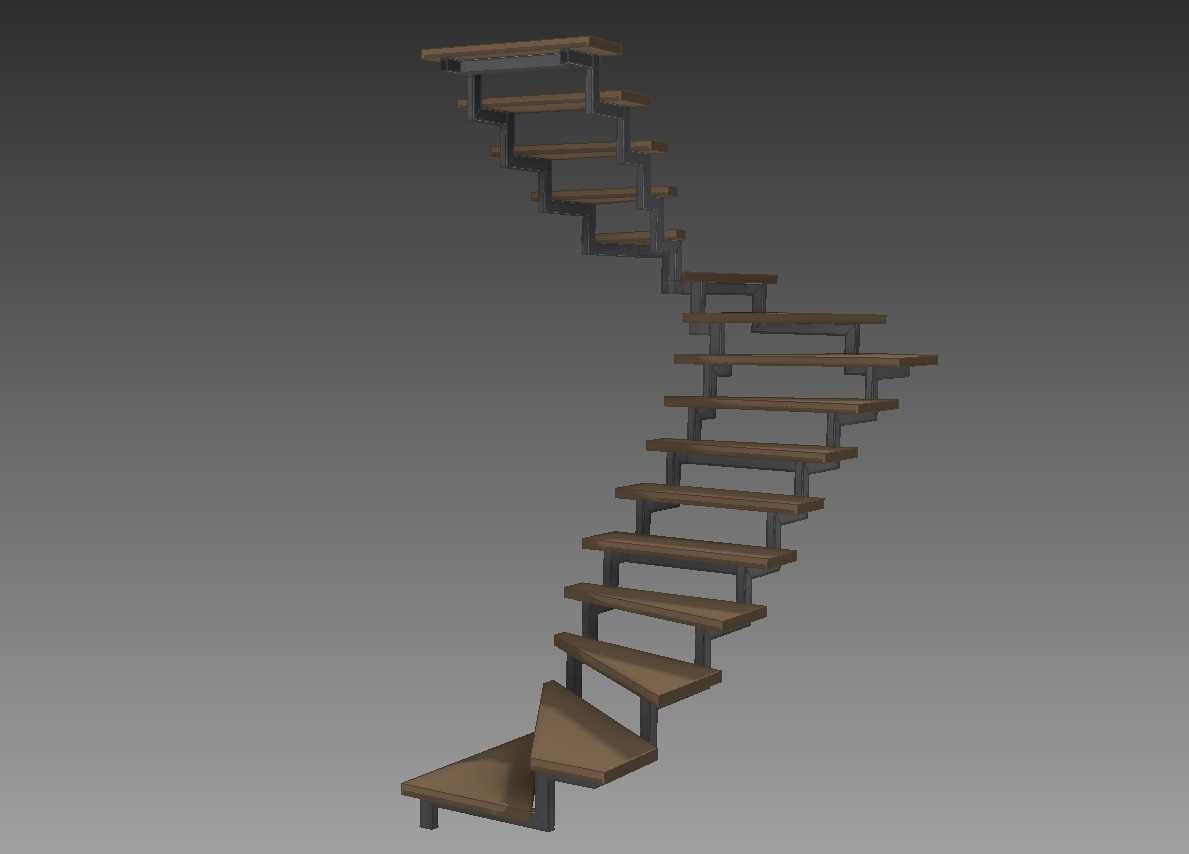

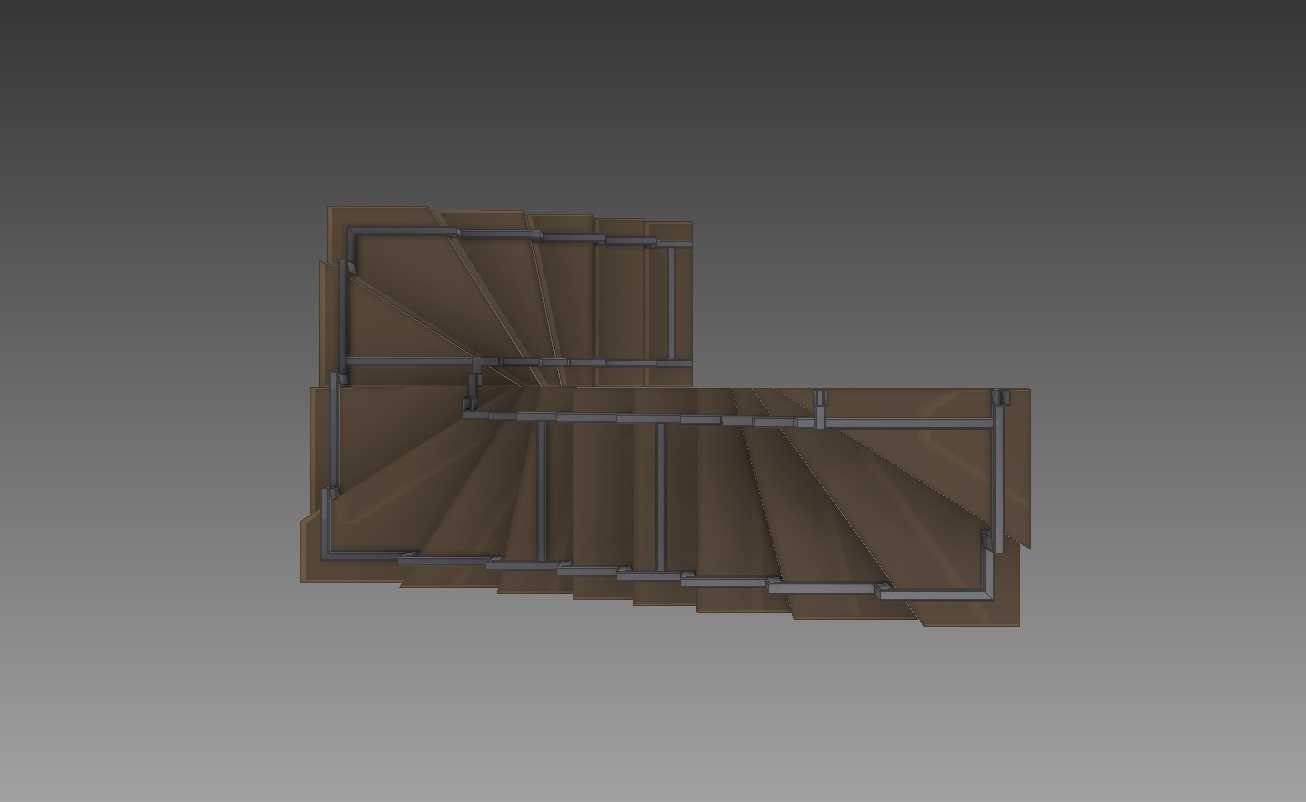

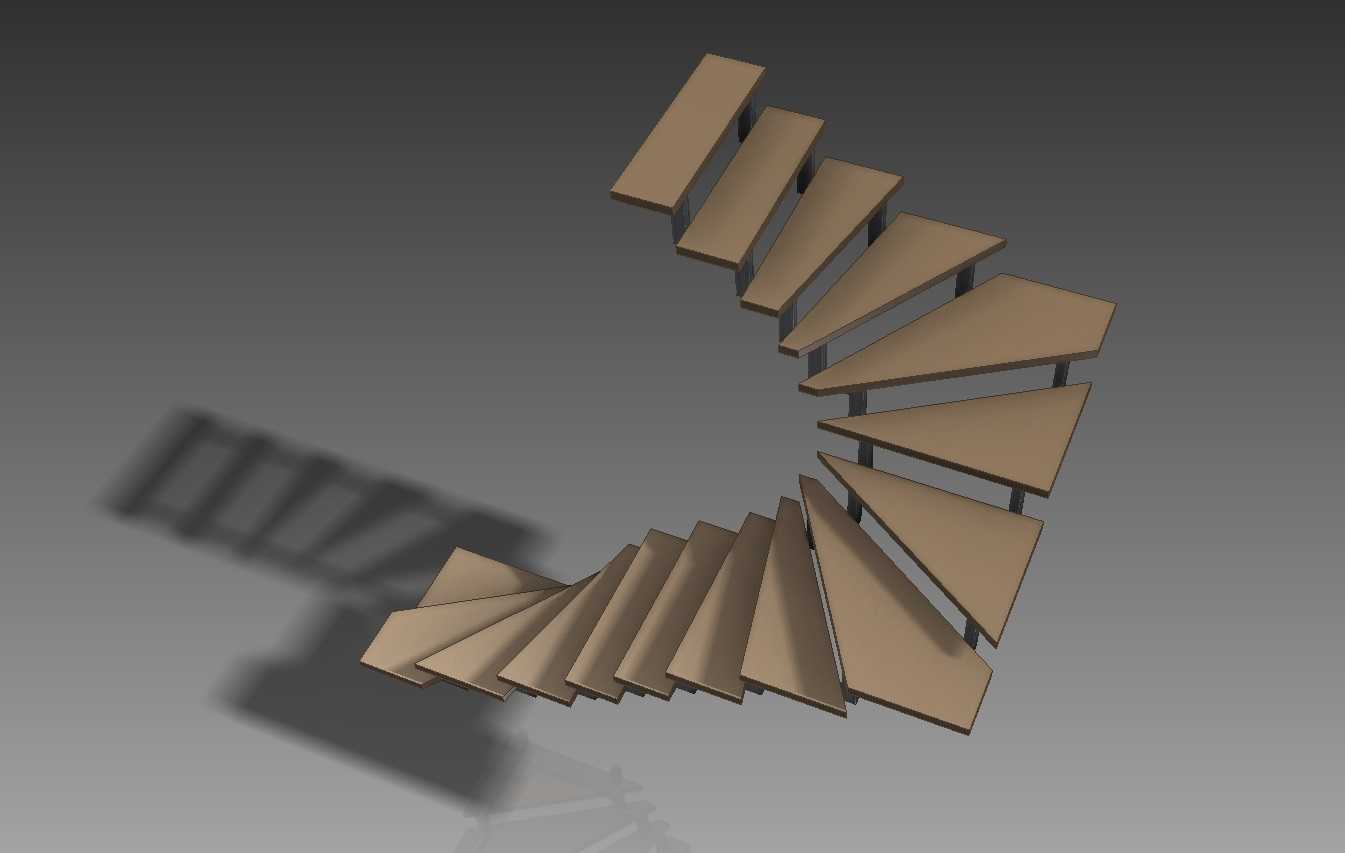

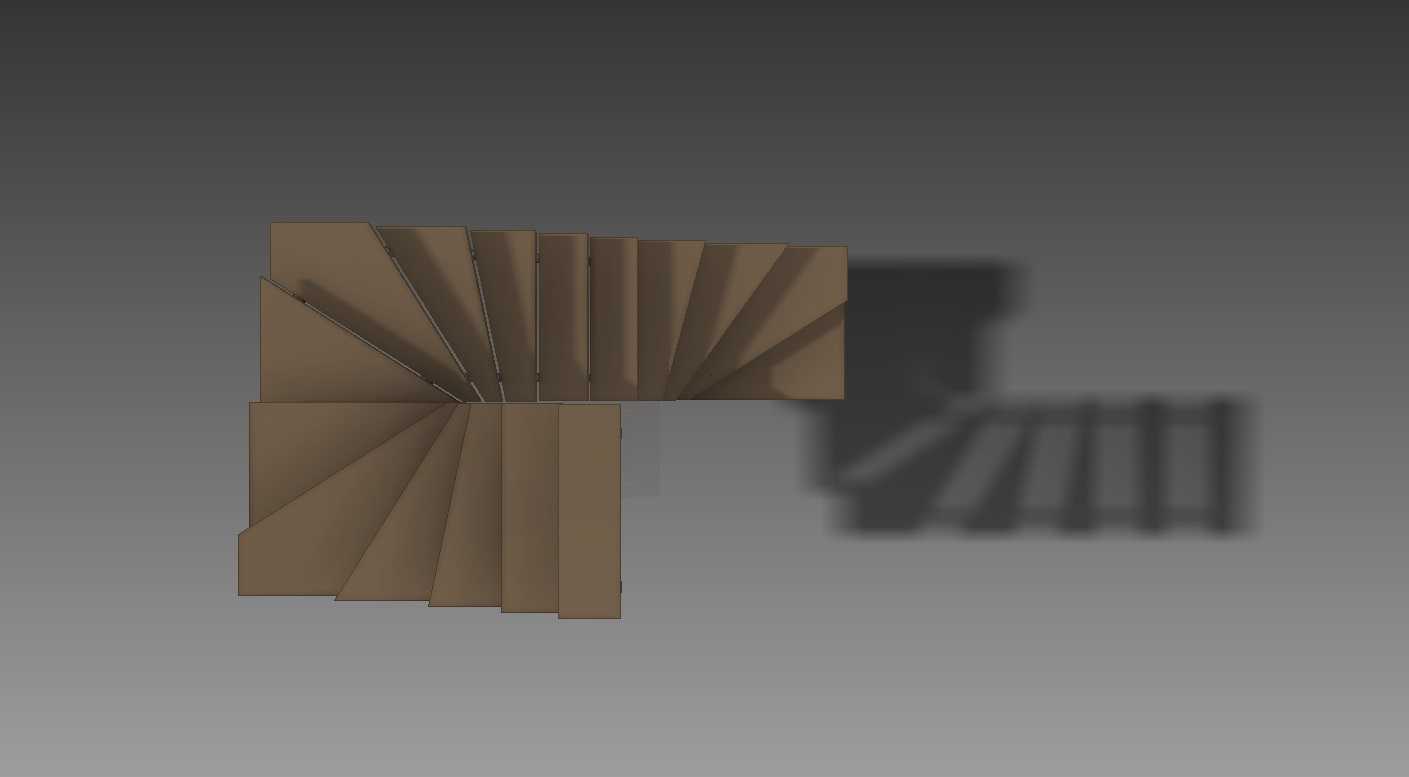

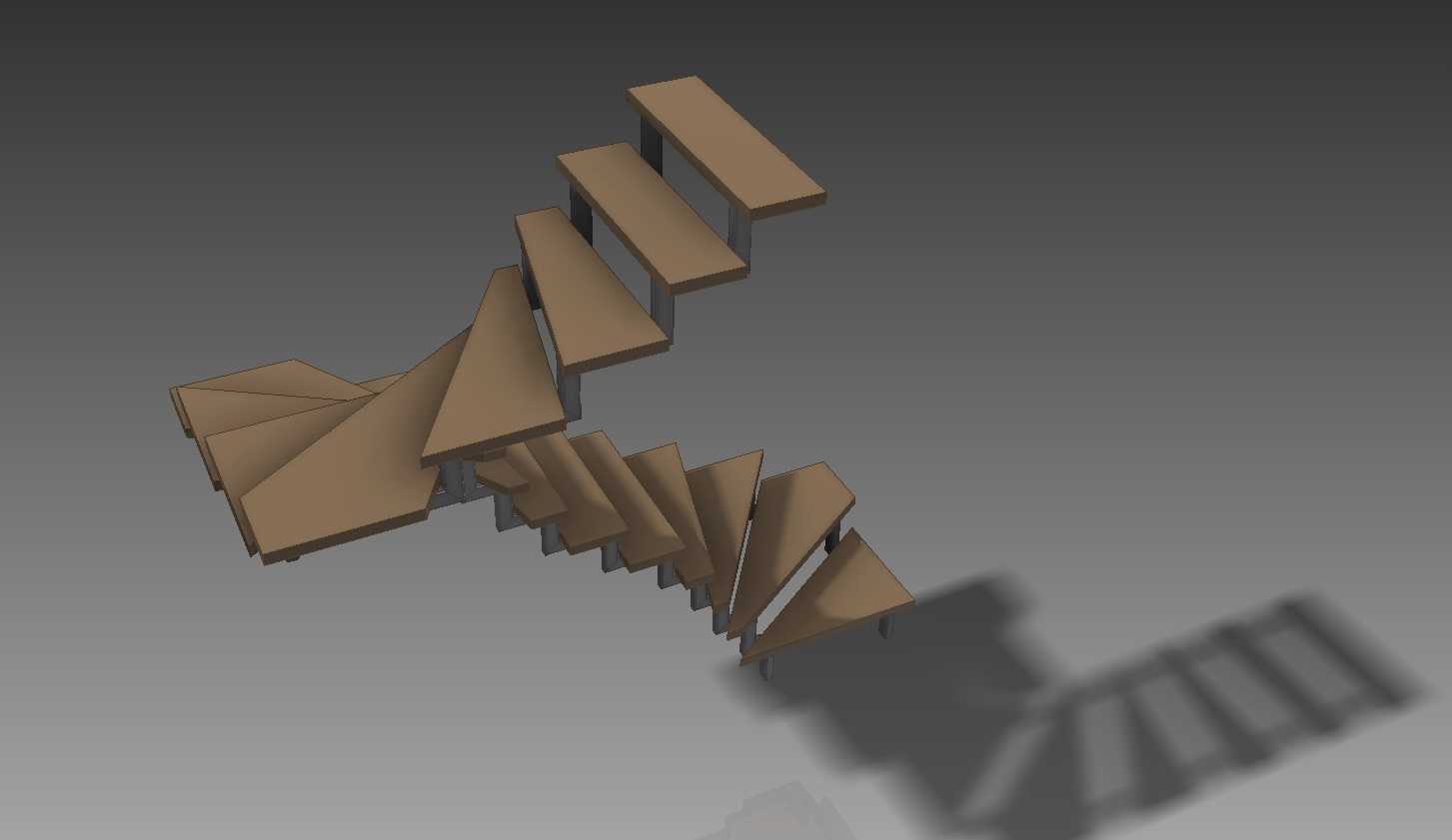

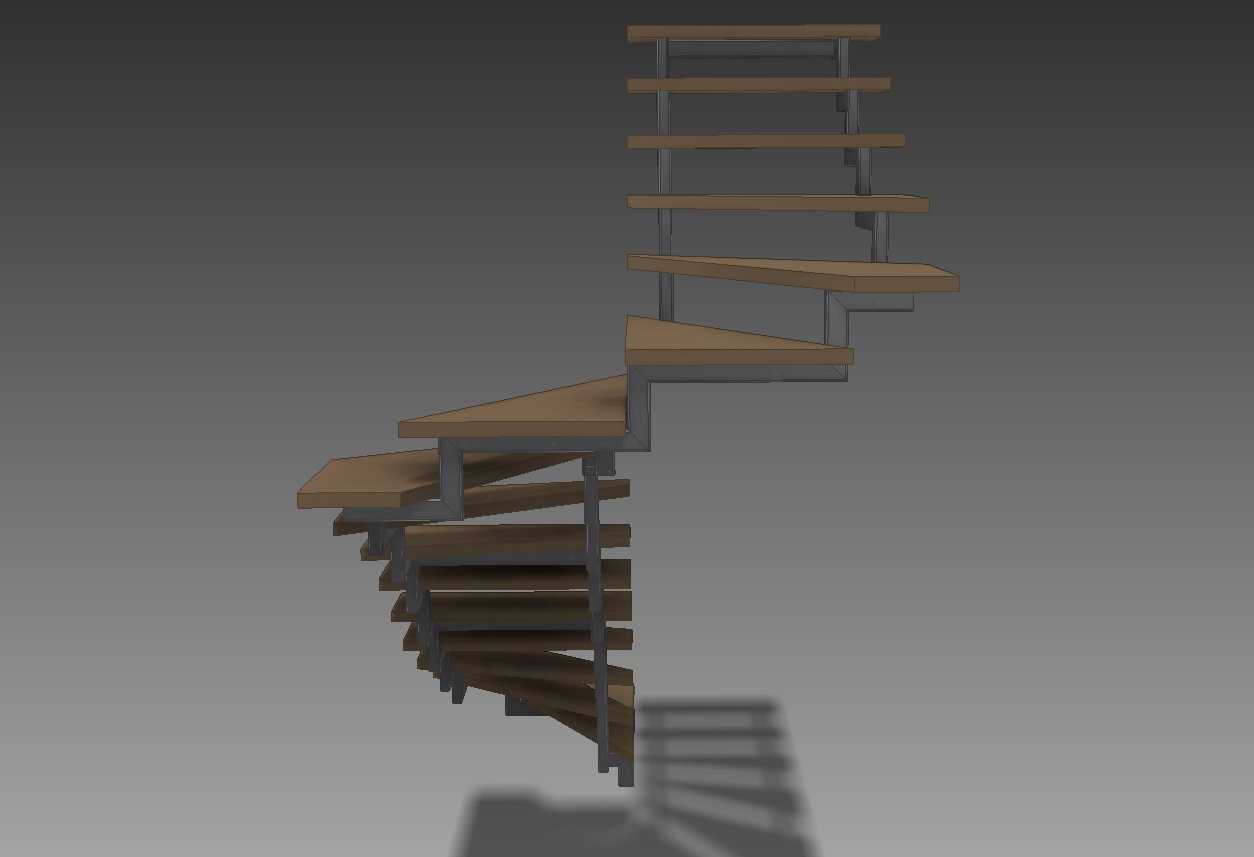

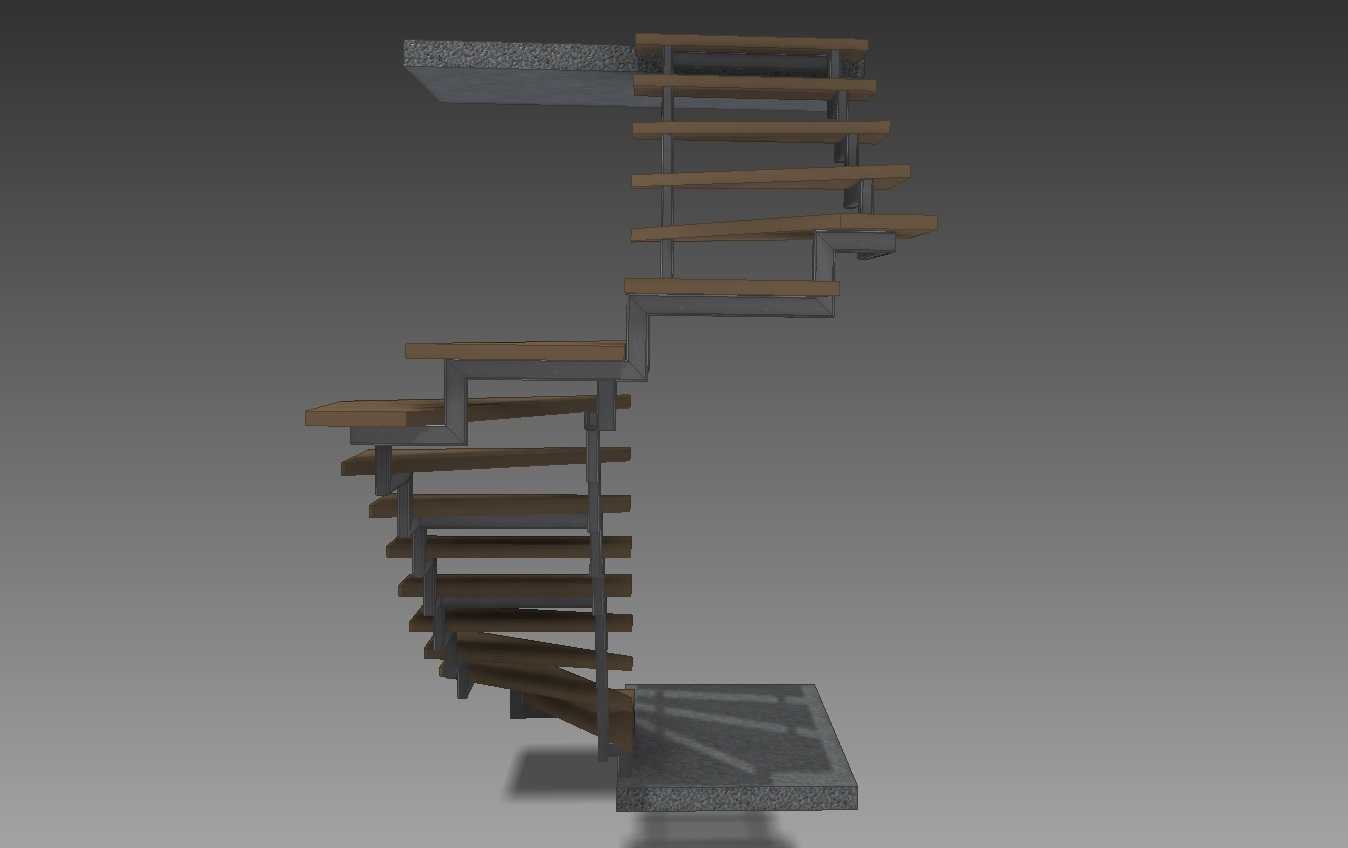

这类扇形踏步弧形旋转梯，多应用在loft夹层、小型复式空间、商业门店转角区域，相比直跑楼梯能大幅缩减水平投影占用面积，在层高2.8米到3.6米的狭小竖向交通场景里，能在不足2平米的地面范围内完成上下层连通，不会像直跑梯那样切割空间动线，也不会像整圆旋转梯那样出现踏步内侧过窄、通行舒适度差的问题。从结构设计逻辑来看，整个梯段没有设置传统的中心承重柱，所有踏步通过侧边的支撑构件串联受力，每一块扇形踏步的内侧窄边宽度控制在120mm以上，外侧踏步宽度保持在280mm到320mm的常规舒适区间，踏步高度统一设置为180mm，符合人体工程学的步幅要求，避免上下楼出现踩空、绊脚的问题。设计时首先要确认上下层的开口边界，上层楼板的预留洞口边缘需要和最上端踏步保持50mm以上的安全间隙，避免通行时磕碰头部，梯段最外侧的旋转半径控制在1200mm以内，保证安装时不会和周边墙体、固定家具产生干涉。每一块踏步的板材厚度根据承重需求设定，常规家用场景下采用20mm厚的实体板材即可满足每平米2.5kN的活荷载要求，侧边的支撑构件采用等截面型材，沿着梯段的旋转弧线排布，每一级踏步和支撑构件的连接位置都做了受力强化，避免长期使用出现踏步松动、下沉的问题。实际安装时，需要先在地面定位梯段的旋转中心点，固定最下端踏步的基座，再逐块向上拼接踏步，调整每一级踏步的水平度，最后将最上端踏步和上层楼板的预埋件做刚性连接，整个梯段不需要额外设置中间支撑，能保持通透的视觉效果，不会遮挡空间采光。这类梯段的踏步角度是根据总旋转角度和踏步数量均分计算的，整个梯段旋转180度完成层高爬升，每一块踏步的扇形夹角保持一致，不会出现局部踏步角度突变的情况，行走时的步幅节奏均匀，同时踏步的边缘做了圆角处理，避免尖锐边角磕碰伤人。在建模过程中，每一块踏步的轮廓都通过参数化关联，调整总层高、旋转半径、踏步数量时，所有踏步的尺寸会自动同步更新，不需要逐块修改轮廓，能快速适配不同现场的安装尺寸边界，支撑构件的路径完全贴合梯段的旋转弧线，和每一块踏步的连接点位精准对齐，不会出现安装错位的问题。
