带内部结构展示的双层民居住宅设计

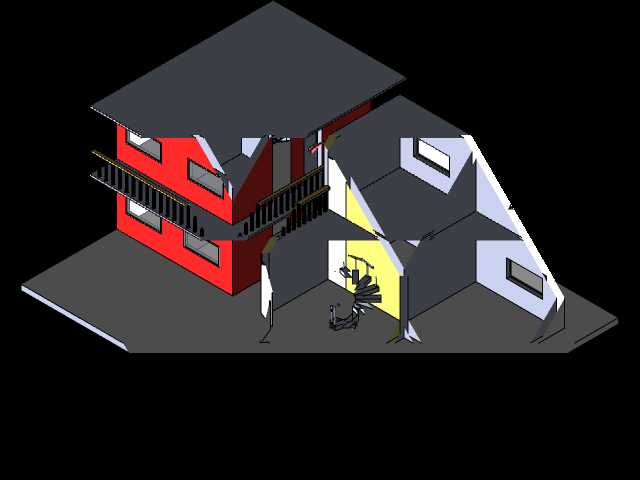

该住宅三维设计采用剖视展示手法，将建筑整体沿纵向剖切，可同时观察外部立面造型与内部空间布局，无需额外拆解模型即可掌握建筑内外的结构对应关系，适合建筑方案汇报、结构教学演示、家装方案前置沟通等场景使用。从结构设计逻辑来看，模型还原了两层带附属坡顶空间的民宅构造，主体居住部分为方正双层布局，外侧设置连通上下层的外置阳台，阳台护栏采用竖向杆件设计，兼顾防护功能与立面通透感；附属坡顶区域与主体建筑衔接，内部预留了螺旋楼梯连通不同标高空间，可作为储物、休闲功能区使用，充分利用坡顶下的冗余空间。设计过程中优先对齐了民用建筑的常规尺寸边界，主体建筑层高符合普通住宅的人体工程学要求，门窗洞口位置与内部房间布局一一对应，外墙分色区分不同功能立面，红色主体墙面搭配灰色屋面，还原了常见民宅的视觉特征。内部空间划分上，每层都预留了采光窗位，保证主要功能房间的自然采光需求，剖切展示的内部墙体位置清晰，可直观看到房间分隔逻辑，螺旋楼梯的踏步尺寸、旋转半径都按照日常通行的尺度设置，没有出现结构干涉或通行空间不足的问题。外置阳台的挑出长度、护栏高度都符合民用建筑的安全规范要求，屋面坡度设置兼顾排水需求与造型协调性，附属坡顶空间的屋面与主体屋面做了衔接处理，避免出现排水死角。模型的结构层级清晰，墙体、屋面、门窗、楼梯、护栏等构件独立可辨，方便后续根据需求调整材质、修改空间布局，或是导出不同视角的剖切图用于方案沟通。对于建筑结构设计从业者来说，该模型可作为民宅类建筑的空间布局参考，直观理解剖视表达的结构逻辑；对于家装设计从业者，可基于现有空间划分快速匹配家具布置方案，提前预判空间尺度是否满足使用需求；对于三维建模学习者，可参考该模型的剖视处理手法，掌握建筑类模型内外结构同步展示的建模思路，理解民用建筑从外部造型到内部空间的对应设计逻辑。
