龙门式数控多轴雕刻机结构设计

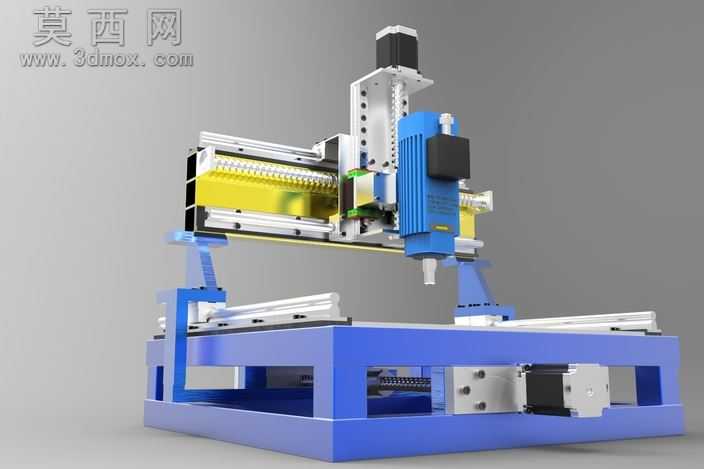

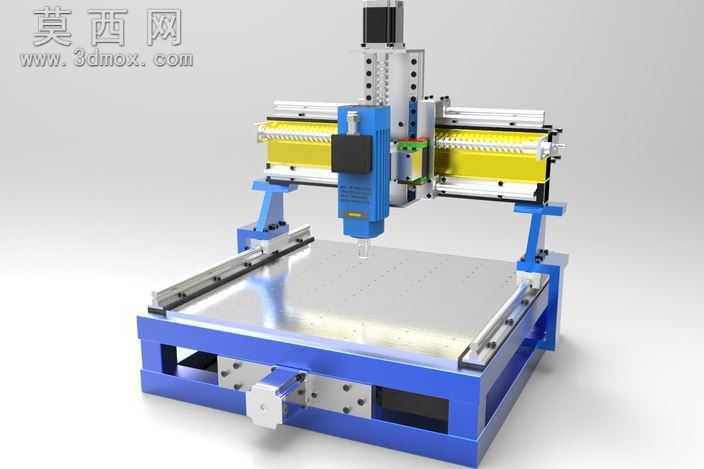

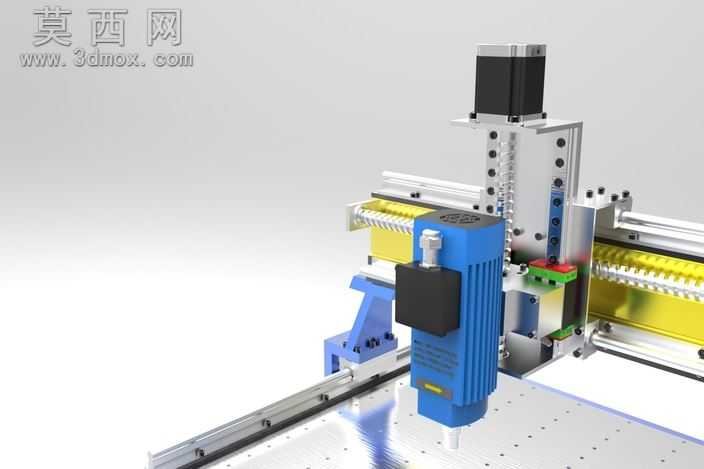

本模型为龙门式数控多轴雕刻机整机三维设计，整体采用方钢焊接床身作为承载基础，建模过程中对各运动部件的装配公差进行了严谨校核，确保XYZ三轴运动行程无干涉。床身部分预留了T型槽工作台安装位，工作台面采用铝合金材质建模，表面均匀排布装夹螺孔，可适配不同规格的工件装夹需求，模型渲染时对金属台面做了拉丝质感处理，还原真实加工台面的哑光金属质感。Y轴传动采用双直线导轨搭配滚珠丝杠的结构，两侧导轨对称布置在床身纵向两侧，丝杠居中安装并通过联轴器与步进电机直连，建模时还原了丝杠螺母座、导轨滑块的细节结构，对轴承座的安装定位面做了精准的尺寸匹配。X轴横梁采用加厚铝型材拼接结构，横跨在Y轴两个滑座之上，横梁内部预留了丝杠安装腔与走线槽，X轴传动同样采用直线导轨加滚珠丝杠的配置，滑座通过连接板与Z轴滑台相连。Z轴滑台采用立式导轨布局，搭载土耳其阿雷尔品牌高速主轴，主轴夹头部分做了细节建模，可直观展示刀具装夹结构，Z轴传动通过步进电机驱动丝杠带动滑台上下进给，模型还原了主轴冷却风道、电机安装法兰的细节特征。整机的电控走线、拖链安装位、限位开关安装座均做了完整建模，各部件的连接螺栓、定位销都按照实际装配规格做了等比例还原，渲染时对机身结构件采用蓝色喷塑材质、传动部件采用镀锌金属材质、运动部件采用阳极氧化铝材质，通过材质区分清晰展示各功能模块的划分。设计过程中充分考虑了加工行程的合理性，设定外形尺寸为50厘米*50厘米*60厘米，X向工作行程35厘米、Y向30厘米、Z向14厘米，可满足小型板材、工艺件的雕刻加工需求，各轴的运动限位、硬限位撞块都做了对应设计，确保设备运行的安全性，整体结构紧凑，传动布局合理，可作为小型数控雕刻机开发、教学演示的参考三维模型。
