桌面型三轴数控PCB雕刻机结构设计

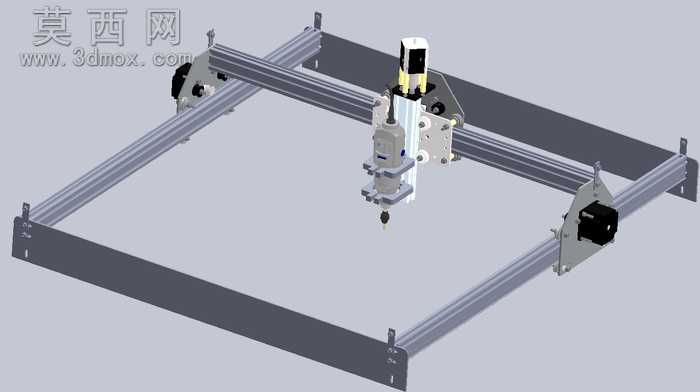

本模型为桌面级轻型三轴数控雕刻设备，整体采用模块化设计思路，以标准工业铝型材搭建核心机架框架，兼顾轻量化与结构装配便捷性，适配个人工作室、小型创客场景下的PCB线路板雕刻、薄亚克力板材切割、软质材料镂铣加工需求。建模过程中针对传统桌面雕刻机抗扭刚度不足的问题进行了结构优化，对横梁、Y轴传动支座的连接点位做了加强设计，通过增加型材连接角件的固定点位，分散运动过程中Z轴主轴高速作业产生的振动载荷，降低加工过程中的共振偏移量。模型完整还原了设备的传动结构：X轴采用双光轴导轨搭配同步带传动，保证横梁横向移动的直线度；Y轴双侧同步带驱动，配合铝型材自带的槽道安装导轨，大幅降低装配调试的难度；Z轴采用直线光轴加丝杆传动结构，搭载高速电主轴安装座，可适配不同功率的小型雕刻主轴，满足不同材质的加工进给需求。机架两端的传动端座做了集成化设计，将步进电机安装位、同步带张紧结构整合为单个装配部件，减少零散零件的数量，降低后期维护调整的难度。建模时对所有连接孔位、型材切割长度、标准件选型都做了参数化定义，可直接导出工程图用于实物加工装配，同时对运动部件的行程做了干涉校验，确保三轴全行程移动过程中无结构碰撞，各传动部件的运动预留间隙符合实际装配公差要求。设备整体结构紧凑，占地面积小，可直接放置于普通工作台面使用，机架底部预留了工装平台安装位，可搭配亚克力或电木加工平台使用，满足不同工件的装夹固定需求。
