航模动力组含电机螺旋桨微调器三维设计

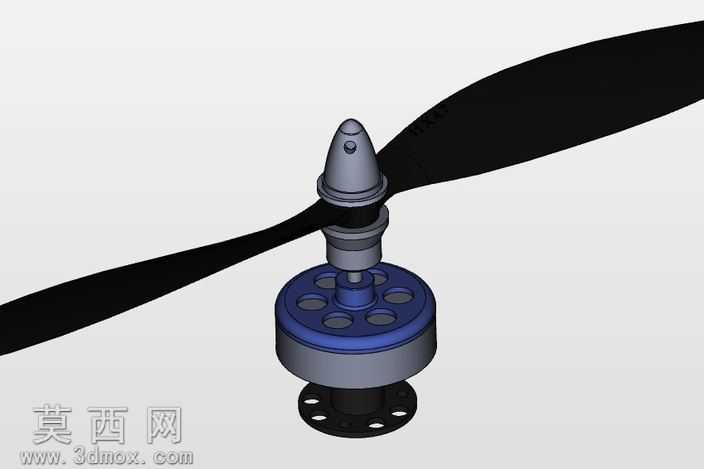

本作品为航模用动力驱动组件的三维建模设计，整体包含外转子无刷电机、双叶螺旋桨、桨夹微调器三个核心部分，建模过程中采用自底向上的装配设计思路，先分别完成单个零件的参数化建模，再通过同轴配合、端面贴合、限位约束完成整体装配，保证各部件的装配干涉量为零，符合实际航模配件的装配公差要求。电机部分采用分层建模逻辑，分别构建底部安装法兰、定子绕组基座、外转子磁钢罩、顶部输出轴结构，其中安装法兰预留标准安装孔位，孔位间距符合航模电机通用安装规格，定子部分做了简化的镂空槽特征还原真实电机的散热结构，转子外壳做了环形台阶结构用于和磁钢、端盖配合，输出轴做了定位台阶用于安装桨夹。螺旋桨部分采用曲面建模完成双叶桨的翼型结构，桨根位置做了加厚处理与桨夹配合，桨叶从根部到梢部完成翼型的渐变扭转，还原真实螺旋桨的气动外形特征，桨叶表面做了光滑曲面处理，渲染时采用哑光黑色材质模拟尼龙桨的真实质感。微调器即桨夹部分采用阶梯轴套结构，包含锥形锁紧头、桨垫、锁紧螺母结构，锥形头可以适配不同孔径的螺旋桨安装孔，通过锁紧结构实现螺旋桨与电机轴的同轴固定，同时可以微调桨叶的动平衡，减少电机高速运转时的震动。渲染阶段采用金属材质模拟电机外壳的金属质感，蓝色阳极氧化材质还原电机端盖的常见外观，哑光塑料材质模拟螺旋桨的尼龙材质，金属亮面材质处理桨夹的锁紧结构，整体场景采用柔和的环境光打光，突出各部件的结构轮廓与装配关系，所有零件的尺寸比例均参考市售HexTronik DT750电机与Gemfan 11x4.7螺旋桨的实际参数设计，可直接用于航模动力系统的结构展示、装配教学或者3D打印改装参考，建模过程中对非核心的绕组铜线、细小电子元件做了合理简化，在保证外观还原度的同时控制了模型的整体面数，兼顾展示效果与文件易用性。
