RCTIMER万向节无刷电机三维结构设计

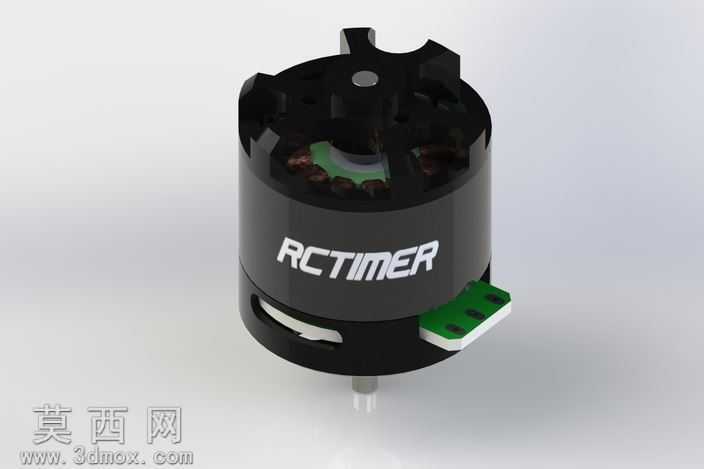

本作品为万向节无刷电机的三维参数化设计模型，建模过程严格遵循小型外转子无刷电机的真实生产尺寸规范，在SolidWorks软件中完成全零件的特征建模与整机装配。建模阶段首先完成核心零部件的独立构建：针对外转子壳体部分，采用旋转凸台特征生成圆柱主体结构，通过拉伸切除加工出顶部的安装卡槽与侧面的减重镂空槽，对壳体表面的品牌标识区域采用包覆特征实现凹陷文字效果，还原真实产品的外观细节；定子组件部分，通过圆周阵列特征完成多组硅钢片叠压结构的建模，对应绕组槽位做精准的尺寸约束，匹配漆包线缠绕的空间预留；输出轴部分采用阶梯轴设计，通过拉伸与倒角特征完成轴肩定位结构，保证与转子壳体、轴承位的装配公差匹配；侧边的接线座部分，单独建模绿色PCB基板结构，通过拉伸凸台做出焊盘凸起与接线引脚，还原电子调速器连接的接口结构。材质与渲染环节，针对不同零部件赋予对应物理材质：转子外壳赋予哑光黑色硬质工程塑料材质，添加细微的磨砂颗粒纹理提升真实感，金属输出轴赋予抛光不锈钢材质，调整反射参数体现金属高光特性，定子绕组部分赋予深棕色漆包线材质，接线座PCB赋予阻焊绿油材质并添加哑光质感，整体渲染采用柔和的影棚布光，通过环境闭塞效果凸显零件间的装配层次，清晰展示各部件的衔接关系。结构设计上充分考虑万向节使用场景的动力输出需求，外转子结构保证了大扭矩输出特性，顶部的多组卡槽设计适配万向节机构的快装需求，侧边出线结构避免转动过程中的线材干涉，各装配体间添加了正确的同轴心、重合配合约束，可实现转子相对定子的转动自由度模拟，完整还原无刷电机的工作装配状态，可直接用于航模动力系统的装配仿真、结构验证以及相关教学演示场景。
