凯利72450无刷电机控制器三维建模设计

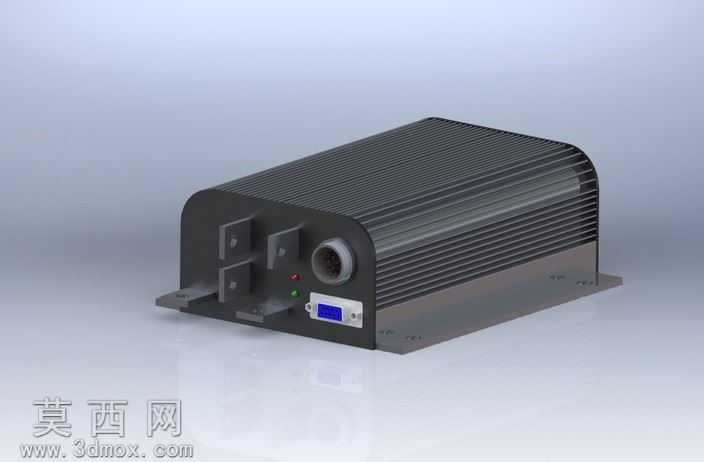

本模型为凯利72450无刷电机控制器的三维数字化设计成果，建模阶段依托三维设计软件完成全参数化构建，首先对控制器的整体外形进行基准定位，以底部安装法兰为装配基准面，依次搭建主体散热壳体、前端接线端子区、信号接口区、状态指示区的结构框架。主体壳体部分还原了产品的挤压铝型材散热结构，对壳体表面平行排布的散热鳍片做了等距阵列建模，精准还原鳍片的厚度、间距与圆弧过渡边角，保证散热结构的形态还原度；壳体两端的端盖结构做了贴合式建模，匹配主体壳体的安装卡扣与固定孔位，还原端盖与主体的装配间隙与贴合关系。前端功能区部分，依次完成了大电流接线柱的建模，还原接线柱的固定基座、接线平面与紧固结构；对圆形航空信号接口做了细节建模，还原接口外圈的固定螺纹、内部插针排布结构与接口周边的密封台阶；对状态指示灯、调试接口分别做了独立建模，还原指示灯的透光孔位、调试接口的蓝色防护边框与接口内部的针脚结构，同时还原了接口旁的标识凸点细节。底部安装支架部分，还原了两侧伸出的带安装孔固定耳，对固定耳的折弯角度、安装孔的沉头结构做了精准还原，匹配实际产品的安装定位需求。材质与渲染阶段，为主体散热壳体赋予黑色磨砂铝合金材质，调整材质的粗糙度与金属度参数，还原铝型材氧化发黑后的哑光金属质感，同时为散热鳍片的边缘添加细微的高光反射效果，体现金属加工的质感；接线柱部分赋予镀镍金属材质，还原金属接线端子的亮面金属质感；信号接口部分赋予黑色硬质塑料与金属插针的组合材质，调试接口的蓝色边框赋予蓝色工程塑料材质，指示灯部分赋予半透明红、绿色塑料材质，模拟指示灯透光罩的半透明效果。渲染阶段采用柔和的影棚布光，主光源从侧上方照射，凸显散热鳍片的凹凸层次感，辅助光源补亮前端接口区域的细节，添加柔和的环境反射效果，让金属材质的反光更自然真实，最终呈现的模型完整还原了该款电机控制器的外观结构与细节特征，可用于电动自行车、电动汽车的电控系统装配演示、结构校核与展示场景使用。
