门顶安装式隐蔽枢轴连接构件

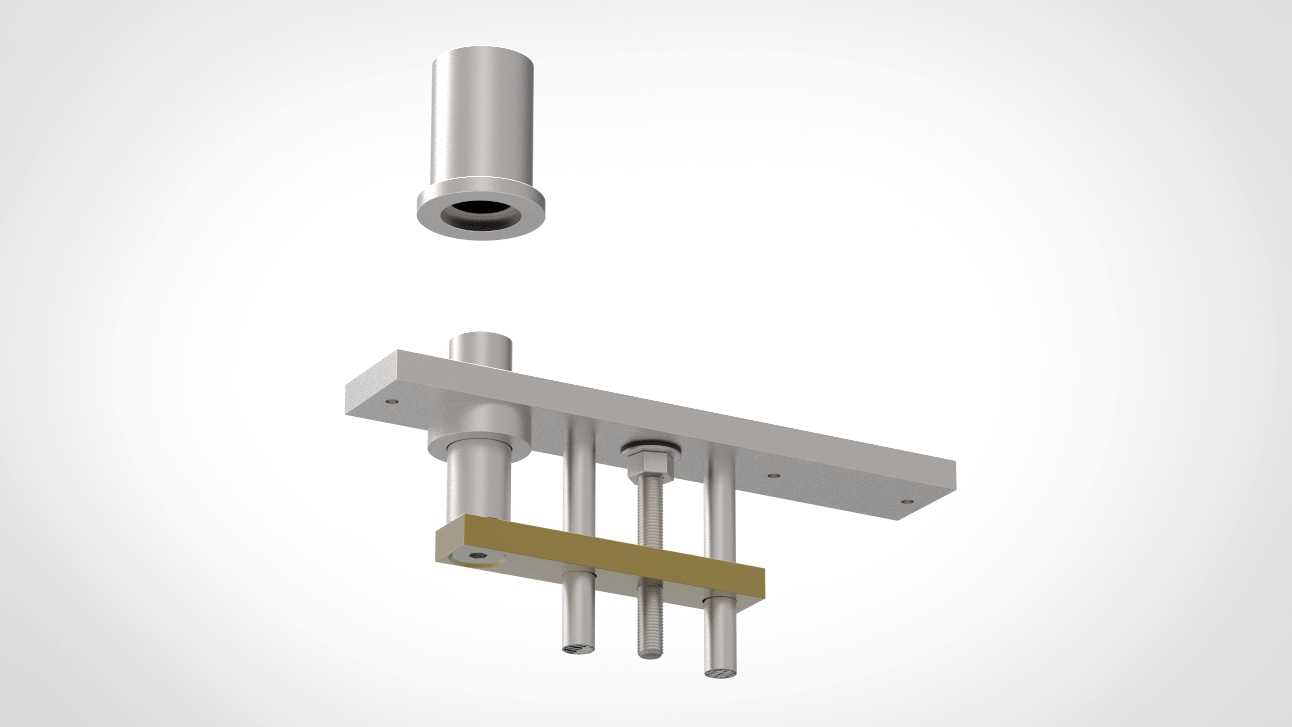

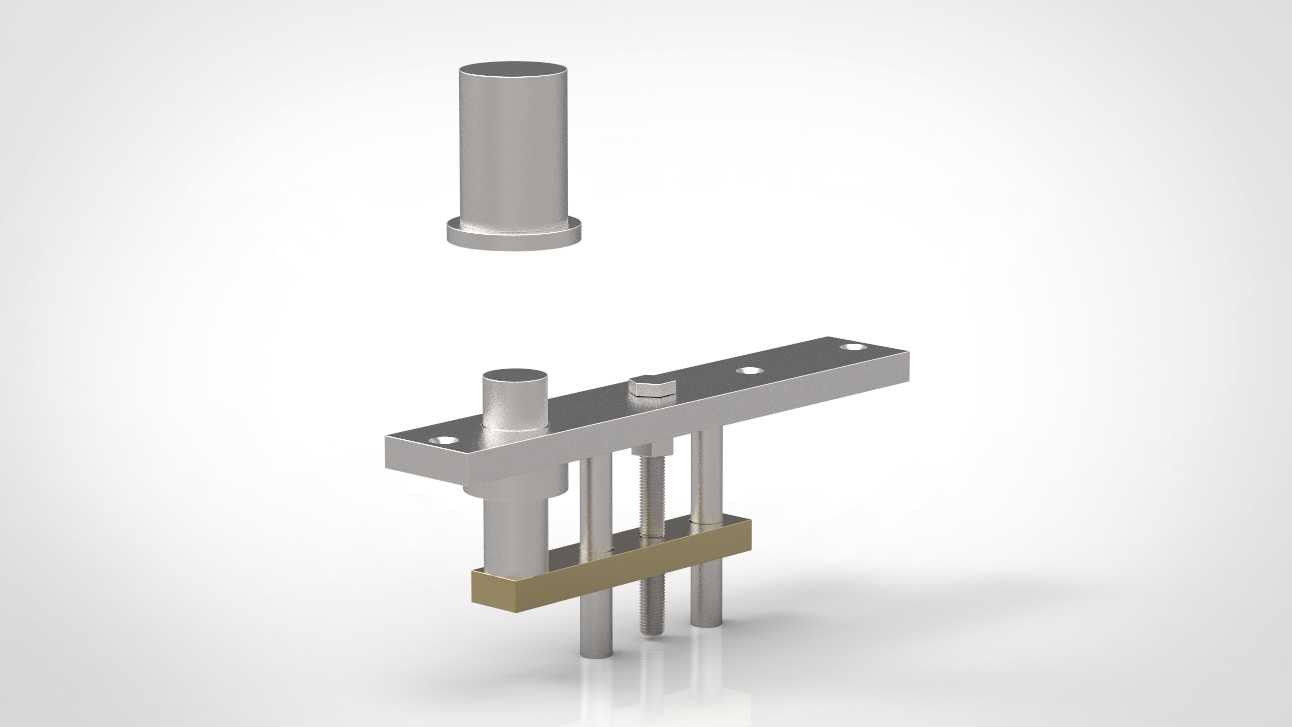

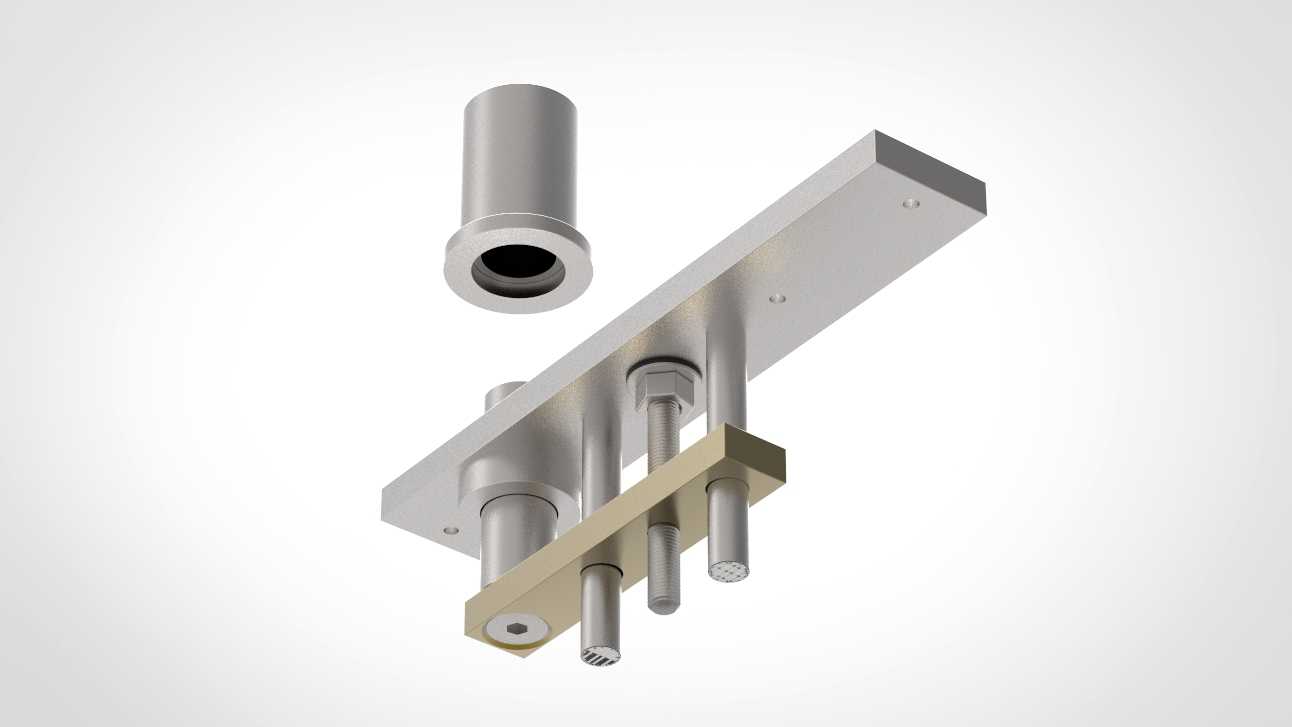

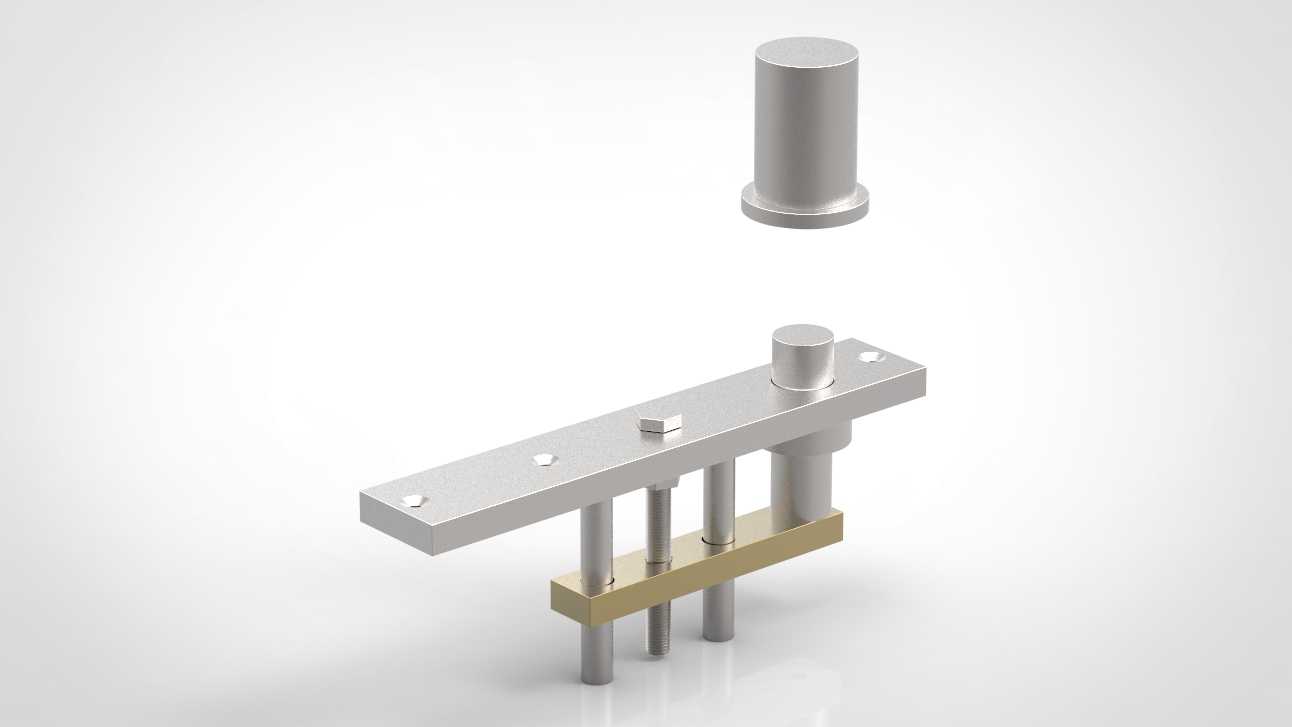

在商用空间、高端家装的室内门安装场景中，常遇到现场为现浇混凝土天花板、无法在顶面直接开槽布设常规天地轴的工况，这类隐蔽枢轴装置正是为解决该类安装痛点设计的专用连接构件。区别于常规外露合页、明装天地轴，该构件将枢轴受力点转移至门体顶部的安装基板上，无需在混凝土天花板内做预埋开槽作业，适配已完成土建浇筑、顶面无法二次破坏的精装改造项目，也适用于无吊顶、顶面管线密集无法布设常规转轴的办公空间隔断门安装。从结构设计逻辑来看，整套构件采用分体式装配思路，上部的圆柱轴套为固定端，安装时预先固定在门顶侧的墙体或加固基层上，下部的长条形安装基板通过多组螺栓与门体顶部端面锁固，轴体与轴套的配合间隙控制在0.1mm以内，既保证门体转动时无旷量异响，也能避免间隙过大导致的门体下垂偏移。中间的黄铜色限位块承担转动角度限位与承重分散作用，可将单扇门的承重均匀传递到基板的三个固定点位上，避免单点受力导致的基板变形。安装边界方面，整套构件突出门体顶面的高度控制在45mm以内，安装时仅需在门顶端面铣出深度12mm的沉台用于嵌装基板，无需在门体侧面开槽，适配厚度40mm-60mm的实木门、铝框门、复合板材门，单套构件额定承重可达80kg，满足常规室内单开门的承重需求。设计时特意将所有固定螺栓、转轴结构隐藏在门体与基层的缝隙内，门体关闭状态下外部无可见五金件，契合极简风格的空间设计需求。转动部位采用轴套与光轴的硬摩擦配合，无需额外添加润滑油脂，长期使用不会出现油污渗漏污染门体的问题，轴体表面做硬化处理，耐磨次数可达10万次以上，满足商用空间高频次开关的使用要求。现场安装时可通过基板上的腰型孔微调门体的前后、左右位置，抵消土建施工带来的安装误差，降低现场安装的调试难度，无需专用工装即可完成装配作业。
