立式低压成套配电柜体结构设计

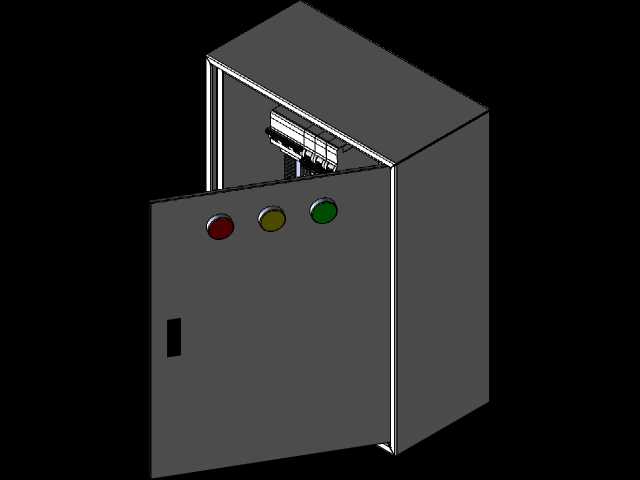

这款立式低压配电柜体的三维结构设计，首先要匹配工业厂房、商用建筑配电间的常规安装场景，这类柜体通常承担末端回路的配电分配、设备供电通断控制、线路过载短路保护的核心作用，日常运维中需要兼顾操作便捷性与内部元件的防护需求。从设计思路来看，整体采用封闭式冷轧钢板折弯拼焊的柜体框架，前门做单开门开合结构，门体与柜体框架之间预留密封胶条安装槽位，可满足IP40以上的常规防护等级要求，避免车间内的粉尘、飞溅杂物落入柜内影响电气元件运行。门体上部预留三个指示灯安装孔位，分别对应电源指示、运行指示、故障指示的常规配置，开孔尺寸匹配通用型AD16系列指示灯的安装规格，门体中下部预留嵌入式操作把手的安装位，把手旁预留小型观察窗位，可在不开门的情况下观察柜内部分断路器的分合状态。柜体内部预留多层安装梁的固定孔位，安装梁采用可调节式设计，可根据实际配置的断路器、接触器、接线端子排的尺寸调整安装高度，适配不同回路数量的配置需求，柜内顶部预留走线槽的安装空间，方便主回路与控制回路的线束分层布设，避免强弱电线路干扰。柜体侧面预留进出线敲落孔，可根据现场布线方向选择顶部或者底部进出线，敲落孔尺寸覆盖常规的电缆穿线格兰规格，无需现场额外扩孔。从安装边界来看，这款柜体的深度适配靠墙安装的空间要求，柜后门与墙体预留不小于200mm的散热与运维空间即可，柜体底部预留四个固定地脚的安装孔，可直接通过膨胀螺栓固定在水泥地面上，也可搭配槽钢底座做抬高安装，适配配电间的电缆沟布线场景。设计过程中充分考虑了日常运维的操作需求，前门开合角度可达到120度以上，门体与柜体之间采用可拆卸式铰链连接，方便后期检修时快速拆卸门体，门体与柜体框架之间预留接地端子的安装位，保证金属柜体的可靠接地，满足电气安全规范要求。内部元件安装区域的排布遵循上主回路下控制回路的常规配电布局逻辑，上部预留主进线断路器的安装空间，下部依次排布分回路断路器、接触器、热继电器等元件，接线端子排布在柜内最下部，方便外部线缆的接入与后期维护查线。柜体的门板做加厚处理，避免长期开合出现变形，门体边缘做折弯卷边处理，既提升门板结构强度，也能避免安装运维过程中割伤操作人员。
