挖掘机工作臂液压驱动结构设计

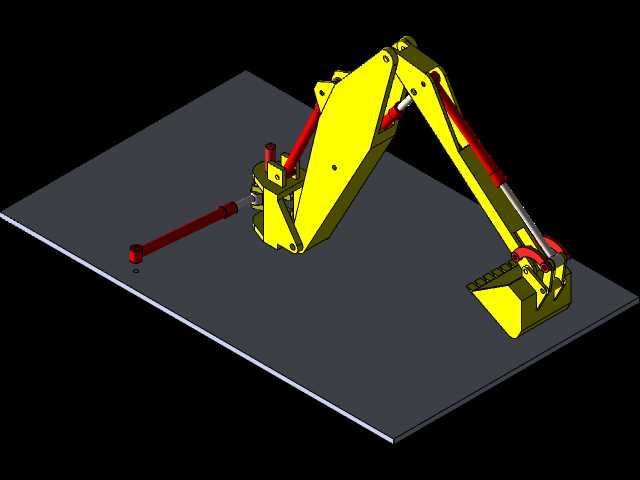

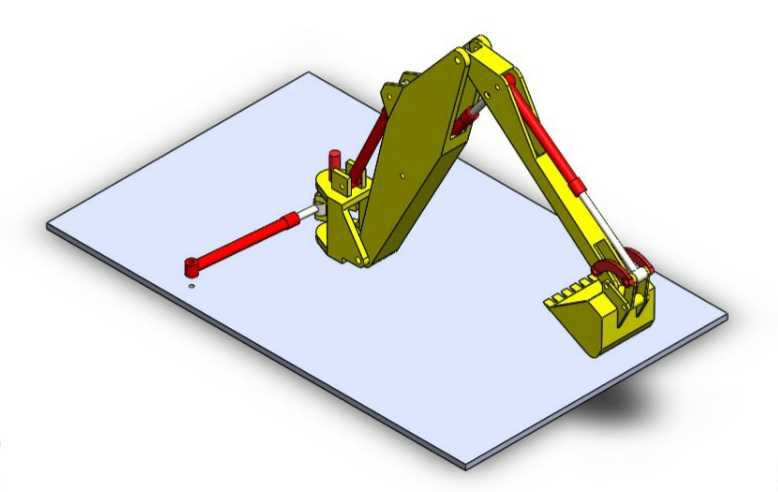

这套挖掘机工作臂结构，核心服务于土石方作业场景下的物料挖掘、提升与卸料动作，覆盖市政管网开挖、矿山剥离、基坑作业、农田水利修整等多类工程场景，是挖掘机完成核心作业功能的直接执行单元。整套结构采用铰接式多段臂设计，共配置四组液压活塞缸作为动力输出部件，分别对应动臂举升、斗杆收放、铲斗翻转以及附属摆角调整动作，可实现作业范围内任意位置的姿态调整，满足不同挖掘深度、卸料高度以及作业半径的工况需求。从设计逻辑来看，各臂段的铰接点位置经过受力优化，在保证最大作业伸展距离的同时，将液压油缸的推力负载控制在合理区间，避免极端姿态下出现油缸受力过载、结构件应力集中的问题。臂体主体采用箱型焊接结构的设计思路，在保证整体抗弯抗扭强度的前提下，尽可能降低结构自重，减少动臂举升过程中的无用功率损耗。安装边界方面，整套工作臂的底部铰接座可直接匹配通用型挖掘机的回转平台安装接口，铰接孔位的同轴度、安装面的平面度公差均按照工程机械通用装配标准设定，无需额外改制即可完成与主机平台的对接；液压油缸的进出油口采用标准液压管接头规格，可直接接入主机的液压控制系统，配合主控阀完成各动作的独立与复合操作。铲斗部位采用带斗齿的耐磨结构设计，斗唇部位做了加厚处理，可适配硬土、碎石等不同硬度物料的挖掘作业，斗杆与铲斗的铰接处设置了耐磨衬套，可降低长期往复转动带来的结构磨损，延长部件的维护周期。实际作业过程中，各液压油缸的伸缩行程匹配对应臂段的转动角度范围，可实现铲斗在作业面的精准对位，配合回转平台的转动，可覆盖机身周边扇形区域内的所有作业点位，既可以完成垂直向下的深挖作业，也可以完成水平方向的场地平整、物料归集作业，在狭窄作业空间内也能通过调整臂段姿态完成受限空间内的施工操作。结构的各转动铰接点均预留了润滑注油通道，日常维护时可直接通过注油嘴完成润滑脂加注，无需拆解结构即可完成常规保养作业，适配工程现场的粗放维护条件。
