低多边形电动三轮客运代步车结构设计

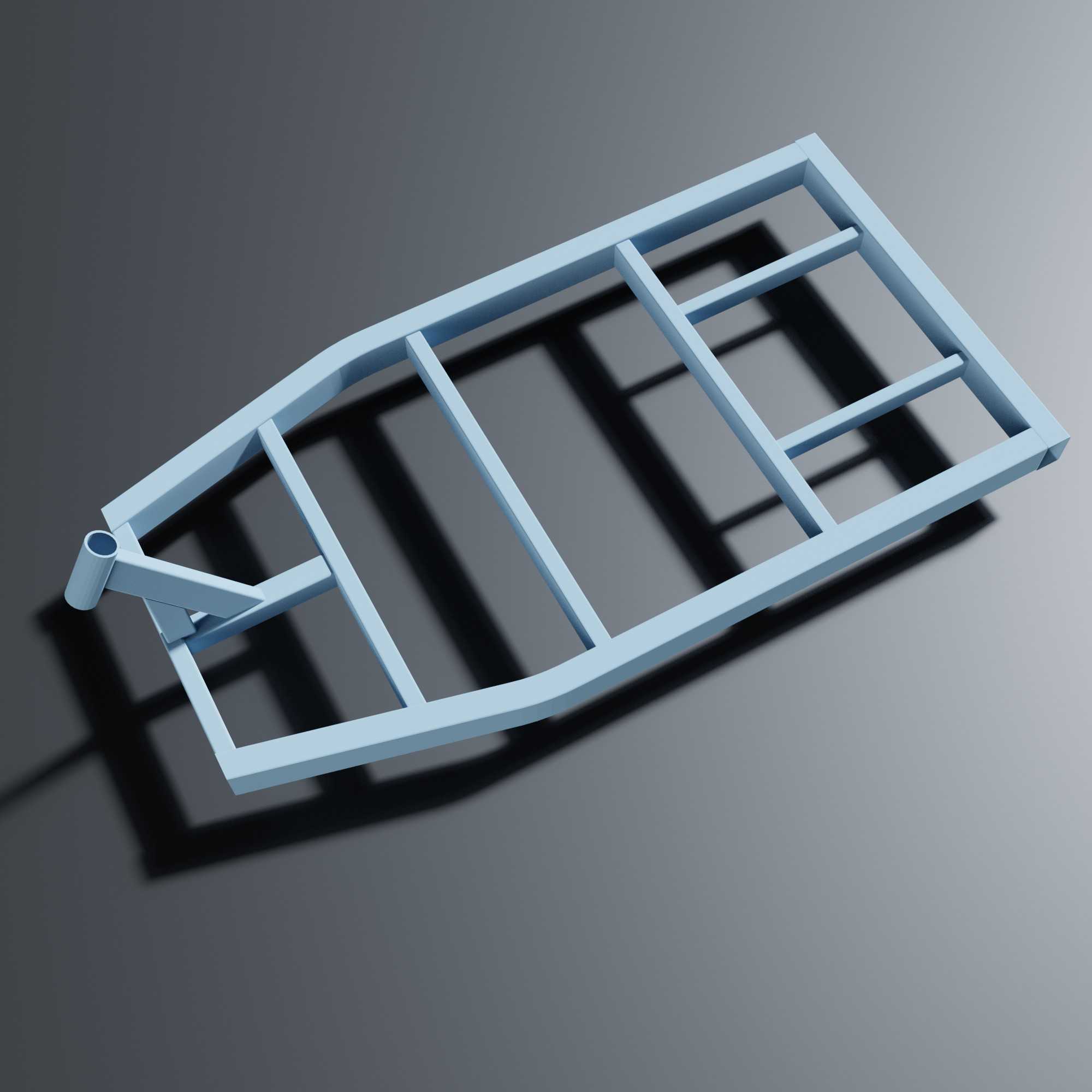

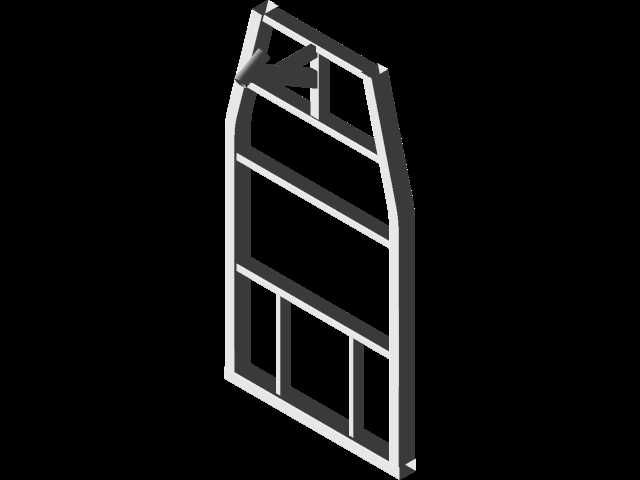

这款低多边形风格的电动三轮载具，主要面向城市短途接驳、社区便民出行、景区观光代步等场景设计，区别于传统货运三轮的结构取向，整体布局更侧重驾乘人员的乘坐空间与行驶稳定性。从结构布局来看，整车采用前单轮转向、后双轮驱动的经典三轮底盘架构，前部转向立柱集成车把操控组件，预留了转向轴承、刹车线组的走线路径，转向节的安装位匹配常规10寸低速电动轮的安装孔距，可直接适配市面通用的电动三轮前轮总成。后部底盘采用框架式焊接结构，两侧后轮的安装支座预留了轮毂电机的固定位，后桥位置设计了电池舱的安装边界，可容纳48V20Ah规格的铅酸或锂电池组，电池舱上方为驾乘舱底板，底板距离地面高度控制在320mm，方便乘客上下车，同时兼顾过坎时的底盘通过性。驾乘舱的轮廓采用低多边形折面设计，并非单纯的视觉风格化处理，这种折面结构在实际钣金加工中可通过折弯工艺直接成型，无需复杂的曲面冲压模具，能有效降低小批量生产的开模成本，舱体两侧预留了透明挡风板的安装卡槽，前部设置了简易仪表台的安装位，可集成电量显示、灯光控制等基础功能组件。设计过程中优先控制了整车的宽度尺寸，整车最大宽度控制在1000mm以内，可顺利通过城市非机动车道、社区狭窄通道，整车长度控制在2200mm，转弯半径小于3m，在狭窄街巷掉头、停靠都十分灵活。底盘的悬挂结构采用前叉弹簧减震、后板簧减震的组合，前减震行程预留80mm，可过滤铺装路面的细碎颠簸，后板簧采用3片式变截面钢板弹簧，兼顾空载时的乘坐舒适性与满载时的承载能力，额定承载状态下底盘离地间隙不小于150mm，可应对城市道路常见的减速带、坑洼路面。整车的线束走向全部沿底盘纵梁预留的走线槽布置，避免线束外露被剐蹭损坏，灯光系统的安装位在前部大灯、后部尾灯位置都做了预留，可直接匹配通用的电动车灯光组件。从建模细节来看，所有部件的装配边界都做了干涉检查，转向轮在最大转角状态下不会与前部舱体、挡泥板发生剐蹭，后轮在减震最大压缩行程下也不会与轮拱发生磕碰，各连接部位的螺栓孔位都对应通用标准件尺寸，无需定制特殊紧固件，这份模型可直接作为低速电动三轮代步车的方案验证模型使用，也可用于场景渲染、交通类数字孪生场景的载具素材搭建。
