长条形双管格栅式工业照明灯具结构设计

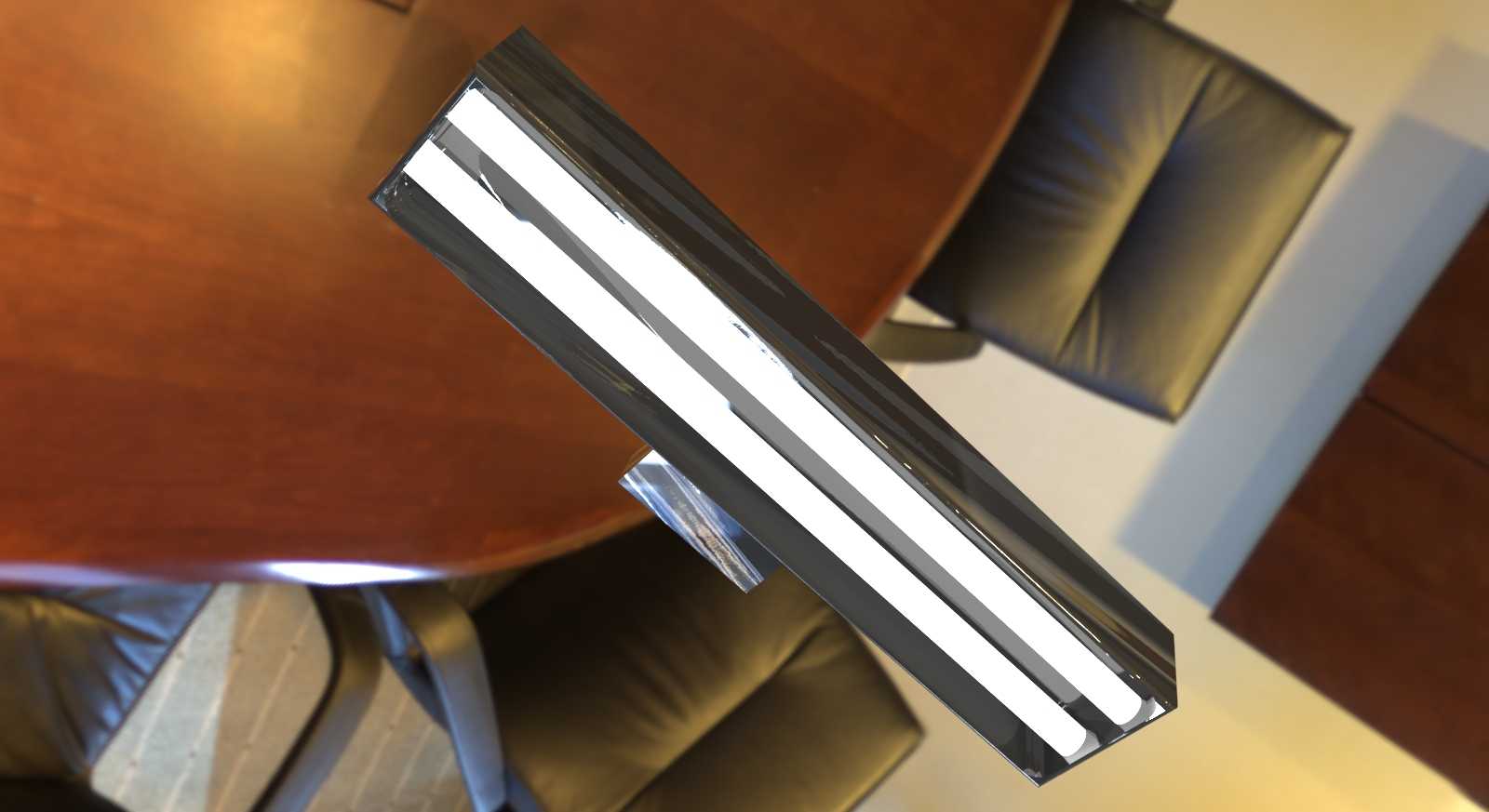

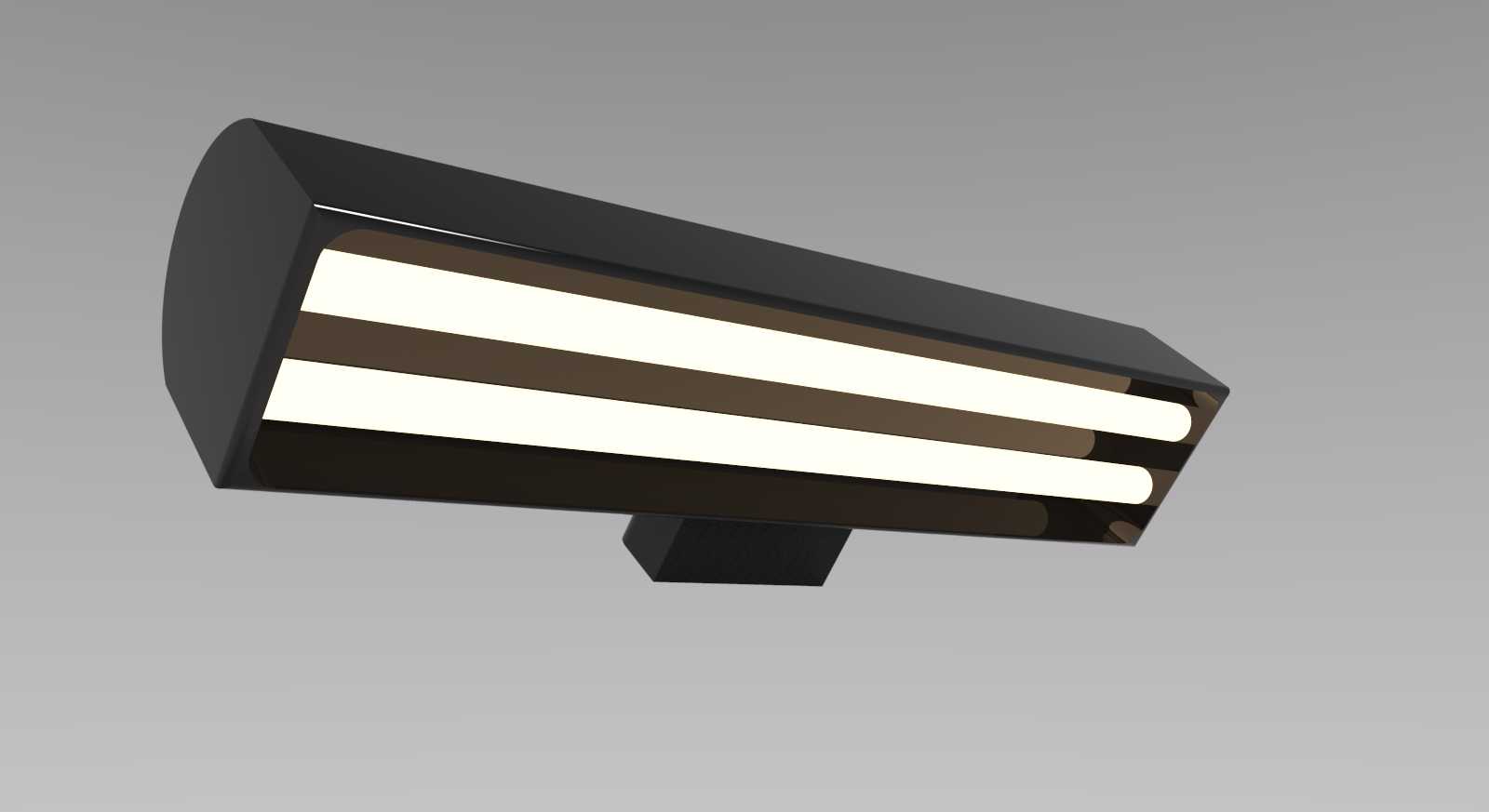

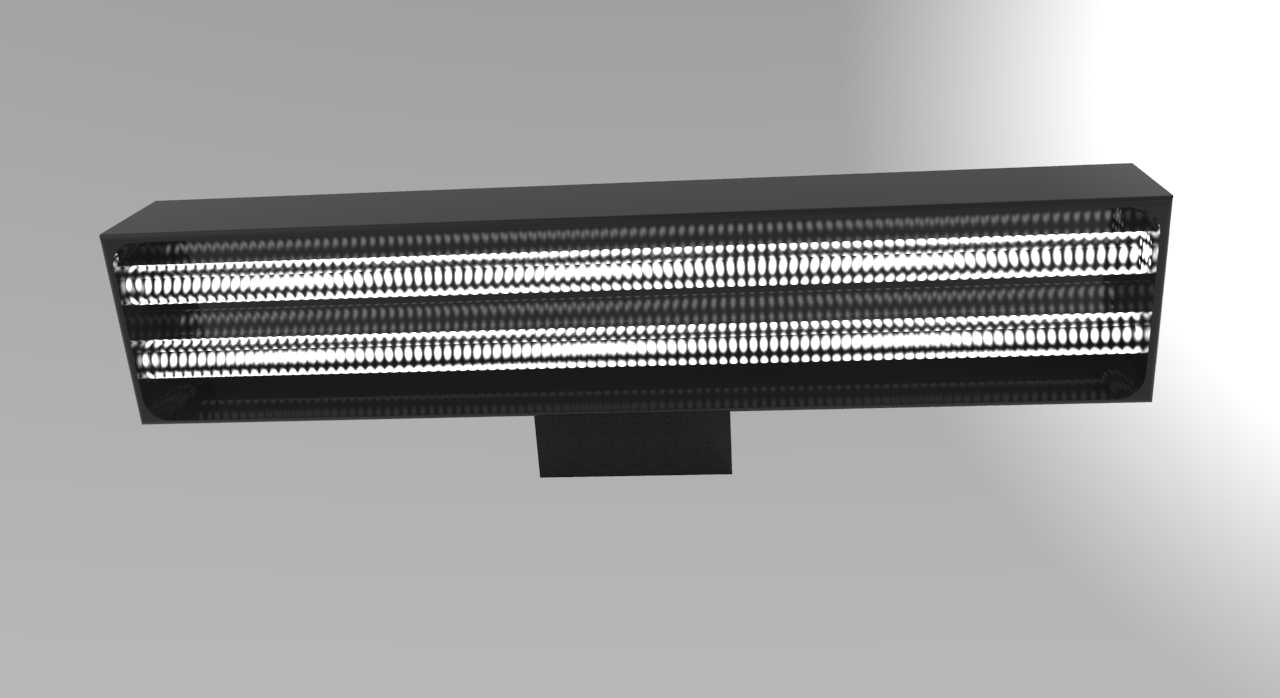

这款长条形双管格栅灯具的设计，首先锚定的是工业作业场景的局部补光需求，常见于机床操作工位旁的墙面安装、自动化设备机架侧装、装配流水线工位上方的近距离照明，也可适配仓储通道的侧壁低位照明场景，核心是为作业面提供均匀无重影的光照输出，避免操作人员因光线偏差产生视觉疲劳或操作误差。从结构设计逻辑来看，整体采用一体化拉伸铝型材作为灯体主壳体，既保证了长条形结构的整体刚性，避免长度方向出现形变翘曲，也能通过铝型材本身的导热特性，将灯管工作产生的热量快速传导散出，延长内部发光组件的使用寿命。灯体正面设置双层格栅结构，格栅片采用哑光黑色阳极氧化处理，角度经过反复调校，既可以将光线有效约束在需要照射的作业区域范围内，减少无效光溢出造成的光污染，也能从多个观察角度避免眩光直射人眼，适配操作人员站立、坐姿等不同作业姿态下的视觉感受。底部设置的一体式安装座，预留了标准的壁挂安装孔位，安装时可直接通过膨胀螺栓固定在混凝土墙面或金属机架立面，安装座与灯体之间设置了小角度调节结构，可根据实际作业面的高度位置，上下调整灯体的照射俯仰角度，无需额外加装调节支架，减少现场安装的配件成本与施工工作量。灯体的两端设置了快拆式端盖，端盖与主壳体之间采用卡扣式连接，无需额外工具即可拆卸，方便后期更换内部灯管、检修线路组件，端盖处预留了走线孔位，可适配明装布线与暗埋布线两种施工方式，适配不同厂区的布线规范。灯体内部设置了独立的灯管固定卡槽，双灯管平行排布的间距经过光学模拟计算，保证照射范围内的光照均匀度差值控制在合理区间，不会出现局部过亮或局部暗区的问题，卡槽旁预留了镇流器的安装位，可根据使用需求适配不同功率的荧光灯管或LED替换灯管，提升产品的场景适配性。从安装边界尺寸来看，灯体整体长度适配常规工位的照射覆盖范围，厚度控制在较小尺寸范围内，安装后不会过多突出墙面，避免厂区内物料转运过程中发生碰撞损坏，灯体的边角位置都做了小圆角过渡处理，没有尖锐的凸起结构，避免安装或后期维护过程中划伤操作人员。格栅条的间距设置兼顾了透光率与防眩光效果，不会因为格栅过密造成光损过大，也不会因为格栅过疏失去防眩光的作用，整体结构没有多余的装饰性设计，所有结构特征都服务于功能实现，符合工业照明设备的实用化设计原则，可直接作为工业照明配套组件的设计参考，也可用于相关设备的照明模块选型参考。
