汽车通风打孔盘式制动部件结构设计

　　在乘用车与轻型商用车的底盘制动系统开发中，盘式制动器凭借散热效率高、制动稳定性强、涉水后恢复速度快的特性，已经逐步替代传统鼓式制动器成为前轮制动的标准配置，部分高性能乘用车型甚至会在四轮全部搭载盘式制动结构，以满足连续制动工况下的性能衰减控制需求。日常道路行驶中，车辆频繁启停、长下坡持续制动、高速紧急制动等场景，都会让制动部件在短时间内积聚大量摩擦热，若热量无法及时散出，会引发制动片热衰退、制动盘热变形抖动，甚至出现制动效能临时下降的风险，这也是盘式制动器结构设计中需要重点解决的核心问题。

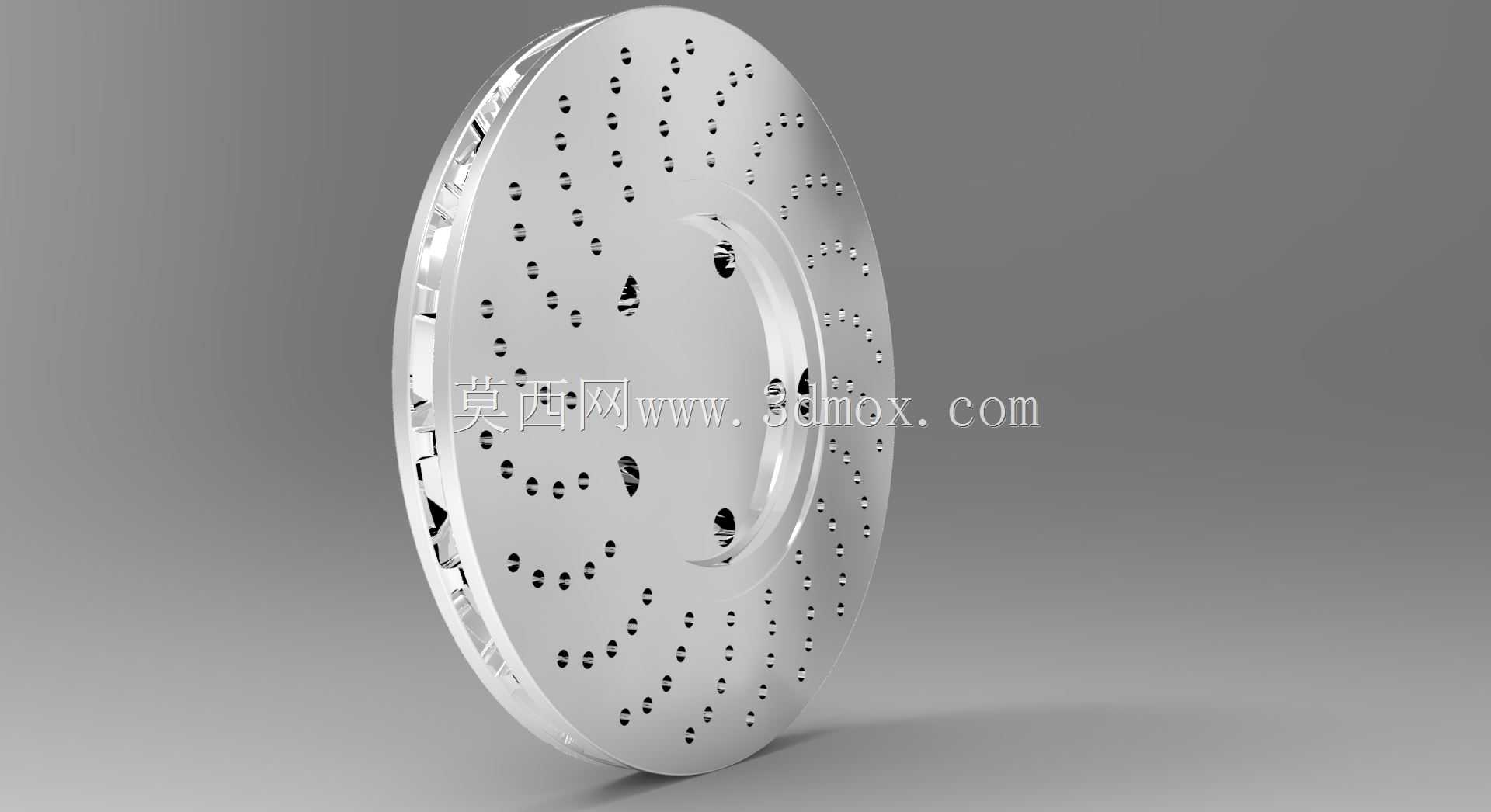

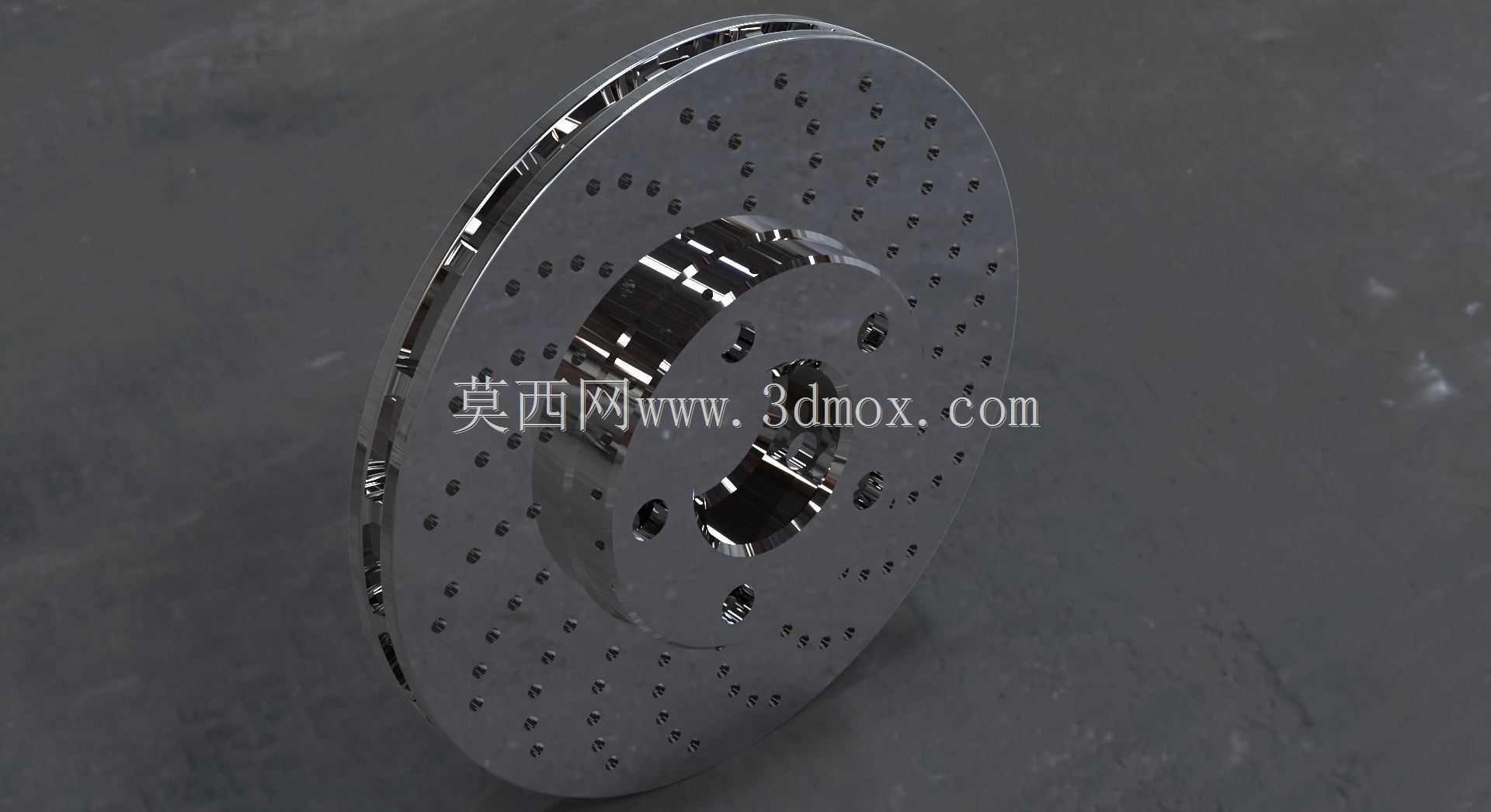

　　这款打孔通风盘式制动部件的设计，首先围绕热管理性能做了结构优化，制动盘摩擦工作面采用了阵列排布的通孔设计，这些孔位并非随意布置，而是结合制动过程中摩擦片的扫掠范围、盘面热应力分布路径做了等距错位排列，一方面可以在制动盘高速旋转时带动空气穿过孔道，带走摩擦面产生的热量，另一方面也能在雨天行驶时快速破除摩擦面的水膜，避免水滑导致的制动滞后，同时还能及时排出制动片磨损产生的粉尘，减少粉尘在摩擦面的附着，维持稳定的摩擦系数。制动盘采用双层通风腔体结构，两层摩擦盘之间设置了径向导流筋，旋转过程中可利用离心力将腔体内部的热空气从盘体外缘甩出，同时从盘体中心的轮毂安装侧吸入冷空气，形成持续的空气对流散热路径，相比实心制动盘，连续制动工况下的盘面峰值温度可降低两成以上，有效减少热翘曲变形的概率。

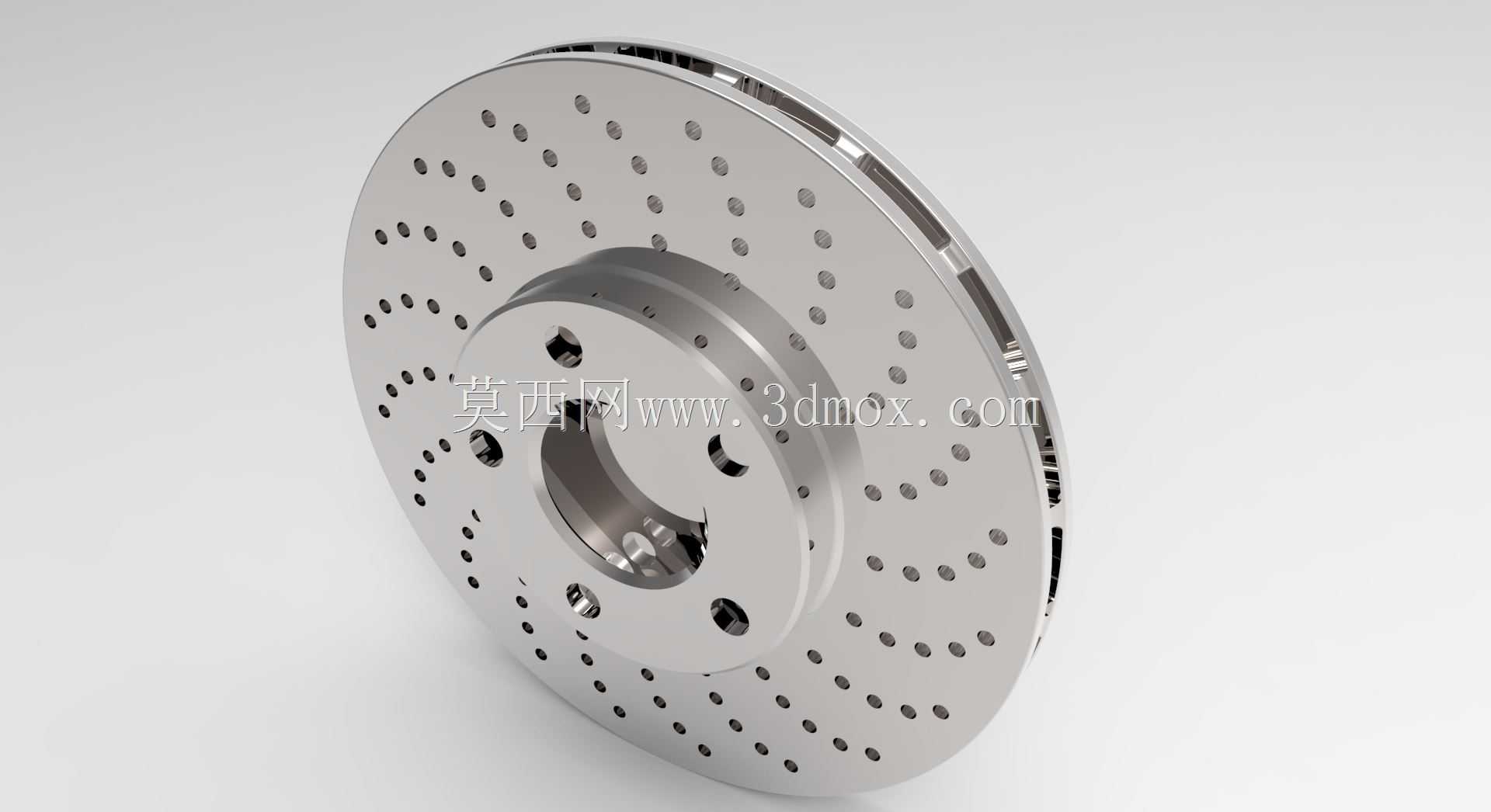

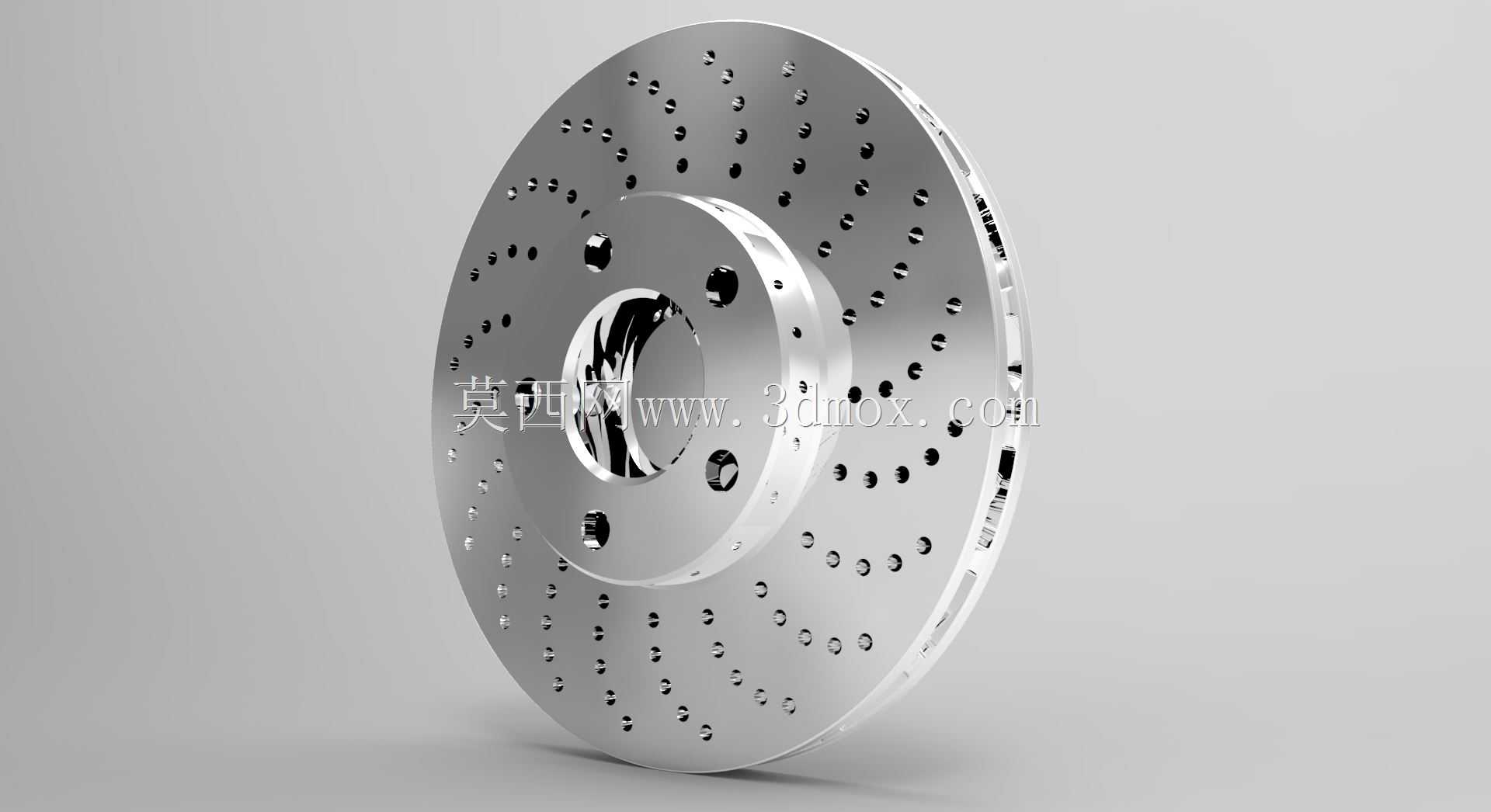

　　从安装匹配维度来看，该制动盘的中心定位孔与轮毂轴头采用H7级间隙配合设计，可保证安装时的同轴度，避免高速旋转时出现端面跳动量超标的问题；盘体中心周围均匀分布的螺栓过孔，位置度公差控制在0.05mm以内，可适配多数同级别乘用车的轮毂轴承安装法兰，无需额外做转接结构修改。制动盘的摩擦面宽度、整体外径尺寸，是结合常规15-17寸轮毂的内部安装空间做的边界适配，安装后与制动卡钳、转向节、防尘罩等周边部件的最小间隙保留在8mm以上，可避免车辆行驶过程中因悬架跳动、部件热膨胀出现运动干涉。摩擦工作面的平面度公差控制在0.02mm以内，端面全跳动公差不超过0.03mm，可保证制动时摩擦片与盘面完全贴合，减少制动踏板的抖动感与制动异响问题。

　　设计过程中也充分考虑了摩擦副的匹配特性，盘面的打孔边缘做了0.5mm的倒角处理，避免孔边锐角过度切削制动片，导致制动片异常磨损、使用寿命缩短；盘体材质选用常见的灰铸铁合金，兼顾摩擦系数稳定性、热容量与加工成本，可适配半金属、陶瓷等不同材质的制动片使用。在结构强度校核层面，通过对紧急制动、持续制动、侧向力叠加制动等多工况的应力仿真，确认孔位周边、通风筋与盘面连接位置的应力集中系数均控制在材料许用应力范围内，不会在正常使用工况下出现盘体开裂的问题。这类打孔通风盘的设计，既兼顾了日常城市道路通勤的制动平顺性需求，也能满足山路行驶、轻度赛道体验等相对激烈驾驶场景下的制动热稳定性要求，在售后改装市场与整车配套领域都有广泛的应用空间。
