叉车双立柱升降桅杆结构设计

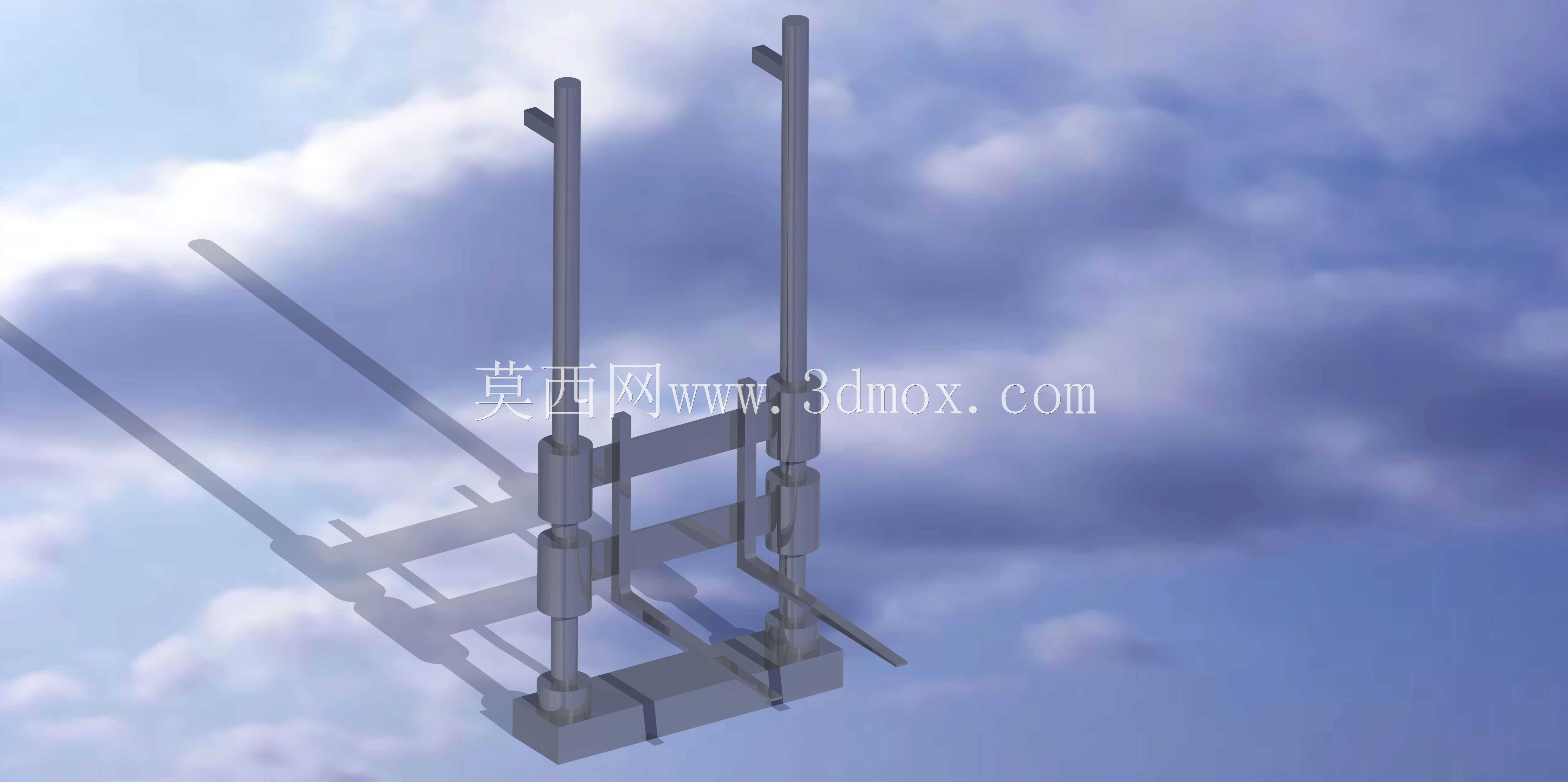

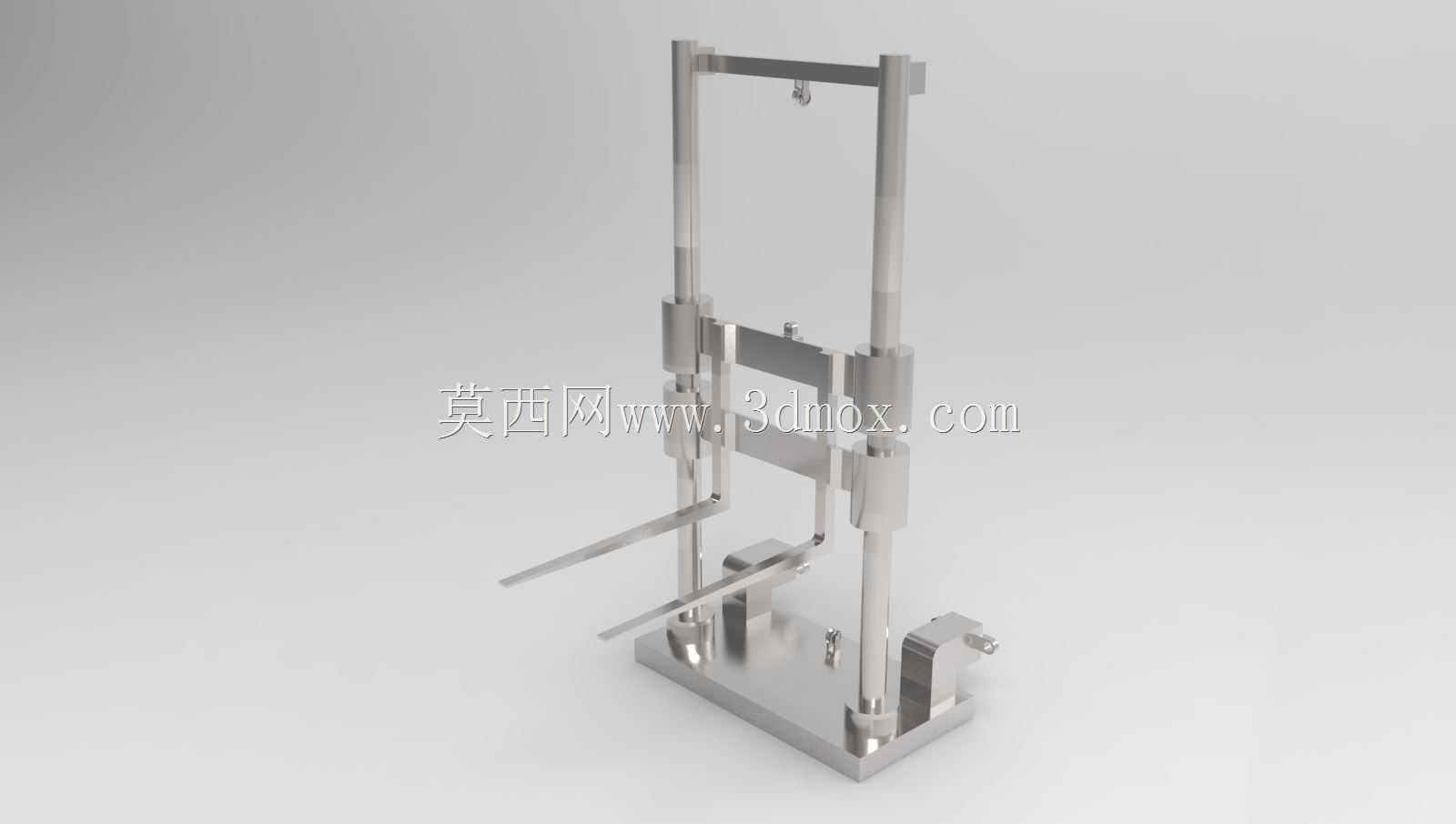

　　在仓储物流、车间物料转运、港口货场堆垛作业场景里，叉车桅杆是直接决定堆高能力、载荷稳定性的核心执行部件，区别于普通起重设备的独立架设形式，这套桅杆结构直接集成在叉车车体前部，随整车行进完成不同点位的货物取放、堆高、卸垛动作，不需要额外搭建固定起重轨道，适配窄巷道、多层货架库区的灵活作业需求。从结构功能来看，这套双立柱桅杆采用内外嵌套的滑动升降架构，两根垂直布置的主立柱作为整个升降系统的承载基准，立柱截面做了适配滑动副的异型加工，既保证垂直方向的导向精度，也能承受货叉带载时产生的前倾弯矩、侧向偏载力，避免带载升降过程中出现卡滞、晃动感。中间的滑动架通过两侧的导向滑块嵌套在主立柱上，货叉直接固定在滑动架的前端安装位，

　　两个货叉的间距可以根据托盘规格调整，适配不同尺寸的载具，滑动架的升降动力一般配套液压油缸驱动，链条做行程倍增传动，能在油缸有限伸出长度下实现更大的升降高度，满足多层货架的堆高需求。底部的安装基座直接和叉车前部的车架连接，基座上预留了和车架铰接的安装孔位、倾斜油缸的连接支座，实际作业时倾斜油缸可以带动整个桅杆绕下铰接点做小角度前倾后仰，前倾时方便货叉插入托盘底部，后仰时能让带载货物靠向滑动架，避免行进过程中货物滑落。设计这套结构的时候，首先要明确安装边界，桅杆整体的宽度要适配对应吨位叉车的前部安装尺寸，不能超出车体两侧宽度影响窄巷道通行，缩回状态下的总高度要满足叉车通过车间大门、仓库消防通道的限高要求，

　　最大伸出高度要匹配作业库区的最高货架层高度，同时要核算全伸出状态下的额定载荷重心距，避免超高位带载时出现前倾失稳。导向副的间隙设计是结构顺畅运行的关键，滑块和立柱导轨之间预留了合理的配合间隙，既不会因为间隙过大导致升降晃动，也不会因为间隙过小在热胀、轻微变形时出现卡滞，滑块采用耐磨自润滑材质，日常维护不需要频繁加注润滑脂，降低运维成本。货叉的安装位做了档位卡槽设计，调整间距时不需要额外工具，拨动锁销就能滑动货叉到对应卡槽位置，适配不同规格的欧标、国标托盘，也能适配异形物料的特殊托举需求。立柱的选材采用高强度合金型钢，经过时效处理消除焊接内应力，避免长期带载作业后出现立柱变形、导向精度下降的问题，滑动架的焊接结构做了加强筋布置，

　　在货叉安装位、链条连接位这些应力集中区域做了加厚处理，承受额定载荷时的变形量控制在允许范围内，保证货叉的水平度，避免托盘上的货物出现倾斜滑落。实际作业过程中，这套桅杆结构的动作逻辑和叉车的操控系统直接联动，起升、下降、倾斜动作都可以通过驾驶位的操纵杆精准控制，升降速度可以根据操作需求做无级调节，低位取放货时可以低速微调对位，高位长行程升降时可以提高速度提升作业效率。在偏载工况下，比如货物重心偏向其中一侧货叉时，双立柱的对称结构能均匀分配两侧导轨的受力，不会出现单侧受力过大导致的滑块异常磨损、立柱变形问题，结构的抗偏载能力比单立柱结构提升明显，适配仓储作业中经常出现的货物摆放不规整、重心偏移的实际工况。整套结构没有多余的冗余设计，所有部件都围绕承载、导向、升降三个核心功能布置，维护时可以直接从侧面拆装滑块、链条这些易损件，不需要整体拆解桅杆，降低售后维护的时间成本，安装时只需要对准基座和车架的铰接孔、连接好油缸和链条接口就能完成装配，适配同吨位系列叉车的通用化安装需求，不需要针对车型做额外的结构修改。
