Kuypers型船舶Bk传动齿轮箱结构设计

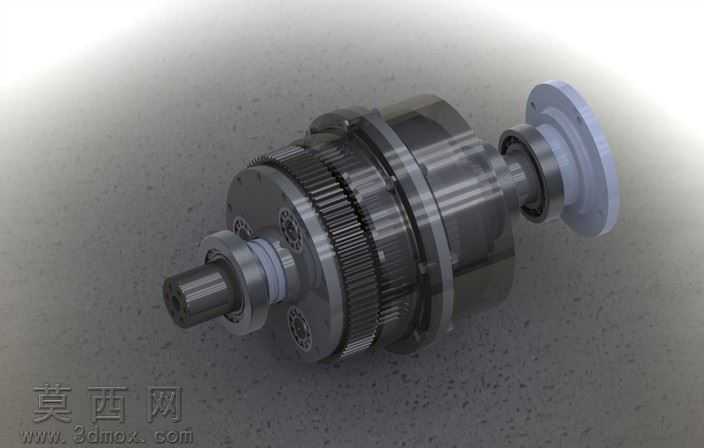

本作品为适配2x200HP推船动力传输需求的Kuypers典型值Bk船用传动齿轮箱三维建模成果，建模过程以还原船用传动装置的实际工况适配性为核心设计思路，首先针对原参考结构存在的摩擦零件、弹簧与壳体配合错位、局部结构碎裂缺失的问题，在建模阶段完成了结构补全与配合公差的重新校核，确保所有传动部件的装配逻辑符合船用重载传动的设计规范。建模过程中采用分层构建的逻辑完成各零件的参数化绘制：首先完成输入输出轴的阶梯轴结构建模，精准还原轴段上的键槽、轴承配合位、密封件安装槽的细节尺寸，保证轴类零件与轴承、齿轮、密封组件的配合精度；其次完成各级传动齿轮的参数化建模，还原斜齿啮合的齿形参数、齿圈与轮毂的连接结构，确保齿轮传动比匹配船舶推进的动力输出需求；之后完成离合器摩擦组件、弹簧复位结构的细节建模，修正了原参考结构中摩擦片与壳体不配对的问题，调整了弹簧的安装位尺寸与预压参数，保证离合动作的顺畅性；最后完成分体式壳体的建模，还原壳体上的轴承安装孔、油道预留位、连接法兰的结构细节，确保壳体可完整包裹所有内部传动组件，同时匹配船体的安装接口。渲染阶段采用金属材质为主的材质方案：对齿轮、轴类传动零件赋予调质合金钢材质，还原金属表面经过精加工后的哑光金属质感，对壳体零件赋予铸钢材质，表现铸造表面的细微颗粒质感，对密封件、缓冲垫片赋予橡胶类材质，区分不同功能零件的视觉差异；布光采用工业产品展示常用的三点布光方案，主光从侧上方投射突出结构的轮廓层次，辅光补光消除暗部死黑，轮廓光勾勒传动组件的边缘细节，最终渲染图可清晰展示齿轮箱的整体装配关系与内部结构层次。整个建模过程严格遵循船用传动设备的设计逻辑，所有零件的尺寸参数均围绕船舶推进的重载、高可靠性工况设定，补全修正后的结构可完整呈现Bk船用传输齿轮箱的工作原理与装配关系，可用于船用传动结构的教学演示、设计参考与方案验证。
