阿基米德椭圆规木质教学演示机构

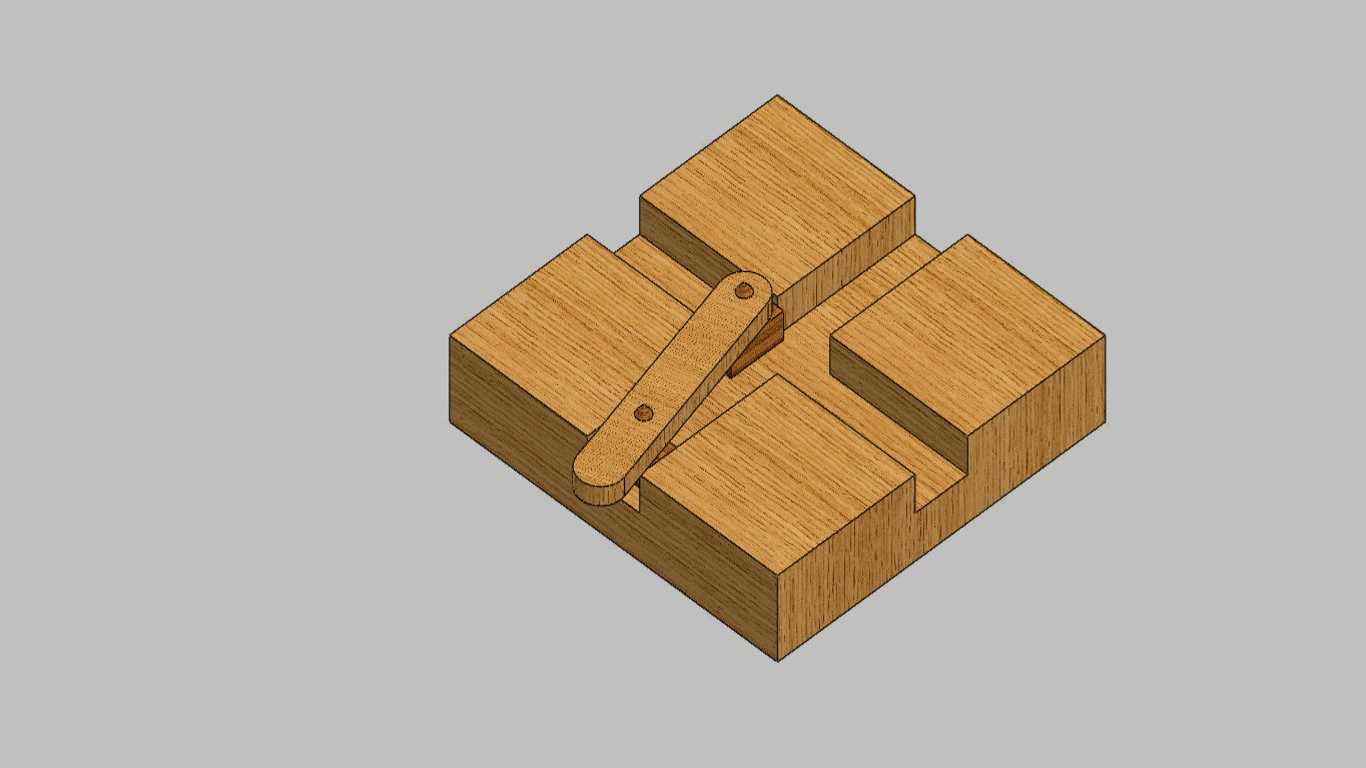

这款木质结构的椭圆轨迹生成机构，核心依托阿基米德拉梅尔机构原理实现椭圆路径输出，在职业院校机械原理教学、木工椭圆工件划线、小型工艺品椭圆轮廓加工场景中有着较高的实用价值。机构主体采用正交十字型滑槽作为导向基准，两个可独立沿滑槽滑动的梭形滑块作为运动约束部件，连接滑块的摆杆上设置两个固定间距的枢轴，分别与两个滑块铰接，当摆杆绕枢轴相对滑动时，摆杆外伸端的运动轨迹会严格符合椭圆方程，椭圆的长短半轴长度恰好对应摆杆上两个枢轴到末端执行点的距离，调整枢轴在摆杆上的固定位置，即可灵活改变生成椭圆的轴长参数，适配不同尺寸的椭圆加工或演示需求。从设计逻辑来看，整个机构没有复杂的传动零件，十字滑槽采用等宽截面设计，滑块与滑槽的配合间隙控制在0.1-0.2mm区间，既保证滑动过程无卡滞，又能避免间隙过大导致的轨迹偏差，摆杆采用平直矩形截面，沿杆身方向等距开设枢轴安装孔，方便快速调整轴间距，所有木质构件的棱边均做倒圆角处理，避免教学演示过程中出现划伤风险。安装边界方面，整个机构的底座为正方形块状结构，十字滑槽开设在底座上表面中心区域，滑槽的有效行程覆盖椭圆长短轴的最大调节范围，摆杆的最大摆动角度不会超出底座的外轮廓边界，无需额外预留过大的安装空间，可直接放置在工作台面使用，也可通过底座上的预留沉孔固定在专用教学台架上。实际使用时，可在摆杆末端加装铅笔、划线针、小型铣头等执行部件，在木材、塑料板材、硬纸板等材质上完成椭圆轮廓的绘制或粗加工，相比传统的绳绘椭圆方法，该机构生成的椭圆轮廓精度更高，操作过程更简便，不需要额外的固定锚点，单人即可完成操作。在教学场景中，该机构可直观展示平面连杆机构的运动约束关系、轨迹生成原理，帮助学习者理解椭圆方程的几何意义，也可作为机械创新设计的基础原型，通过拓展末端执行结构，适配更多轻载椭圆加工场景。
