方形九珠LED工作照明灯结构设计

这款方形LED工作灯的设计，最初是针对工程作业车辆、户外作业设备的辅助照明需求做的结构落地，日常在越野车辆加装、工程机械作业面补光、船舶甲板局部照明这类场景里，这类灯具的使用频次非常高，要扛得住户外颠簸、雨水泼溅、持续高温工作的多重考验，所以结构设计上每一处细节都是对着实际工况来的。

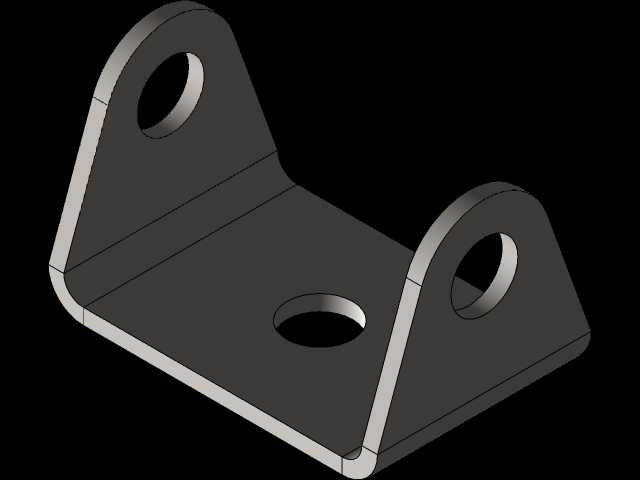

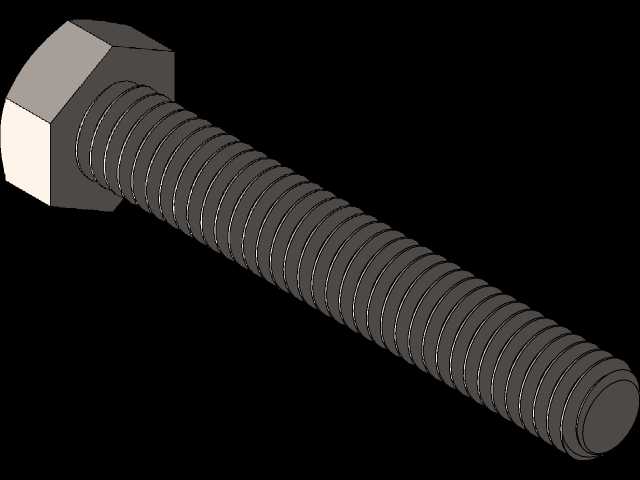

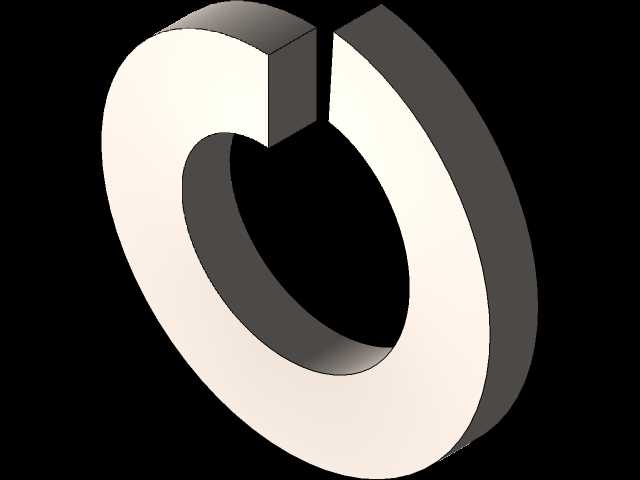

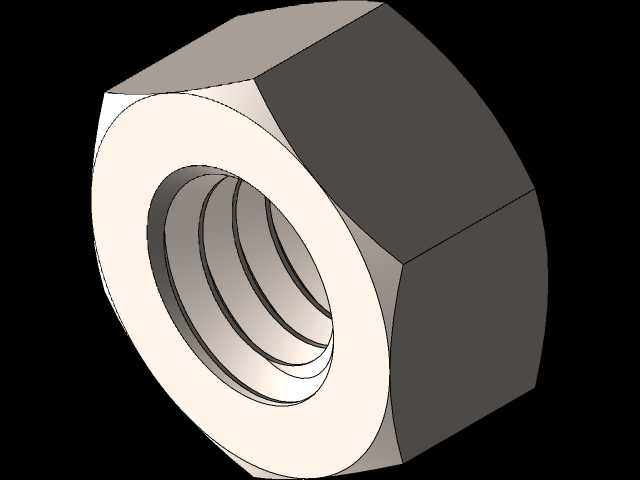

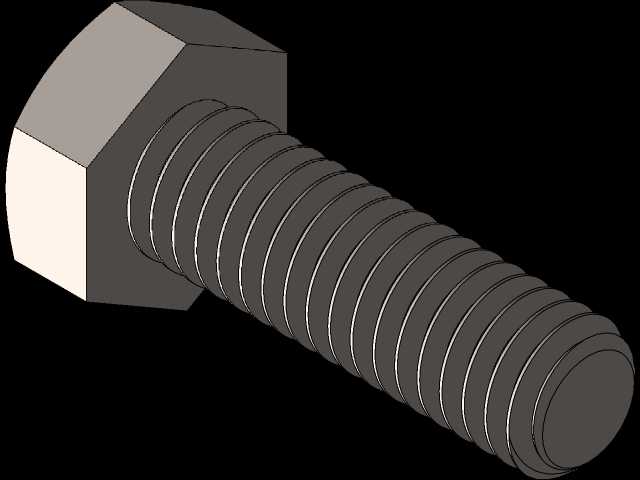

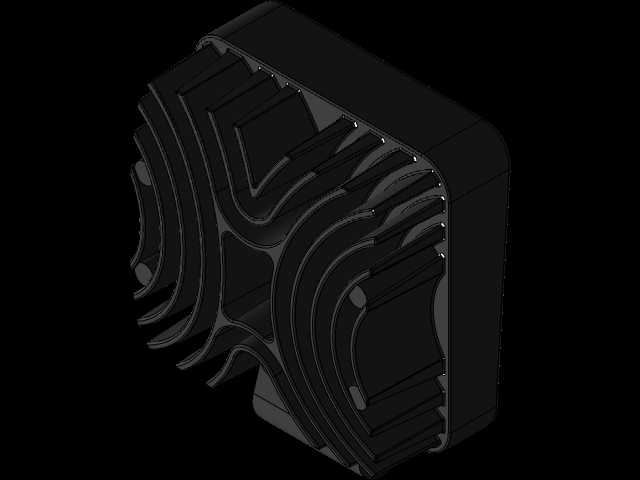

先从安装边界来说，底部采用的是可调节角度的支架结构，支架预留了标准螺栓安装孔位，适配市面多数作业设备的预装点位，安装时可以根据实际照射需求调整俯仰角度，调整到位后通过侧边的锁紧螺栓固定，不会因为设备运行的震动出现角度偏移。灯具整体外轮廓做了圆角过渡处理，没有尖锐的凸起结构，避免安装和使用过程中出现磕碰划伤，外壳背部设计了密集的散热鳍片，这部分是经过热仿真验证的，九颗LED灯珠满功率工作时，热量可以通过鳍片快速导出到外部空气里，不会因为内部积热导致灯珠光衰过快，延长整体使用寿命。

灯珠排布采用3×3的对称矩阵布局，每颗灯珠都配有独立的聚光杯结构，照射出来的光斑均匀，中心区域照度足够覆盖作业面，边缘也不会出现明显的暗区，适配近距离作业面补光的需求。灯面采用钢化玻璃面罩，和外壳之间做了密封胶圈压合结构，能够满足户外使用的防水防尘要求，日常高压水枪冲洗、雨天露天作业都不会出现进水短路的问题。外壳选用压铸铝合金材质，兼顾结构强度和散热性能，整体重量控制在合理区间，不会给安装点位带来额外的负重负担。

设计过程中特意做了安装兼容性考量，支架的安装孔距做了通用化设计，不需要对原有设备的安装位做二次改造就能直接替换同规格的传统卤素工作灯，接线部分预留了标准的接插端口，现场安装不需要额外做接线处理，插好就能通电使用。灯具的供电适配宽电压范围，对应不同设备的供电系统都能稳定工作，不会因为电压波动出现灯珠闪烁或者烧毁的问题。从结构建模的角度来说，这款灯具的每一处配合公差都做了严谨的校核，外壳和散热鳍片是一体化压铸结构，不需要额外拼接散热部件，减少了装配环节的零件数量，也降低了长期使用过程中结构松动的风险，灯珠基板和外壳之间涂有导热硅脂，进一步降低热阻，提升散热效率。
