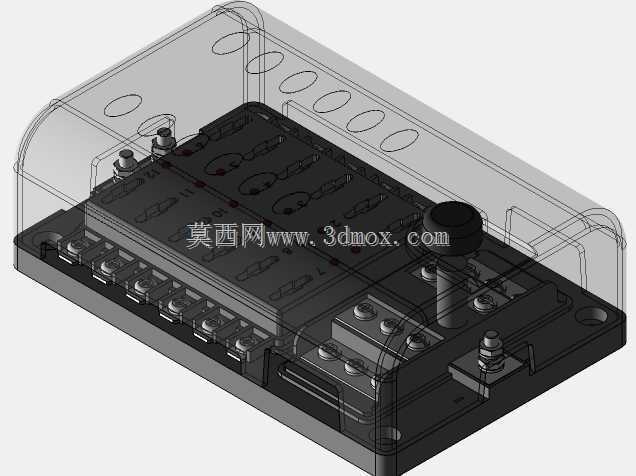

OPTIFUSE十二位带接地汽车保险丝座结构

　　车载低压配电系统里，保险丝座是保障支路用电安全的核心基础部件，这款12回路带接地的ATO/ATC刀片式保险丝座，主要面向乘用车辆、商用改装车、工程作业车辆的座舱配电、底盘附加电器配电场景设计，适配常规尺寸的ATO/ATC系列自动刀片保险丝，单回路可承载对应额定电流的车载用电负载，从车载影音、辅助照明到电控附件的支路过载保护都能覆盖。从结构设计逻辑来看，这款保险丝座采用上盖与底座分体式装配结构，透明上盖采用耐候PC材质注塑成型，既可以直观观察内部保险丝的通断状态，日常运维时不用拆解上盖就能快速定位熔断的保险支路，同时上盖边缘做了卡扣式密封唇边，配合底座的安装凸缘，可以阻挡行车过程中溅入的泥水、灰尘，适配发动机舱、

　　座舱侧围等不同安装位置的防护需求，避免异物进入导致的接插短路、接触不良问题。底座部分采用阻燃PA66加玻纤材质注塑，兼顾结构强度与耐高温性能，长期在车载-40℃到125℃的工作温度区间内不会出现材质脆化、形变问题。内部的导电回路采用镀锡铜排一体冲压成型，每个保险丝插位对应独立的输入接线端与输出接线端，接线端采用螺丝压接结构，适配不同线径的车载低压导线，压接位置做了防滑齿槽，车辆长期行驶振动过程中不会出现导线松脱、接触电阻过大发热的问题。产品专门设置了12位独立接地接线位，接地排与底座之间做了绝缘隔离，每个接地位对应一个输出回路的接地端，不用额外分散布置接地点，大幅简化车载配电的布线复杂度，减少线束转接节点，降低线路故障概率。

　　从安装边界来看，底座两侧设置了带安装孔的固定凸耳，安装孔位间距符合车载配电部件的通用安装尺寸，可以直接通过螺栓固定在车身钣金支架、电器安装板上，整体外形的长宽高尺寸适配常规车载保险盒的安装空间，不会和周边的线束、车身结构件产生干涉。上盖顶部预留了保险丝规格标识的粘贴区域，每个回路对应位置可以粘贴负载标识贴纸，后期运维排查故障时可以快速对应支路功能，不用反复核对布线图纸。插装保险丝的槽位做了防呆设计，ATO刀片保险丝只能以正确方向插入，避免反装导致的接触不良，每个插位的弹片采用高弹性铜合金冲压，表面镀锡防氧化，多次插拔保险丝后依然能保持稳定的接触压力，不会出现弹片松弛导致的压降过大问题。在实际装车应用中，

　　这类多回路带集成接地的保险丝座，相比分散布置的单路保险丝座，能大幅压缩配电模块的占用空间，减少线束的总长度，降低整车线束的重量与成本，同时集中式的布置也方便后期加装车载电器时的回路拓展，不用额外新增独立的保险固定位。设计过程中需要重点考量车载工况下的振动耐受性能，所有导电连接部位都要做防松设计，压接螺丝的扭矩要匹配车载导线的压接标准，避免长期振动下的连接失效；绝缘材质的阻燃等级要满足车载电器的阻燃要求，出现回路过载发热时不会引燃周边的线束与内饰材料；上盖的卡扣结构要做多次开合寿命验证，日常更换保险丝时反复开合不会出现卡扣断裂、上盖脱落的问题。另外，接线端的螺丝采用防脱设计，松开压线时螺丝不会从底座上脱落，避免在车内狭小安装空间操作时螺丝掉落难以找寻的问题，底座内部在每个回路之间设置了绝缘隔筋，避免相邻回路之间因为金属异物、线束毛刺导致的短路问题，提升配电回路的安全性。
