CONRADERRNP型空气压缩机卸荷阀

该卸荷阀适配CONRADER NRP型空气压缩机组，在压缩空气系统里承担压力调控与系统卸荷的核心作用，常布置在压缩机排气端与储气罐之间的管路上，当储气罐压力达到设定上限时，阀门动作将压缩机排气侧的高压气体泄放，让压缩机进入空载运行状态，避免机组持续带载过载，降低无用功耗与设备磨损，在中小型工业空压机站、汽修气动供气系统、车间集中供气单元中都有广泛应用。

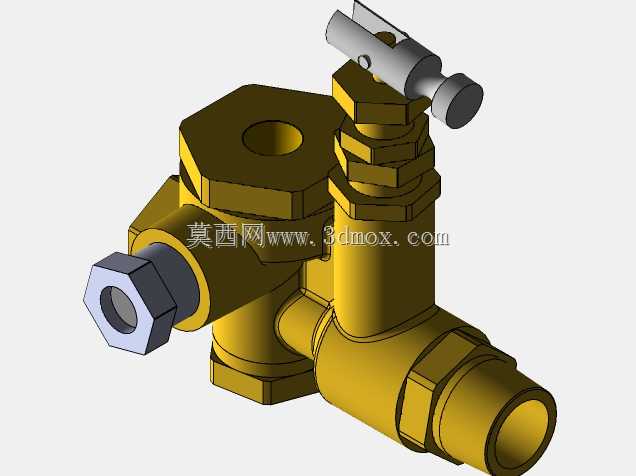

从结构设计来看，阀体采用黄铜材质锻造成型，兼顾气动管路所需的耐压、抗锈蚀与易加工特性，整体采用三通式流道布局，侧向接口对接压缩机排气通路，端部接口连通储气罐侧，顶部集成调节螺杆与锁紧螺母组件，可通过旋转调节螺杆改变内部弹簧预紧力，精准设定卸荷动作的触发压力值，调节到位后通过锁紧螺母锁死位置，避免设备运行振动导致压力设定值偏移；侧向的六角接口可接入控制气路，实现气压驱动的自动卸荷动作，顶部的手柄结构也支持手动触发卸荷，方便设备调试、检修时快速释放管路余压。

建模过程完整还原了各零件的装配关系与外形特征，阀体的六角紧固位、外螺纹连接段、流道过渡圆角都按实际加工逻辑构建，弹簧、密封件、调节杆等内部零件的配合尺寸符合气动阀门的常规设计公差，安装边界上，阀体的三个接口均采用标准管螺纹规格，可直接匹配同规格的气动管路接头，整体安装空间紧凑，无需额外预留过大操作空间，侧向与轴向的接口间距符合空压机配套阀门的通用安装尺寸，顶部调节机构的操作空间预留充足，日常压力调校时无需拆卸周边管路即可完成操作。

在实际工况中，这类卸荷阀还能平衡压缩机启停过程中的管路压力波动，减少高压气流对压缩机阀片、活塞等部件的冲击，延长压缩主机的维护周期，模型完整呈现的结构细节也可作为空压机气路设计、阀门选型校核、装配干涉检查的直观参考依据。
