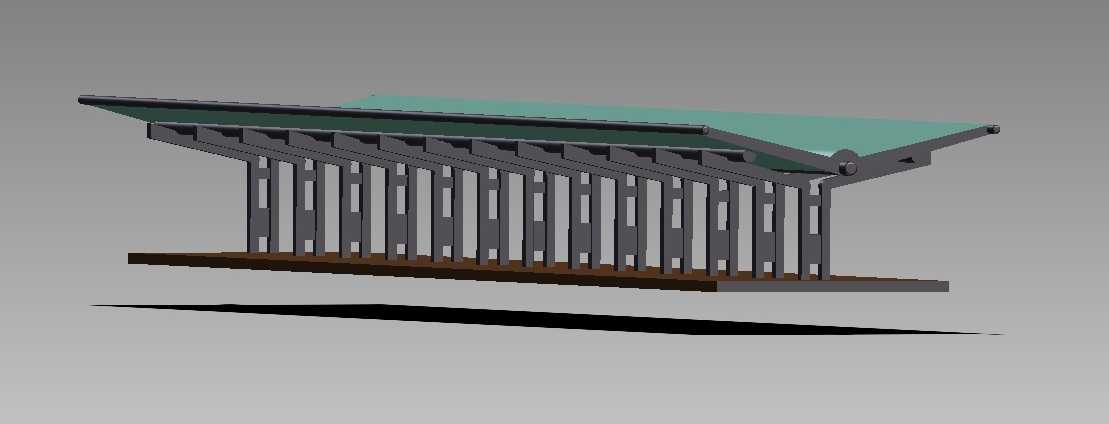

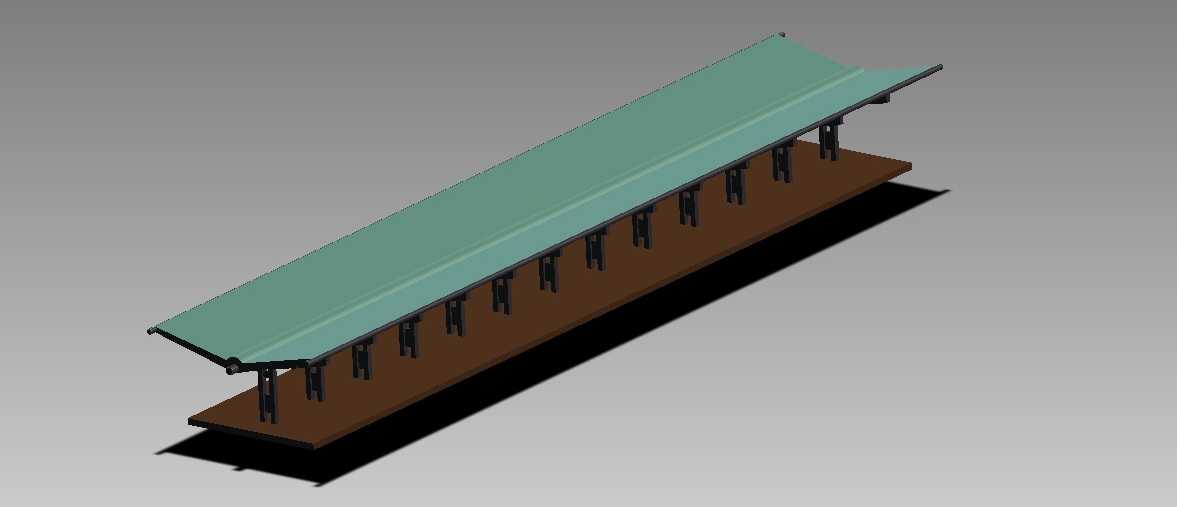

印尼火车站台长条形遮阳遮雨棚结构

这款站台雨棚结构主要应用于中小型轨道交通站点的站台区域，适配印尼当地市郊铁路站点的候车场景，核心作用是为站台上候车的乘客、停靠上下客的列车车门区域提供遮阳挡雨的遮蔽空间，同时兼顾站台区域的导风散热需求，适配热带地区多雨、强日照的气候特征。从结构设计来看，整体采用长条形双侧悬挑布局，主体支撑结构沿站台纵向等距排布，每一组支撑立柱都采用对称式斜向支撑臂承接顶部棚面，支撑臂与立柱、棚面骨架的连接节点都做了加强处理，能够抵御热带地区常见的短时强风荷载，避免棚面在强对流天气下出现形变或脱落。棚面采用双坡小角度倾斜设计，倾斜角度经过测算，既可以让落在棚面的雨水快速沿纵向坡度向两端排放，避免棚面积水增加结构荷载，又不会因为坡度过大导致棚面下方净空不足，影响乘客在站台的通行与候车活动。站台铺装层采用棕色硬质铺装结构，与雨棚支撑结构的底部做了嵌入式固定，固定点位隐藏在铺装层下方，不会破坏站台地面的平整性，同时能将雨棚的整体荷载均匀传递到站台的基础结构上，避免局部应力集中导致地面沉降或结构倾斜。设计过程中优先考虑了现场安装的便捷性，所有支撑构件都采用标准化分段设计，单段构件的长度与重量都控制在人工配合小型机具即可安装的范围内，不需要大型吊装设备进场，适配市郊站点施工场地狭窄、作业窗口期短的特点。棚面边缘做了外翻式滴水沿设计，能够引导雨水从指定位置滴落，避免雨水顺着棚面边缘漫流到站台候车区域，减少雨天站台地面积水打滑的风险。支撑立柱的排布间距经过反复校核，既保证了棚面的结构刚度，不会因为跨度过大导致棚面下挠，又不会因为立柱过密遮挡乘客的通行视线与列车进站的观察视野，立柱的安装位置避开了站台的安全警示线区域，不会对乘客的上下车动线造成阻碍。整体结构的净空高度符合轨道交通站点的安全规范要求，既满足普通乘客的通行高度需求，也预留了足够的空间供站台标识、照明灯具等附属设施安装，不需要额外对雨棚结构进行二次改造。
